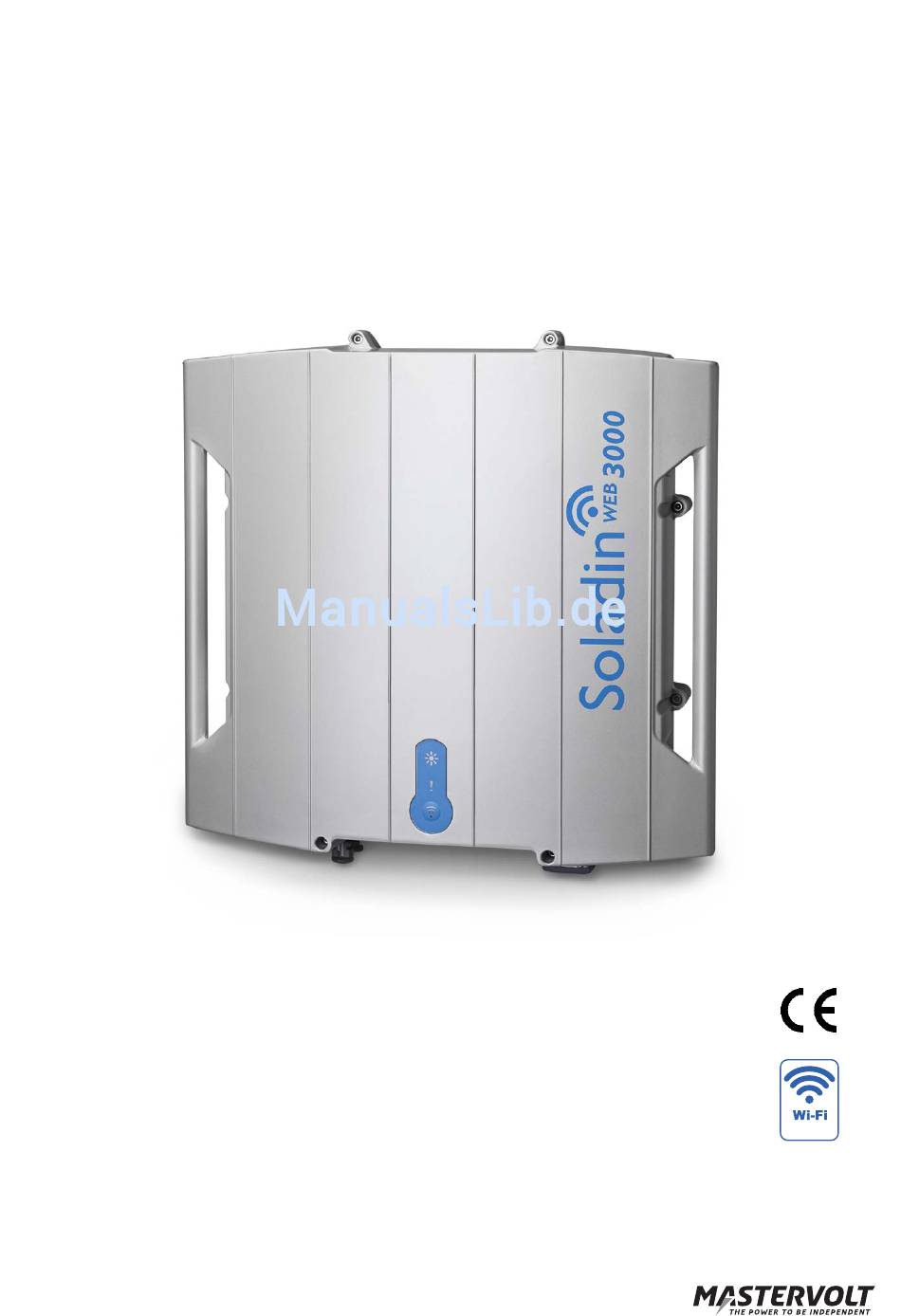

SOLADIN
2200 WEB / 3000 WEB
NETZGEKOPPELTER SOLAR-WECHSELRICHTER
EN | USER'S AND INSTALLATION MANUAL | P01
compatible
NL | GEBRUIKERS- EN INSTALLATIEHANDLEIDING | P29
DE | BEDIENUNGS- UND INSTALLATIONSANLEITUNG | P57
FR | MANUEL UTILISATEURS ET D'INSTALLATION | P85
ES | MANUAL DEL USUARIO Y DE INSTALACIÓN | P113
IT | MANUALE DI USO E MANUTENZIONE | P141
10000008470/01
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mastervolt SOLADIN 3000 WEB
Inhaltszusammenfassung für Mastervolt SOLADIN 3000 WEB
- Seite 1 SOLADIN 2200 WEB / 3000 WEB NETZGEKOPPELTER SOLAR-WECHSELRICHTER EN | USER’S AND INSTALLATION MANUAL | P01 compatible NL | GEBRUIKERS- EN INSTALLATIEHANDLEIDING | P29 DE | BEDIENUNGS- UND INSTALLATIONSANLEITUNG | P57 FR | MANUEL UTILISATEURS ET D’INSTALLATION | P85 ES | MANUAL DEL USUARIO Y DE INSTALACIÓN | P113 IT | MANUALE DI USO E MANUTENZIONE | P141 10000008470/01...
- Seite 2 DE / Soladin 2200 WEB / 3000 WEB Betriebsanleitung 1 2 3 Abbildung 0-1: Übersicht Power LED (Abschnitt 6.5) Status-LED (Abschnitt 6.5) WIFI-LED + WIFI Anschlusstaste (Abschnitt 6.5) DC-Minuseingang DC-Pluseingang Erdungsschraube (Abschnitt 4.5.5 und 5.1) AC Ausgangs Konnektor Wi-Fi Modul Fixierschraube 10.
- Seite 3 DE / Soladin 2200 WEB / 3000 WEB Betriebsanleitung...
-
Seite 4: Inhaltsverzeichnis
DE / Soladin 2200 WEB / 3000 WEB Betriebsanleitung INHALTSVERZEICHNIS: ALLGEMEINE INFORMATION ............................62 Produktumschreibung ............................62 Anwendung dieser Betriebsanleitung ....................... 62 Gültigkeit der Betriebsanleitung ........................62 Garantieumfang ..............................62 ... - Seite 5 DE / Soladin 2200 WEB / 3000 WEB Betriebsanleitung INSTALLATION ................................70 Installation Schritt für Schritt ..........................70 Einschaltung ..............................71 Wartung und Ausserbetriebnahme ........................71 INBETRIEBNAHME UND EINSTELLUNGEN ....................... 72 ...
-
Seite 6: Allgemeine Information
Das Typenschild befindet sich auf der rechten Seite des Garantieumfang Soladin; Sehen Sie Abbildung 0-1, Punkt 10, an. Mastervolt übernimmt für zehn Jahre nach dem Kauf die VORSICHT! Herstellergarantie für den Soladin Web, unter der Entfernen Sie niemals das Typenschild Bedingung, dass alle in dieser Anleitung enthaltenen Anweisungen und Warnungen während der Installation und... -
Seite 7: Sicherheitsrichtlinien Und Warnungen
Abschnitt angeführte (sorgfältig) befolgt. Verwendung des Soladin wird nicht als im Einklang mit dem beabsichtigten Zweck angesehen. Mastervolt ist nicht Lesen Sie diese Anleitung vor Installation und für Schäden als Folge hiervon haftbar. Gebrauch Installation, Wartung und Reparatur Dieses Produkt ist erklärt worden, einzustimmen mit den Richtlinien und Standarden der EG. -
Seite 8: Warnung Vor Besonderen Gefahren
DE / Soladin 2200 WEB / 3000 WEB Betriebsanleitung Warnung vor Besonderen Gefahren WARNUNG Es gibt zwei Primärenergiequellen: • Solarpanele (DC) • Versorgungsnetz (AC). Schalten Sie beide Quellen ab, bevor Sie an der Installation eine Arbeit aufnehmen. Sperren Sie die Schaltvorrichtung im Hinblick auf einen unbeabsichtigten Wiederanschluss. -
Seite 9: Funktionsweise
DE / Soladin 2200 WEB / 3000 WEB Betriebsanleitung 3 FUNKTIONSWEISE Solar Eingang Ausgang 230V AC Netz PV-Panele Soladin Web WiFi Kommunication Abbildung 3-1: Schematische Darstellung des Soladin ine einer Photovoltaik-Anlage PV-Module Netzschnittstelle Photovoltaik (PV)-Module wandeln Licht in Gleichstrom Der DC-Eingang der Photovoltaikanlage ist in einen AC- um. -
Seite 10: Bevor Sie Beginnen
DE / Soladin 2200 WEB / 3000 WEB Betriebsanleitung 4 BEVOR SIE BEGINNEN Auspacken Installationsumfeld Zusätzlich zum Soladin umfasst die Lieferung Folgendes: Halten Sie bei der Auswahl des Einbauortes für den Eine Halterung zur Wandmontage des Soladin Soladin Batterien die nachfolgenden Vorschriften ein: ... - Seite 11 DE / Soladin 2200 WEB / 3000 WEB Betriebsanleitung NaCl NaCl Abbildung 4-3 Setzen Sie den Soladin nicht dem direkten Sonnenlicht oder sonstigen Wärmequellen aus (Abbildung 4-3). Setzen Sie den Soladin nicht einer übermäßigen Staubentwicklung aus (Abbildung 4-3). ...
-
Seite 12: Ac Anschlüsse
DE / Soladin 2200 WEB / 3000 WEB Betriebsanleitung Buchseneinsatz mit Sicherungsring Pressenschnecke, max. Drehmoment 0,7 Nm Steckerendgehäuse, max. Drehmoment 0,7 Nm Flanschdichtung Klemmring Kabel-Überwurfmutter, Drehmoment 1-2 Nm Abbildung 4-6: AC-Stecker AC Anschlüsse Energiezähler AC-Schutzvorrichtung (AC- Sicherung und/oder Fehlerstrom-Schutzeinrichtung). Je nach Länge der Leitung kann das Kabelstück zwischen der 4.5.1 Ländereignung... -
Seite 13: Blindleistung (Reactive Power)
Der Soladin WEB wurde so entwickelt, dass er die Es ist notwendig, einen externen DC-Schalter gemäß der Anforderungen gemäß der deutschen Norm VDE-AR-4105 Beschreibung in IEC60364-7-712 zu verwenden. Einen einhält. Die in dieser Norm geforderten spezifischen geeigneten DC-Schalter erhalten Sie bei Mastervolt unter Merkmale werden automatisch aktiviert,... -
Seite 14: Installation
DE / Soladin 2200 WEB / 3000 WEB Betriebsanleitung 5 INSTALLATION Installation Schritt für Schritt Schließen Sie die AC-Verkabelung an den WARNUNG AC-Stecker an. In der Abbildung sehen Sie Lesen Sie vor der Installation die Kapitel 2 und 4 die Kabeleinführungen auf der Rückseite durch des AC-Steckers. -
Seite 15: Einschaltung
DE / Soladin 2200 WEB / 3000 WEB Betriebsanleitung Einschaltung Wartung und Ausserbetriebnahme Für den Soladin ist keine spezifische Wartung erforderlich. Zu Überprüfung des korrekten Betriebs des Überprüfen Sie regelmäßig, jedoch mindestens einmal pro Soladin sollte die Inbetriebnahme nur tagsüber Jahr, Ihre elektrische Installation. -
Seite 16: Inbetriebnahme Und Einstellungen
Abbildung 6-3: Interne Soladin-Webseite – Siehe Abb. 6-1. Bei Verwendung eines WiFi-Gerätes, Einrichtung des Intelliweb-Anschlusses schließen Sie dieses an das WiFi-Netz mit der Bezeichnung [Mastervolt-Soladin-xxxx] an. Es ist kein Passwort erforderlich (“xxxx” steht für die letzten 4 Ziffern der Soladin-Seriennummer) -
Seite 17: Besuchen Sie Intelliweb
Eigentümer Seite Geben Sie das entsprechende Passwort ein. http://intelliweb.mastervolt.com besuchen und sich in sein Drücken Sie [Save & Connect]. (Lassen Sie das persönliches Konto mit Hilfe der E-Mail-Adresse und des Kästchen “Get IP Address” auf “Automatic”). Passwortes einloggen. -
Seite 18: Led Tabelle
DE / Soladin 2200 WEB / 3000 WEB Betriebsanleitung LED Tabelle Siehe Tabelle 6-1 für Wi-Fi- LED-Anzeigen Anzeige der LED Bedeutung WiFi Modus Alle LEDs Unzureichende Sonneneinstrahlung Power LED Blinkt langsam Anlauf < > < > < > Normalbetrieb, niedrige Leistung <>... -
Seite 19: Erweiterte Einstellungen
Maximale Wechselrichterleistung (Leistungs- begrenzung auf 70% der Kapazität der Anordnung gemäß EEG2012) Sie erhalten ein “Techniker-Passwort” vom Mastervolt Technical Support. Schließen Sie Ihr Wi-Fi-Gerät an den Soladin im Punkt-zu- Punkt Modus gemäß Tabelle 6-1 an. Klicken “Advanced settings”... -
Seite 20: Fehlersuche Und -Behebung
Ständig an Netzfehler Überprüfen Sie den AC-Anschluss, die AC Verkabelung und den AC-Schutzschalter Status ●●●●●● ●●●●●● Hardware-Fehler Setzen Sie sich mit Ihrem Mastervolt-Lieferanten in Blinkt 6 mal Verbindung Status ●●●●● ●●●●● Solar-Spannung zu hoch Überprüfen Sie die Länge des PV-Strangs... -
Seite 21: Technische Daten
DE / Soladin 2200 WEB / 3000 WEB Betriebsanleitung 9 TECHNISCHE DATEN Technische Spezifikationen Soladin 2200 Web Soladin 3000 Web ALGEMEINE SPEZIFIKATIONEN Teilenummer: 131512200 131513000 Betriebstemperatur: Umgebungstemperatur -20°C bis 60°C (Volle Leistung bis zu 40 °C Umgebungstemp.) Gehäuse: Pulverbeschichtetes Aluminum. -
Seite 22: Abmessungen
DE / Soladin 2200 WEB / 3000 WEB Betriebsanleitung Soladin 2200 Web Soladin 3000 Web VORSCHRIFTEN UND RICHTLINIEN CE conformity: Genehmigung für Verwendung in: UK, DE, FR, IT, ES, NL, BE, GR, AT, DK, EI, BG, CZ, FR-Dom/Tom Nationale Netzanforderungen: VDE0126-1-1;... -
Seite 23: Bescheinigungen
Verantwortung, dass das Produkt: Artikelnummer Umschreibung 131512200 Soladin 2200 Web 131513000 Soladin 3000 Web in Übereinstimmung ist mit den folgenden Vorschriften der betreffenden Richtlinien: 2004/108/EC EN 61000-3-2:2006 + A1:2009 + A2:2009 EN 61000-3-3:2008 EN 61000-6-1:2007 EN 61000-6-3:2007 + A1:2011... -
Seite 24: Vde V 0126-1-1 Unbedenklichkeitsbescheinigung
DE / Soladin 2200 WEB / 3000 WEB Betriebsanleitung 10.2 VDE V 0126-1-1 Unbedenklichkeitsbescheinigung... -
Seite 25: Konformitätsnachweis Eigenerzeugungseinheit
DE / Soladin 2200 WEB / 3000 WEB Betriebsanleitung 10.3 Konformitätsnachweis Eigenerzeugungseinheit... -
Seite 26: Konformitätsnachweis Na-Schutz
DE / Soladin 2200 WEB / 3000 WEB Betriebsanleitung 10.4 Konformitätsnachweis NA-Schutz... - Seite 27 DE / Soladin 2200 WEB / 3000 WEB Betriebsanleitung NOTIZEN...
- Seite 28 DE / Soladin 2200 WEB / 3000 WEB Betriebsanleitung MASTERVOLT, Snijdersbergweg 93, 1105 AN Amsterdam, Niederlande, T: +31 (0)20 342 21 00, F: +31 (0)20 697 10 06, www mastervolt.com...
