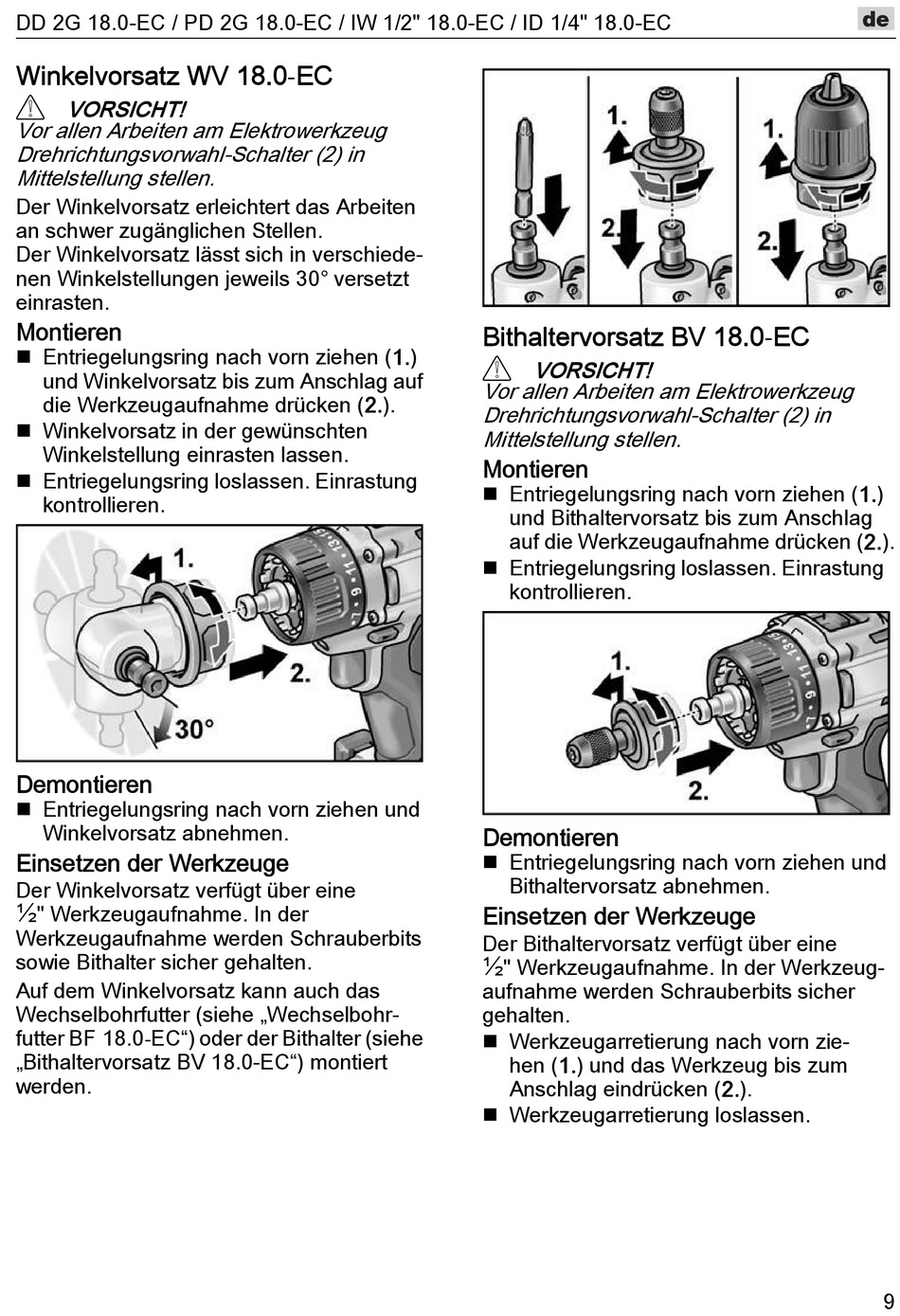

Flex PD 2G 18.0-EC Originalbetriebsanleitung Seite 9

DD 2G 18.0-EC / PD 2G 18.0-EC / IW 1/2" 18.0-EC / ID 1/4" 18.0-EC
Winkelvorsatz WV 18.0-EC
VORSICHT!
Vor allen Arbeiten am Elektrowerkzeug
Drehrichtungsvorwahl-Schalter (2) in
Mittelstellung stellen.
Der Winkelvorsatz erleichtert das Arbeiten
an schwer zugänglichen Stellen.
Der Winkelvorsatz lässt sich in verschiede-
nen Winkelstellungen jeweils 30° versetzt
einrasten.
Montieren
 Entriegelungsring nach vorn ziehen (1.)
und Winkelvorsatz bis zum Anschlag auf
die Werkzeugaufnahme drücken (2.).
 Winkelvorsatz in der gewünschten
Winkelstellung einrasten lassen.
 Entriegelungsring loslassen. Einrastung
kontrollieren.
Demontieren
 Entriegelungsring nach vorn ziehen und
Winkelvorsatz abnehmen.
Einsetzen der Werkzeuge
Der Winkelvorsatz verfügt über eine
½
" Werkzeugaufnahme. In der
Werkzeugaufnahme werden Schrauberbits
sowie Bithalter sicher gehalten.
Auf dem Winkelvorsatz kann auch das
Wechselbohrfutter (siehe „Wechselbohr-
futter BF 18.0-EC") oder der Bithalter (siehe
„Bithaltervorsatz BV 18.0-EC") montiert
werden.
Bithaltervorsatz BV 18.0-EC
VORSICHT!
Vor allen Arbeiten am Elektrowerkzeug
Drehrichtungsvorwahl-Schalter (2) in
Mittelstellung stellen.
Montieren
 Entriegelungsring nach vorn ziehen (1.)
und Bithaltervorsatz bis zum Anschlag
auf die Werkzeugaufnahme drücken (2.).
 Entriegelungsring loslassen. Einrastung
kontrollieren.
Demontieren
 Entriegelungsring nach vorn ziehen und
Bithaltervorsatz abnehmen.
Einsetzen der Werkzeuge
Der Bithaltervorsatz verfügt über eine
½
" Werkzeugaufnahme. In der Werkzeug-
aufnahme werden Schrauberbits sicher
gehalten.
 Werkzeugarretierung nach vorn zie-
hen (1.) und das Werkzeug bis zum
Anschlag eindrücken (2.).
 Werkzeugarretierung loslassen.
9
