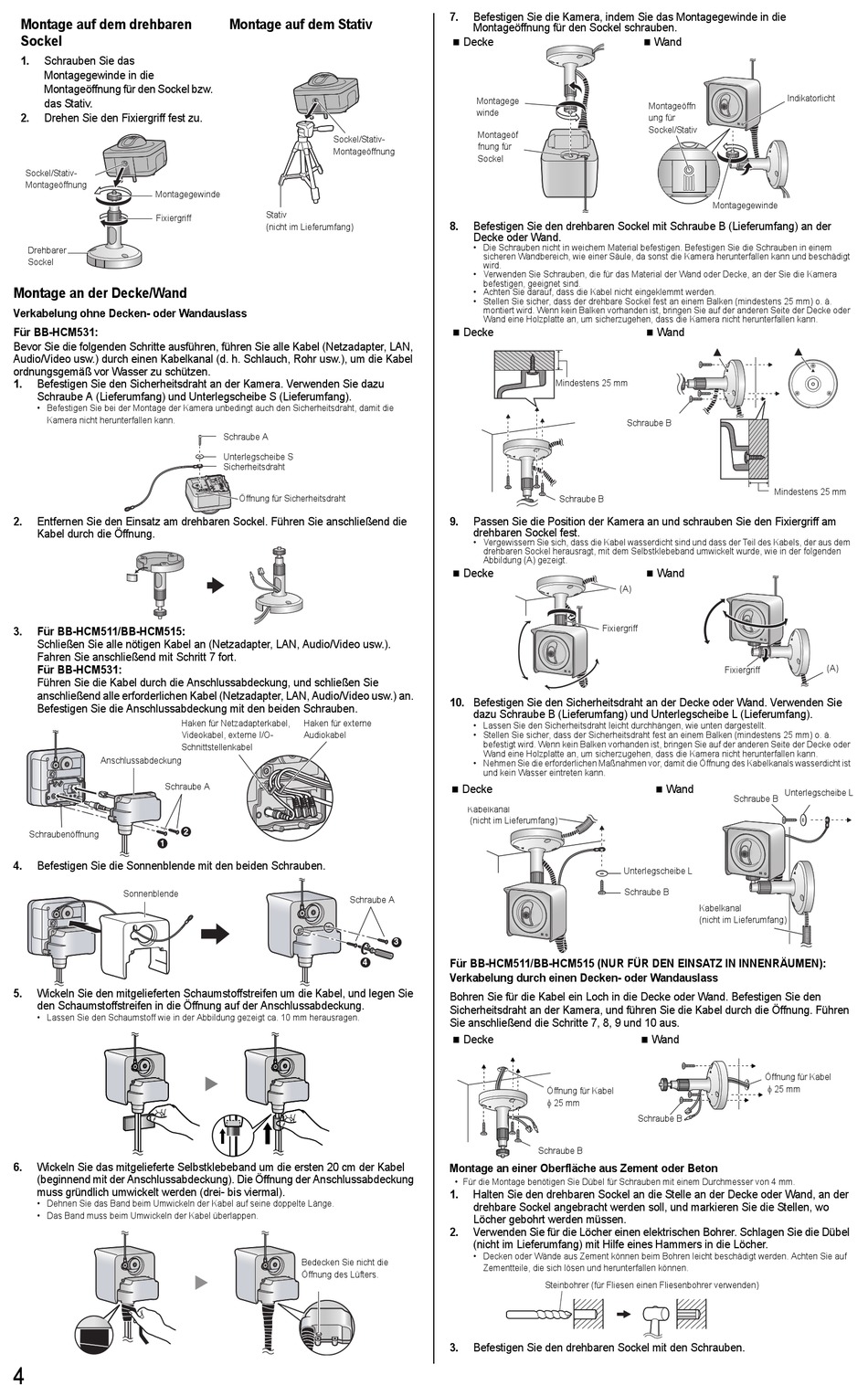

Montage auf dem drehbaren
Sockel
1.
Schrauben Sie das
Montagegewinde in die
Montageöffnung für den Sockel bzw.
das Stativ.
2.
Drehen Sie den Fixiergriff fest zu.
Sockel/Stativ-
Montageöffnung
Montagegewinde
Fixiergriff
Drehbarer
Sockel
Montage an der Decke/Wand
Verkabelung ohne Decken- oder Wandauslass
Für BB-HCM531:
Bevor Sie die folgenden Schritte ausführen, führen Sie alle Kabel (Netzadapter, LAN,
Audio/Video usw.) durch einen Kabelkanal (d. h. Schlauch, Rohr usw.), um die Kabel
ordnungsgemäß vor Wasser zu schützen.
1.
Befestigen Sie den Sicherheitsdraht an der Kamera. Verwenden Sie dazu
Schraube A (Lieferumfang) und Unterlegscheibe S (Lieferumfang).
• Befestigen Sie bei der Montage der Kamera unbedingt auch den Sicherheitsdraht, damit die
Kamera nicht herunterfallen kann.
2.
Entfernen Sie den Einsatz am drehbaren Sockel. Führen Sie anschließend die
Kabel durch die Öffnung.
3.
Für BB-HCM511/BB-HCM515:
Schließen Sie alle nötigen Kabel an (Netzadapter, LAN, Audio/Video usw.).
Fahren Sie anschließend mit Schritt 7 fort.
Für BB-HCM531:
Führen Sie die Kabel durch die Anschlussabdeckung, und schließen Sie
anschließend alle erforderlichen Kabel (Netzadapter, LAN, Audio/Video usw.) an.
Befestigen Sie die Anschlussabdeckung mit den beiden Schrauben.
Anschlussabdeckung
Schraube A
Schraubenöffnung
1
4.
Befestigen Sie die Sonnenblende mit den beiden Schrauben.
Sonnenblende
5.
Wickeln Sie den mitgelieferten Schaumstoffstreifen um die Kabel, und legen Sie
den Schaumstoffstreifen in die Öffnung auf der Anschlussabdeckung.
• Lassen Sie den Schaumstoff wie in der Abbildung gezeigt ca. 10 mm herausragen.
6.
Wickeln Sie das mitgelieferte Selbstklebeband um die ersten 20 cm der Kabel
(beginnend mit der Anschlussabdeckung). Die Öffnung der Anschlussabdeckung
muss gründlich umwickelt werden (drei- bis viermal).
• Dehnen Sie das Band beim Umwickeln der Kabel auf seine doppelte Länge.
• Das Band muss beim Umwickeln der Kabel überlappen.
4
Montage auf dem Stativ
Sockel/Stativ-
Montageöffnung
Stativ
(nicht im Lieferumfang)
Schraube A
Unterlegscheibe S
Sicherheitsdraht
Öffnung für Sicherheitsdraht
Haken für externe
Haken für Netzadapterkabel,
Audiokabel
Videokabel, externe I/O-
Schnittstellenkabel
2
Bedecken Sie nicht die
Öffnung des Lüfters.
7.
Befestigen Sie die Kamera, indem Sie das Montagegewinde in die
Montageöffnung für den Sockel schrauben.
N Decke
Montagege
winde
Montageöf
fnung für
Sockel
8.
Befestigen Sie den drehbaren Sockel mit Schraube B (Lieferumfang) an der
Decke oder Wand.
• Die Schrauben nicht in weichem Material befestigen. Befestigen Sie die Schrauben in einem
sicheren Wandbereich, wie einer Säule, da sonst die Kamera herunterfallen kann und beschädigt
wird.
• Verwenden Sie Schrauben, die für das Material der Wand oder Decke, an der Sie die Kamera
befestigen, geeignet sind.
• Achten Sie darauf, dass die Kabel nicht eingeklemmt werden.
• Stellen Sie sicher, dass der drehbare Sockel fest an einem Balken (mindestens 25 mm) o. ä.
montiert wird. Wenn kein Balken vorhanden ist, bringen Sie auf der anderen Seite der Decke oder
Wand eine Holzplatte an, um sicherzugehen, dass die Kamera nicht herunterfallen kann.
N Decke
9.
Passen Sie die Position der Kamera an und schrauben Sie den Fixiergriff am
drehbaren Sockel fest.
• Vergewissern Sie sich, dass die Kabel wasserdicht sind und dass der Teil des Kabels, der aus dem
drehbaren Sockel herausragt, mit dem Selbstklebeband umwickelt wurde, wie in der folgenden
Abbildung (A) gezeigt.
N Decke
10. Befestigen Sie den Sicherheitsdraht an der Decke oder Wand. Verwenden Sie
dazu Schraube B (Lieferumfang) und Unterlegscheibe L (Lieferumfang).
• Lassen Sie den Sicherheitsdraht leicht durchhängen, wie unten dargestellt.
• Stellen Sie sicher, dass der Sicherheitsdraht fest an einem Balken (mindestens 25 mm) o. ä.
befestigt wird. Wenn kein Balken vorhanden ist, bringen Sie auf der anderen Seite der Decke oder
Wand eine Holzplatte an, um sicherzugehen, dass die Kamera nicht herunterfallen kann.
• Nehmen Sie die erforderlichen Maßnahmen vor, damit die Öffnung des Kabelkanals wasserdicht ist
und kein Wasser eintreten kann.
N Decke
Kabelkanal
(nicht im Lieferumfang)
Schraube A
3
Für BB-HCM511/BB-HCM515 (NUR FÜR DEN EINSATZ IN INNENRÄUMEN):
4
Verkabelung durch einen Decken- oder Wandauslass
Bohren Sie für die Kabel ein Loch in die Decke oder Wand. Befestigen Sie den
Sicherheitsdraht an der Kamera, und führen Sie die Kabel durch die Öffnung. Führen
Sie anschließend die Schritte 7, 8, 9 und 10 aus.
N Decke
Montage an einer Oberfläche aus Zement oder Beton
• Für die Montage benötigen Sie Dübel für Schrauben mit einem Durchmesser von 4 mm.
1.
Halten Sie den drehbaren Sockel an die Stelle an der Decke oder Wand, an der
drehbare Sockel angebracht werden soll, und markieren Sie die Stellen, wo
Löcher gebohrt werden müssen.
2.
Verwenden Sie für die Löcher einen elektrischen Bohrer. Schlagen Sie die Dübel
(nicht im Lieferumfang) mit Hilfe eines Hammers in die Löcher.
• Decken oder Wände aus Zement können beim Bohren leicht beschädigt werden. Achten Sie auf
Zementteile, die sich lösen und herunterfallen können.
3.
Befestigen Sie den drehbaren Sockel mit den Schrauben.
N Wand
Montageöffn
ung für
Sockel/Stativ
N Wand
Mindestens 25 mm
Schraube B
Schraube B
N Wand
(A)
Fixiergriff
N Wand
Unterlegscheibe L
Schraube B
Kabelkanal
(nicht im Lieferumfang)
N Wand
Öffnung für Kabel
φ 25 mm
Schraube B
Schraube B
Steinbohrer (für Fliesen einen Fliesenbohrer verwenden)
Indikatorlicht
Montagegewinde
Mindestens 25 mm
(A)
Fixiergriff
Unterlegscheibe L
Schraube B
Öffnung für Kabel
φ 25 mm
