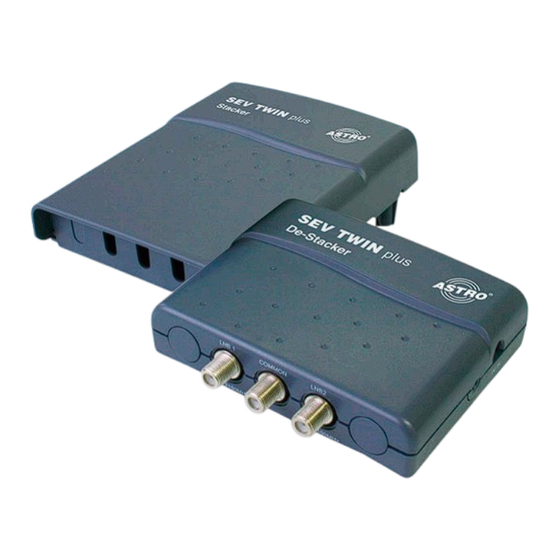

Gerätebeschreibung Gerätebeschreibung Im Lieferumfang befinden sich folgende Teile: Stacker und De-Stacker SEV Twin plus Netzteil für De-Stacker Netzkabel Betriebsanleitung [1] LNB 2 [2] Common [3] LNB 1 Bild 1: Stacker SEV Twin plus Seite 2...
[3] Common [4] LNB 1 Bild 2: De-Stacker SEV Twin plus Der Stacker, bzw. De-Stacker SEV Twin plus besitzen eine CE-Kennzeichnung. Hiermit wird die Konformität des Produktes mit den zutreffenden EG-Richtlinien und die Einhaltung der darin fest- gelegten Anforderungen bestätigt.
Elektronik-Altgeräte – fachgerecht entsorgt werden. Bitte geben Sie das Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab. ASTRO Strobel ist Mitglied der Systemlösung Elektro zur Entsor- gung von Verpackungsmaterialien. Unsere Vertragsnummer lautet 80395. Wichtig! Lesen Sie diese Betriebsanleitung vor dem Gebrauch des Geräts...
Seite 5
Montageorts, z. B. durch Vorhänge, sind zu vermeiden. Bei Schrankmontage muss eine ausreichende Luftkonvektion möglich sein, die sicherstellt, dass die maximal zulässige Umgebungstemperatur eingehalten wird. Die in den techni- schen Daten angegebenen zulässigen Umgebungstempera- turen müssen eingehalten werden. Betriebsanleitung SEV Twin plus - Version 05-2010A Seite 5...
Gerät an der dafür vorgesehenen Aufhängevorrichtung aufgehängt werden kann. Schieben Sie nun die Aufhängevorrichtung des Geräts auf die schraubenköpfen und dann etwas nach unten, bis das Gehäuse nicht mehr senkrecht zur Montagefläche bewegt werden kann. Seite 6 Betriebsanleitung SEV Twin plus - Version 05-2010A...
Stacker verbinden (siehe Bild 4, oben). Terrestrische Signale können Sie über eine zwischen LNB und LNB2-Eingang des Stackers geschaltete SAT-TV Weiche einspeisen. Verbinden Sie die Common-Anschlussbuchse des Stackers [2] (links, oben) und die Common-Buchse des De-Stackers [3] Betriebsanleitung SEV Twin plus - Version 05-2010A Seite 7...
Um den Stacker, bzw. De-Stacker in einer Multischalter-Anlage zu betreiben, müssen Sie zunächst alle Komponenten der Anlage vom Stromnetz trennen! So richten Sie die Kabelverbindungen für den Multischalter-Betrieb ein: [1] Multischalter Bild 5: Multischalter-Anlagen Seite 8 Betriebsanleitung SEV Twin plus - Version 05-2010A...
Seite 9
Netzteil und dem Stromnetz und schalten Sie alle Geräte wieder ein. HINWEIS Die maximale Kabellänge der Verbindung zwischen den beiden Common-Anschlüssen von Stacker und De-Stacker (siehe gestrichelte Linie in Bild 5) beträgt 60 m. Betriebsanleitung SEV Twin plus - Version 05-2010A Seite 9...
Datenvorgaben der DIN EN 60065. Vor dem Öffnen des Geräts muss unbe- dingt der Netzstecker herausgezogen werden! Der Stacker darf nur mit montierter Gehäuseabdeckung an Spannung angeschlossen und betrieben werden. Seite 10 Betriebsanleitung SEV Twin plus - Version 05-2010A...
Common > LNB 2 [dB] Allgemeine Daten Minimaler Eingang [dBμV] Maximaler Eingang [dBμV] Stromversorgung über Netzteil Zulässige Umgebungstemperatur [°C] -20... +40 Abmessungen (B x H x T) [mm] 116 x 90 x 32 Betriebsanleitung SEV Twin plus - Version 05-2010A Seite 11...
Seite 12
Inhaltliche Änderungen vorbehalten. Änderungsdienst und Copyright: Diese Dokumentation enthält urheberrechtlich geschützte Informationen. Sie darf ohne vorherige Genehmigung der Firma ASTRO weder vollständig noch in Auszügen fotokopiert, vervielfältigt, übersetzt oder auf Datenträgern erfasst werden. Verfasser dieser Anleitung: ASTRO Strobel Kommunikationssysteme GmbH Olefant 1-3, D-51427 Bergisch Gladbach (Bensberg) Tel.: 02204/405-0, Fax: 02204/405-10...
Seite 13
Technische Daten Betriebsanleitung SEV Twin plus - Version 05-2010A Seite 13...
Seite 14
Technische Daten Seite 14 Betriebsanleitung SEV Twin plus - Version 05-2010A...
Seite 15
Technische Daten Betriebsanleitung SEV Twin plus - Version 05-2010A Seite 15...
Seite 16
Technische Daten Seite 16 Betriebsanleitung SEV Twin plus - Version 05-2010A...
