3. Schieben Sie je nach Türgewicht ein bis zwei Positionsfedern in entsprechende Führungsschiene (Bild 19, aber
NICHT befestigen!). Die Montage eingelassener Bodenschienen gestaltet sich natürlich etwas aufwändiger. Sie
müssen Teppich, Laminat oder Fliesen entsprechend der Bodenschien einschneiden und die Schiene einpassen
(Bilder 14-18).
WICHTIG! Wenn Sie Rollen mit Sicherungsteil einbauen, schieben Sie keine Positionsfedern ein, sondern ver-
wenden den Positionshalter.
1.5 Positionsfedern für Bodenschienen
1. Schieben Sie die Türen in Ihre Positionen
(Schrank geschlossen).
2. Kennzeichnen Sie die Positionen der Rollen in
der Bodenschiene, wo somit die Positionsfedern
angebracht werden müssen (zwei je Tür).
3. Schieben Sie die Positionsfedern in die den Rol-
len entsprechenden Positionen in die Führungs-
schienen.

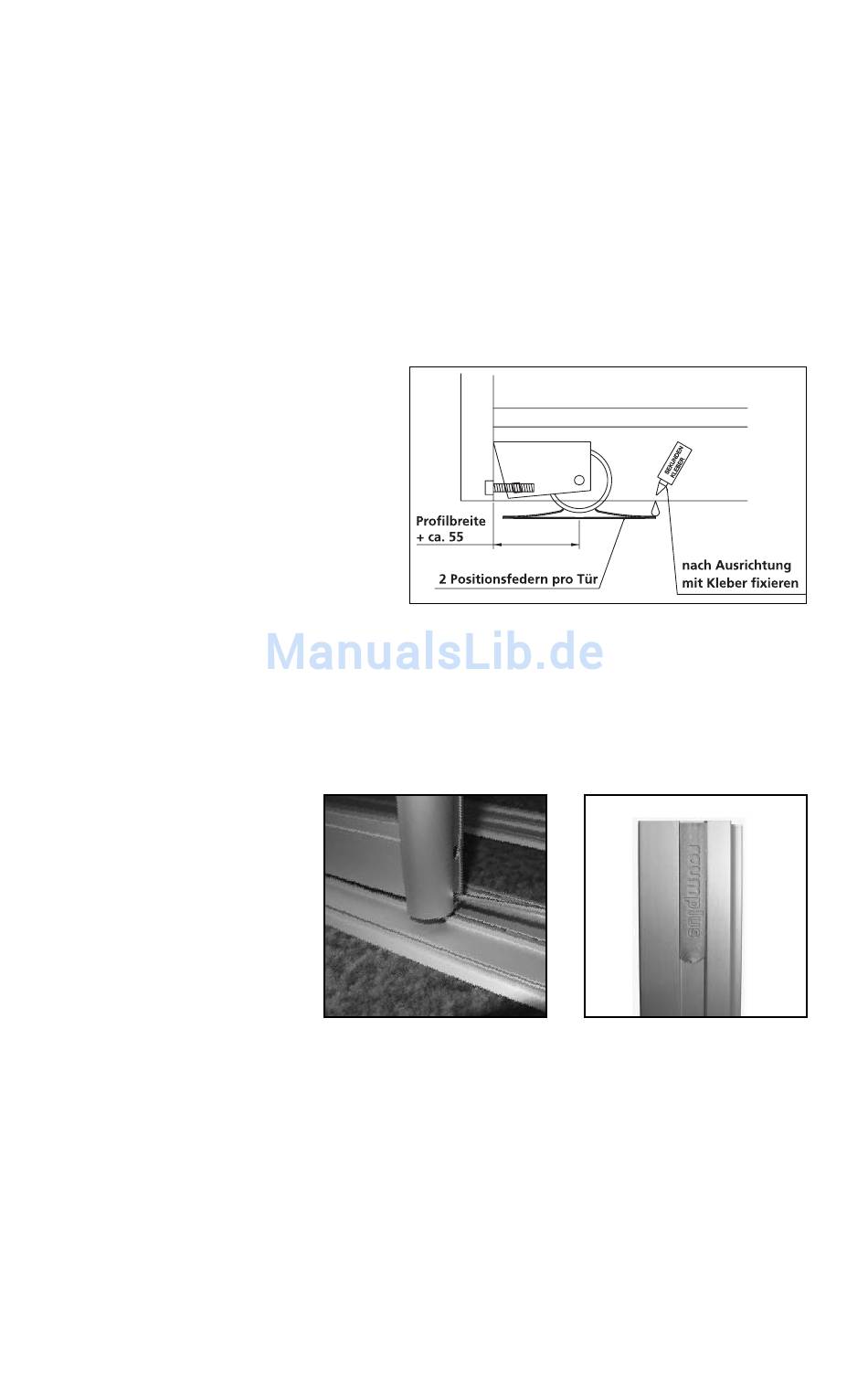

Bild 20
4. Kleben Sie die Positionsfedern mit Sekundenkleber (nicht im Lieferumfang enthalten) fest (Bild 20).
1.6 Einbau und Justieren der Gleittüren
1. Bauen Sie jetzt alle Gleittüren
ein.
2. Justieren Sie die Höhe der Gleittü-
ren mit einem Inbusschlüssel 4 mm
(Bild 21).
3. Verblenden Sie die Bohrlöcher im
Rahmenprofil mit beiliegenden Auf-
klebern (Bild 22), wenn keine Dich-
Bild 21
Bild 22
tungsbürsten angebracht werden .
Die Gleittüren sollten mit den Wänden abschließen. Orientieren Sie sich an der linken und rechten Wand, nicht
an Deckenschiene oder Bodenschiene. Gleittüren zwischen den begrenzenden Türen werden gemittelt.
1.7 Dichtungsbürste und Stanzlochabdeckung anbringen
Die Dichtungsbürsten werden an folgenden Positionen auf die Senkrechtprofile des Rahmenprofils geklebt
(drei Varianten bei diesem Senkrechtprofil, Bilder 23-25):
7
