2.3 Für Aluline
Schrägtürführung: Die Konstruktionsböden an denen die Schrägtürführungsschiene befestigt wird, springen
nicht wie bisher 5 mm zurück, sondern haben die gleiche Tiefe wie die Schrankseiten.
Die Konstruktionsböden müssen seitlich im vorderen Bereich der Alukante der Schrankseiten ausgeklinkt und
angepasst werden. Somit verläuft die Schrägführungsschiene vor den Schrankseiten und den Konstruktions-
böden.
2.4 Dachschräge nach hinten
1. Schneiden Sie zunächst die Deckenschiene auf genaue Länge. Befestigen Sie den Dachschrägenmontagewin-

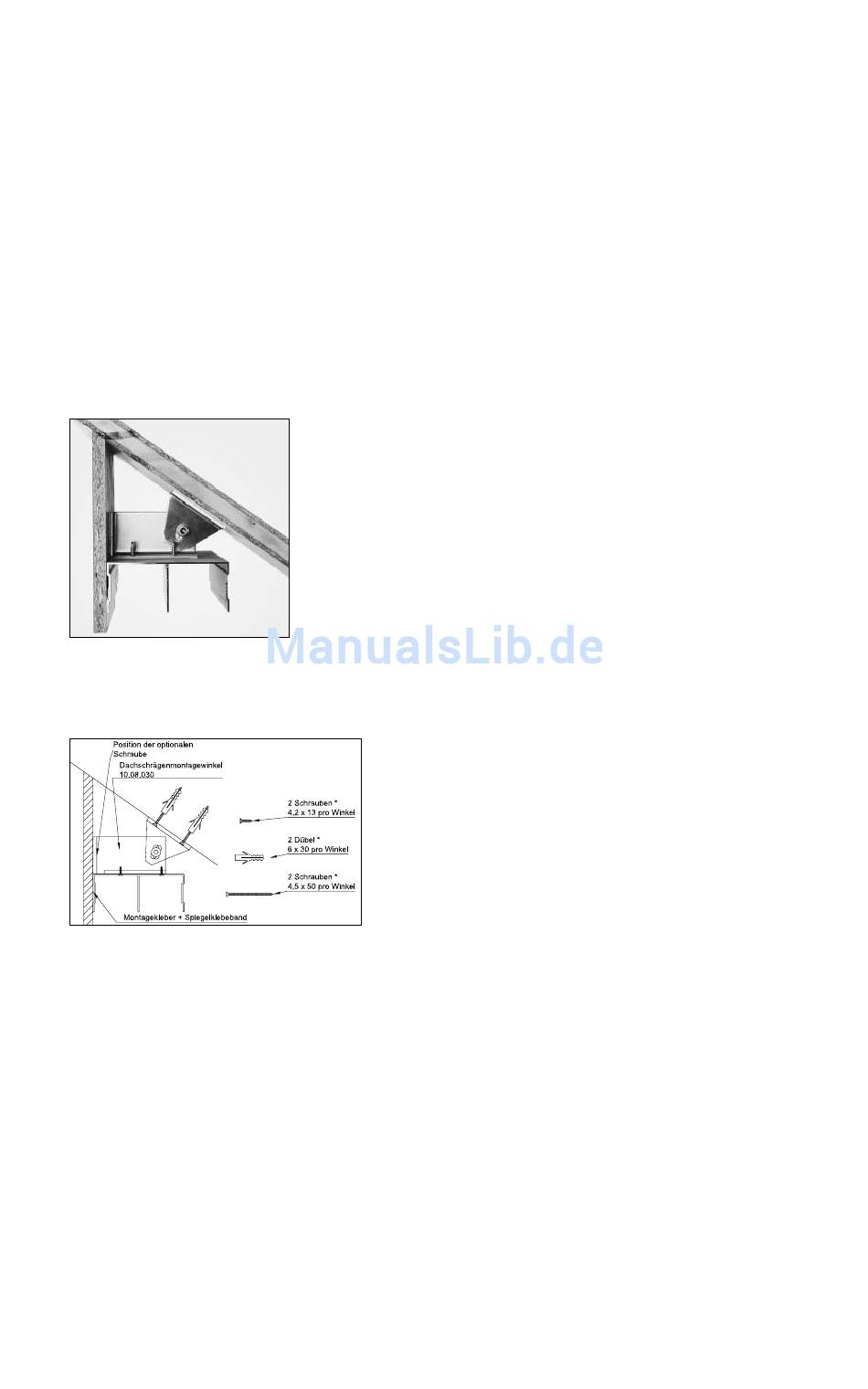

Bild 34
an der Dachschrägen.
Bild 35
kann an die Blendenhalter geschraubt oder mit Montagekleber und doppelseitigem Klebeband verklebt werden, dabei
die Blende an die Deckenschiene halten und anhand dieses Vergleichs Blende mit Hobel abschrägen).
6a. Mittels Spiegelklebeband Fixierung der Blende bis der Montagekleber (geeigneter Konstruktionsklebestoff)
abgebunden hat. Bei Blenden dicker als 10 mm oder höher als 250 mm ist die Blende zusätzlich mit einer
Schraube pro 500 mm Blendenlänge zu sichern.
6b. Bei der Auswahl der Schrauben ist auf die Länge zu achten, um nicht die Blendenfront zu beschädigen (ab-
hängig von der Blendendicke). Dafür ist zunächst die Deckenschiene wieder abzunehmen, die Blende rückseitig
am Dachschrägenmontagewinkel festzuschrauben.
6c. Die Deckenschiene an den Dachschrägenmontagewinkel schrauben, dann das Spiegelklebeband auf den
unteren Bereich der Deckenschienenvorderkante kleben. Darüber kleben sie dann den Montagekleber und kleben
die zuvor angepasste Blende an (Bild 35).
10
kel auf der Deckenschiene so, dass der Blendenhalter bündig mit der De-
ckenschienenvorderkante abschließt (Bild 34). Zur Befestigung verwenden
Sie beigelegte Schrauben, die durch die Deckenschiene in das Unterteil des
Dachschrägenmontagewinkels geschraubt werden.
2. Schrauben Sie den Dachschrägenmontagewinkel mit der Unterkonstrukti-
onseinheit, der Inbusgewindeschraube, der Mutter und der Unterlegscheibe
zusammen und ziehen die Mutter nur mit der Hand leicht fest. Dann hal-
ten Sie die Dachschrägenmontagewinkel samt Deckenschiene an die Wand,
richten alles waagerecht aus und ziehen die Feststellschrauben an.
3. Positionieren Sie das System und markieren Sie die Befestigungslöcher
4. Schrauben Sie die Oberteile wieder von den Unterteilen ab
und befestigen Sie die Oberteile mit Schrauben und Dübeln an
der vorgesehenen Position, wichtig ist hierbei eine fachgerechte
Montage. Nun wird die Deckenschiene wieder in Position gebracht,
ausgerichtet und mit der Inbusgewindeschraube festgezogen.
5. Mit einer Blende können Sie den Hohlraum zwischen Dach-
schräge und Deckenschienenunterkante verschließen (die Blende
