Mannesmann Demag SHV 150 Betriebsanleitung

Schlackenhammer
Vorschau ausblenden
1
2
3
4
5
6
7
8

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung
Schlackenhammer SHV 150
11/2015
loading

Verwandte Anleitungen für Mannesmann Demag SHV 150

Inhaltszusammenfassung für Mannesmann Demag SHV 150

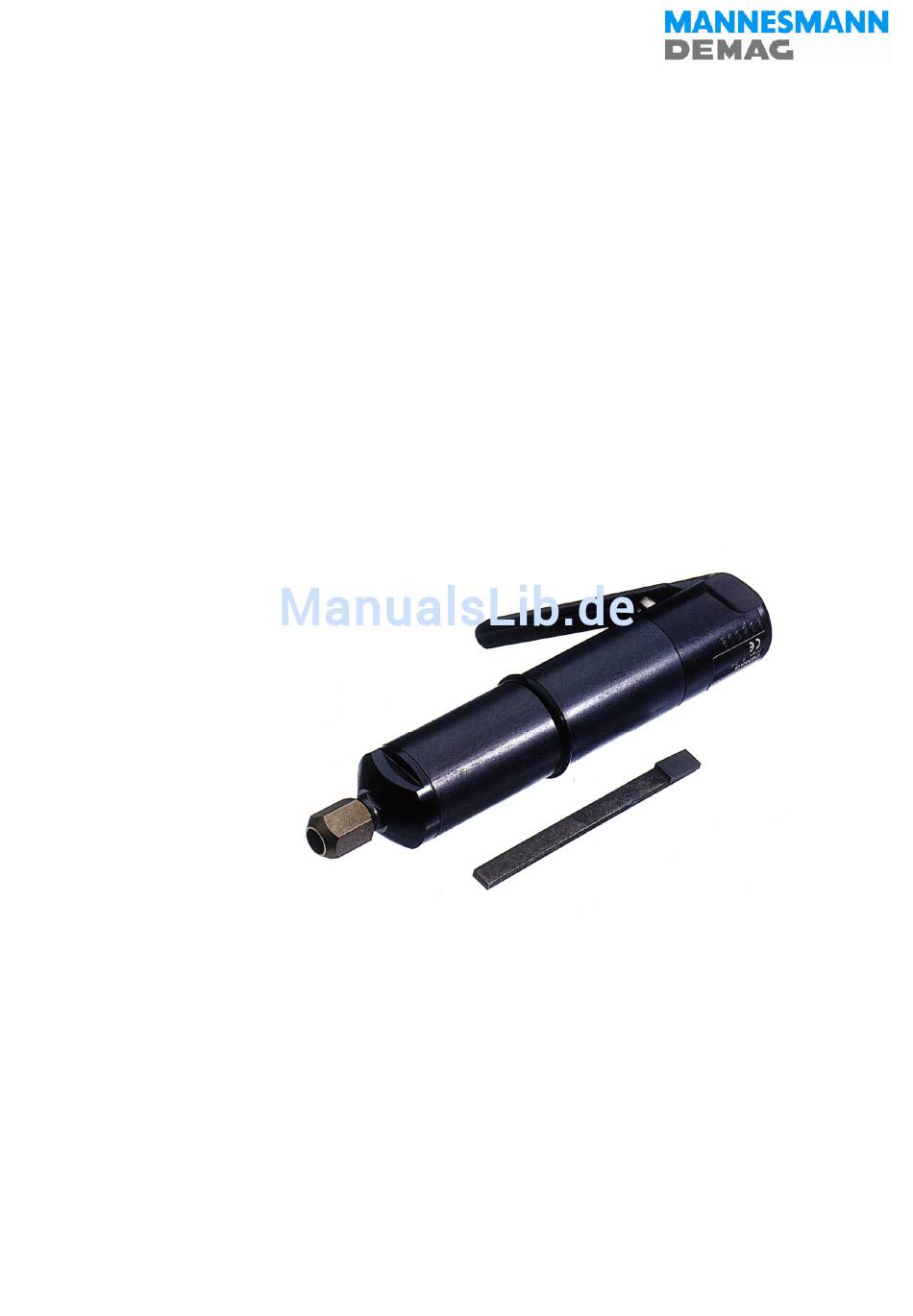

  • Seite 1 Betriebsanleitung Schlackenhammer SHV 150 11/2015...
  • Seite 2 Deutsch Betriebsanleitung Die Nichteinhaltung dieser Gefahren- und Sicherheitshinweise Bitte sorgfältig kann zu Verletzungen führen. aufbewahren. Der Arbeitgeber ist verpflichtet, die in dieser Betriebsanweisung gegebenen Informationen dem Werker zugänglich zu machen. Nachstehend wichtige Sicherheitssymbole: Gefahr Augenschutz Gehörschutz tragen tragen Atemschutz Geeignete Informations- benutzen Arbeitskleidung...
  • Seite 3 Schlackenhammer SHV 150 Sicherheitshinweise Beim Einsatz oder Wartung der Maschine stets Augenschutz tragen. Beim Einsatz der Maschine stets Gehörschutz tragen. Stets geeignete Schutzkleidung tragen. Maschine nur mit ausgeschaltetem Ventil und eingespanntem Werkzeug an das Druckluftnetz anschließen. Entfernen Sie brennbare Materialien und Gegenstände.

  • Seite 4: Allgemein

    Vor Wartungsarbeiten Maschine vom Druckluftnetz trennen. Prüfen Sie regelmäßig die Wartungseinheit sowie die Arbeitsluft auf die unter Inbetriebnahme genannten Punkte. Wir empfehlen: MANNESMANN DEMAG Wartungseinheit (siehe Katalog) Eine ausreichende und ständig intakte Ölschmierung ist für eine optimale Funktion von ganz entscheidender Bedeutung.
  • Seite 5 Schlackenhammer SHV 150 Reparatur Verwenden Sie nur MANNESMANN DEMAG Original-Ersatzteile. Damit erhöhen Sie die Sicherheit sowie Laufzeit der Maschine. Bei Nichtverwendung von Originalteilen entfällt die Garantieleistung. Reparaturen sollten nur von geschultem Personal durchgeführt werden. Bei Fragen wenden Sie sich an den Hersteller oder an den nächsten autorisierten Fachhändler.

  • Seite 6: Ersatzteilliste

    Technische Daten Schlackenhammer SHV 150 Länge 210 mm Gewicht 1,45 Kg Vibrationspegel * 2 m/s Geräuschpegel ** 76 dB (A) Schlagzahl 9000 min Frequenz der Hübe 150 Hz Länge der Hübe 6 mm Luftverbrauch 1,5 l/sec Luftdruck bar Anschlußgewinde R 1/4" i Schlauch l.
  • Seite 7 Ersatzteilliste Schlackenhammer SHV 150 Mutter 29900-17-6 Ventilhebel 29900-26-6 Kolbenwelle 29900-18-6 Stützring 29900-22-6 Meißelhalterung 29900-19-6 Kugel 29800-14-6 Deckel 29900-20-6 Zylinder 29900-27-6 Gehäuse 29900-24-6 Haltering 29800-16-6 Hülse 29900-25-6 Ventilbolzen 29900-28-6 Feder 29800-06-6 Dichtung 29800-19-6 Feder 29800-07-6 O-Ring 29800-22-6 12 Kolben 29800-09-6 Ventilfeder...
  • Seite 8 MD Drucklufttechnik GmbH & Co. KG Postfachadresse Postfach 31 16 51, 70476 Stuttgart Hausanschrift Telefon +49 (0)711 8 87 18 -0 info@mannesmann-demag.com Weissacher Straße 1, 70499 Stuttgart Telefax +49 (0)711 8 87 18 -100 www.MANNESMANN-DEMAG.com...
