Funktionsbeschreibung

Vorsicht: Symbole C1, C2...C10, die im Weiteren der vorliegenden Gebrauchsanweisung
vorkommen, beziehen sich auf Einstellungswerte, die zum Speicher des Schlosses bei der
Prozedur Speicher-Reset eingetragen werden (siehe auch Sektion: Schlosseinstellung
SL2000F im weiteren Teil dieser Gebrauchsanweisung).
Ausgänge
Das elektronische Schloss SL2000F hat drei physische Linienausgänge: Relaisausgang
(REL1) und Transistorausgänge (OUT1 und OUT2). Ausgänge REL1 und OUT1 können zur
Funktion Riegel oder Status eingestellt werden und Ausgang OUT2 ist hingegen zur
Signalisierung der Zustände: Türklinken und Alarm zugeschrieben. Die

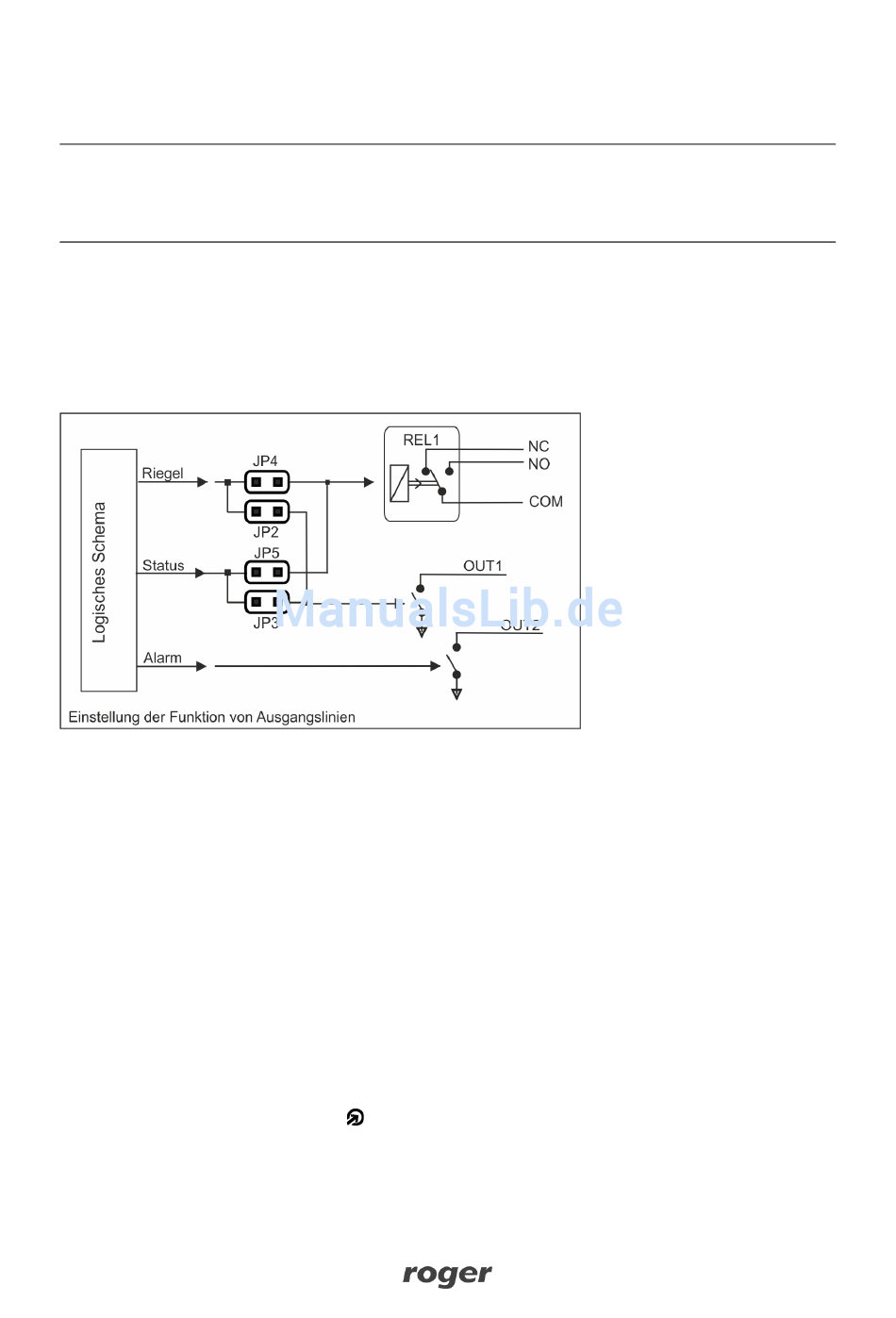

Einstellmöglichkeiten der Schlossausgangslinie wurden symbolisch auf der unteren
Abbildung dargestellt.
Der Relaisausgang REL1 stellt einen umschaltbaren Kontakt (NO/NC) von der
Belastbarkeit 1.5A/24V DC/AC bereit. Die Linien OUT1 und OUT2 gelten als Linien vom
Typ offener Kollektor, die sich im Normalbetrieb (ausgeschaltet) befinden und den
Zustand der hohen Impedanz vertreten, im Zustand der Auslösung hingegen gibt es
Minus der Versorgung an. Maximale Stromspannung an den Ausgängen OUT1/OUT2 ist
bis zu 50mA intern begrenzt, wobei die an diese Ausgänge angeschlossene Spannung die
Grenze von 15VDC nicht überschreiten darf. Im fabrikneuen Gerät ist der Ausgang REL1
der Funktion Riegel und der Ausgang OUT1 der Funktion Status zugeordnet. Die
Einstellungen können aber mithilfe der Jumper JP2, JP3, JP4 und JP5 verändert werden
(siehe Sektion: Montage des elektronischen Zahlschlosses im weiteren Teil der
vorliegenden Gebrauchsanweisung).
Funktion: Riegel
Die Linie Riegel gilt als monostabile Linie (kurzzeitig) und wird mithilfe eines beliebigen
NUTZER-Codes aktiviert oder infolge der Betätigung der sog. Ausgang-Taste. In der
Regel dient sie zur Steuerung mit dem Aktorelement, das die Tür sperrt (Türöffner,
magnetischer Jumper etc.). Physisch kann die Linie Riegel dem Relaisausgang REL1 oder
dem Transistorausgang OUT1 zugeordnet werden. Der aktuelle Zustand der Linie Riegel
wird auf der Anzeige LED OFFEM (Farbe grün) signalisiert, die ununterbrochen
leuchtet, wenn die Linie aktiv ist.
Funktion: Status
Die Linie Status gilt als bistabile Linie (sog. Falle) und veranschaulicht den aktuellen
Zustand der Ausrüstung des Schlosses, und ist inaktiv, wenn das Schloss im Zustand der
