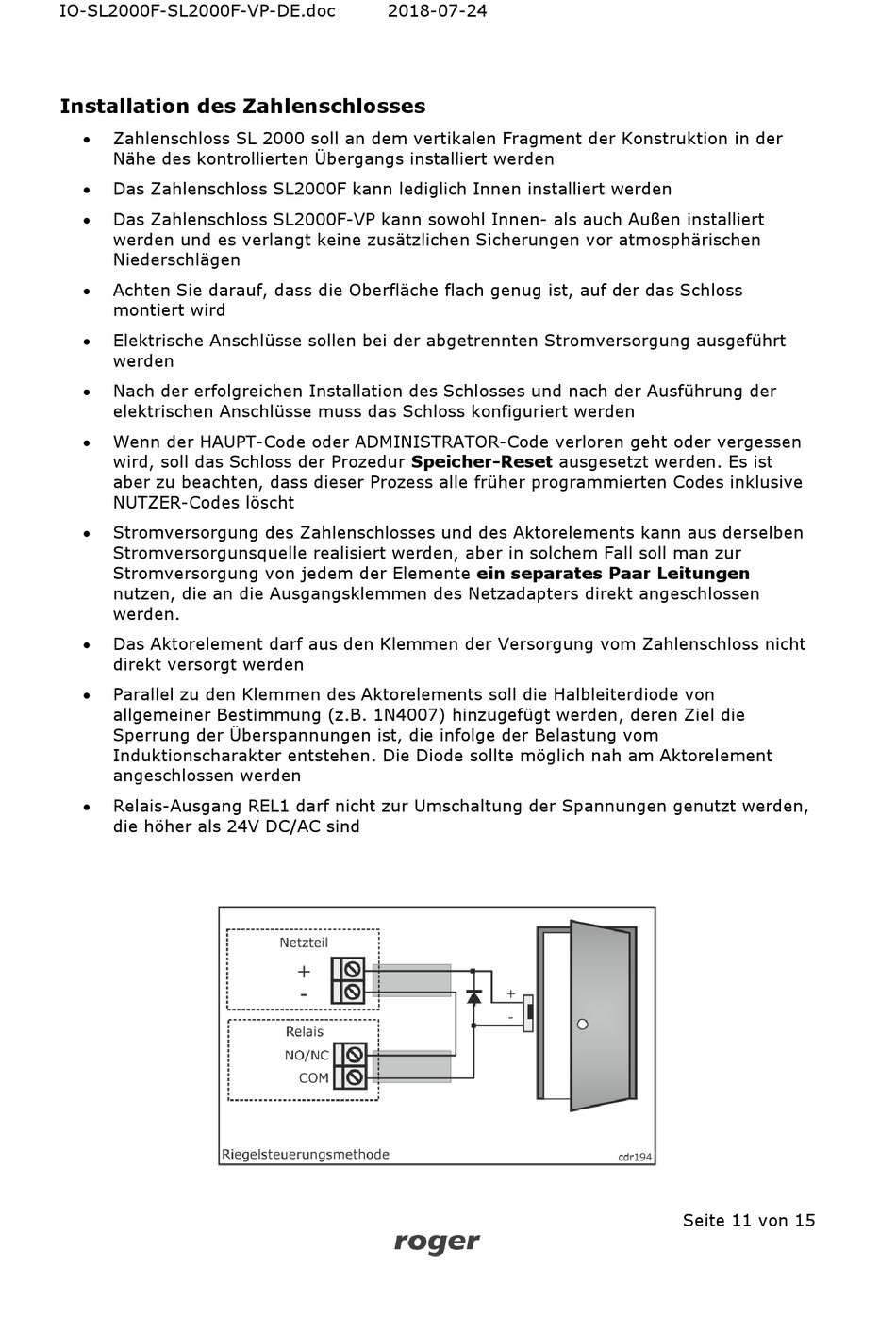

Installation des Zahlenschlosses
 Zahlenschloss SL 2000 soll an dem vertikalen Fragment der Konstruktion in der
Nähe des kontrollierten Übergangs installiert werden
 Das Zahlenschloss SL2000F kann lediglich Innen installiert werden
 Das Zahlenschloss SL2000F-VP kann sowohl Innen- als auch Außen installiert
werden und es verlangt keine zusätzlichen Sicherungen vor atmosphärischen
Niederschlägen
 Achten Sie darauf, dass die Oberfläche flach genug ist, auf der das Schloss
montiert wird
 Elektrische Anschlüsse sollen bei der abgetrennten Stromversorgung ausgeführt
werden
 Nach der erfolgreichen Installation des Schlosses und nach der Ausführung der
elektrischen Anschlüsse muss das Schloss konfiguriert werden
 Wenn der HAUPT-Code oder ADMINISTRATOR-Code verloren geht oder vergessen
wird, soll das Schloss der Prozedur Speicher-Reset ausgesetzt werden. Es ist
aber zu beachten, dass dieser Prozess alle früher programmierten Codes inklusive
NUTZER-Codes löscht
 Stromversorgung des Zahlenschlosses und des Aktorelements kann aus derselben
Stromversorgunsquelle realisiert werden, aber in solchem Fall soll man zur
Stromversorgung von jedem der Elemente ein separates Paar Leitungen
nutzen, die an die Ausgangsklemmen des Netzadapters direkt angeschlossen
werden.
 Das Aktorelement darf aus den Klemmen der Versorgung vom Zahlenschloss nicht
direkt versorgt werden
 Parallel zu den Klemmen des Aktorelements soll die Halbleiterdiode von
allgemeiner Bestimmung (z.B. 1N4007) hinzugefügt werden, deren Ziel die
Sperrung der Überspannungen ist, die infolge der Belastung vom
Induktionscharakter entstehen. Die Diode sollte möglich nah am Aktorelement
angeschlossen werden
 Relais-Ausgang REL1 darf nicht zur Umschaltung der Spannungen genutzt werden,
die höher als 24V DC/AC sind
