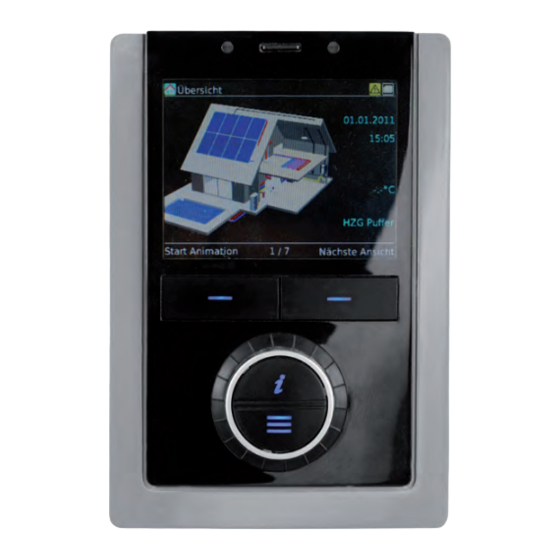

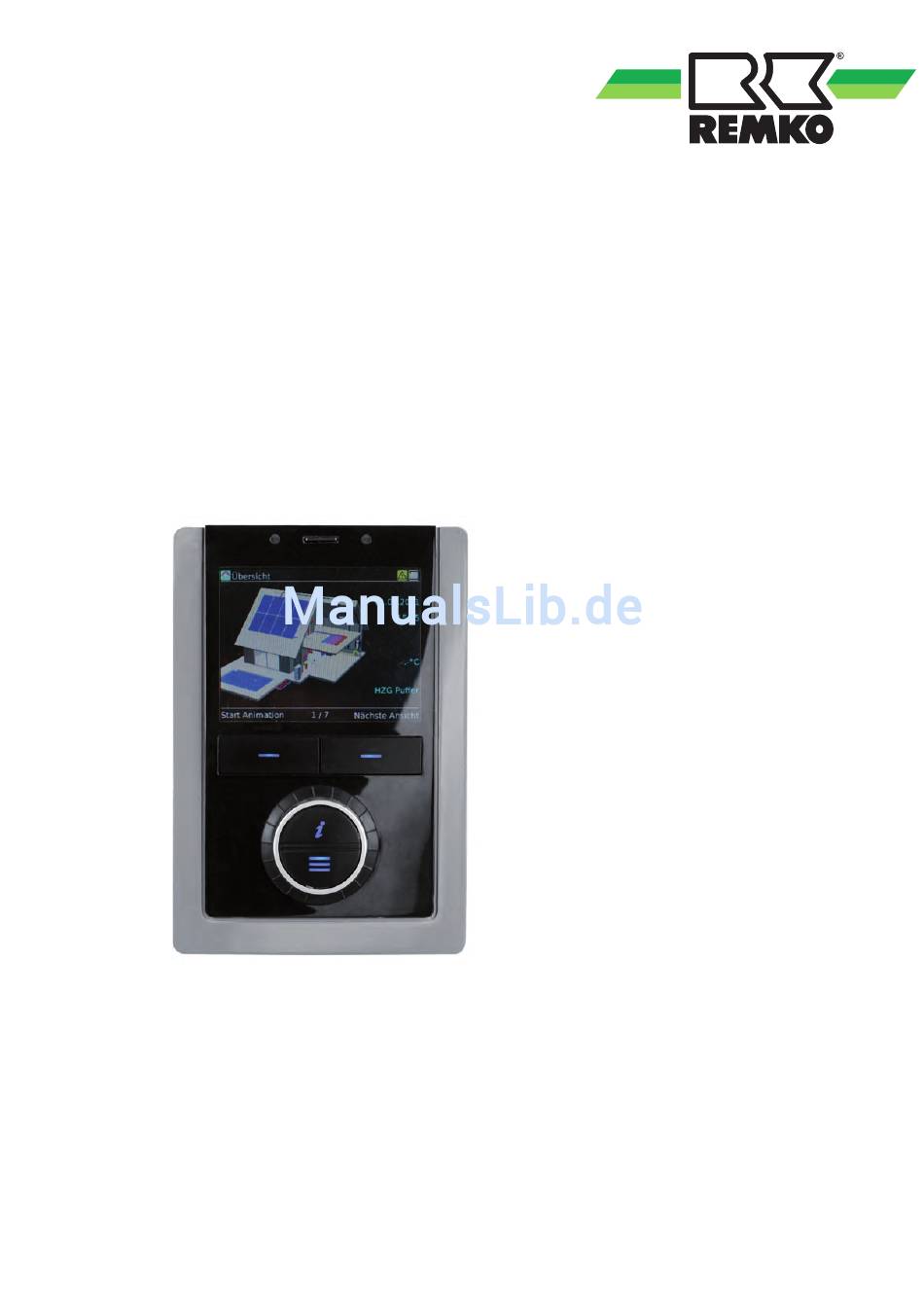

Bedienungsanleitung REMKO Smart-Control Serie HTS, WKF/WKF-compact und WKF Duo Handbuch für den versierten Fachmann Vor Beginn aller Arbeiten Anleitung lesen! 0121-2018-06 Version 2, de_DE...
Seite 2
Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Originalbedienungsanleitung...
REMKO Smart-Control Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Verlet- Lesen Sie vor der ersten Inbetriebnahme des zungen führen kann, wenn sie nicht gemieden Gerätes oder deren Komponenten die Betriebsan-...
1.4 Gefahren bei Nichtbeachtung Alle Gehäuseteile und Geräteöffnungen, z.B. Luftein- und -austrittsöffnungen, müssen frei der Sicherheitshinweise von fremden Gegenständen, Flüssigkeiten Die Nichtbeachtung der Sicherheitshinweise kann oder Gasen sein. sowohl eine Gefährdung für Personen als auch für Die Geräte sollten mindestens einmal jährlich die Umwelt und Geräte zur Folge haben.
Abnehmer im zeitlichen Zusammenhang mit Ver- kauf und Inbetriebnahme die dem Gerät beigefügte „Gewährleistungsurkunde” vollständig ausgefüllt an die REMKO GmbH & Co. KG zurückgesandt hat. Die Gewährleistungsbedingungen sind in den „Allgemeinen Geschäfts- und Lieferbedingungen“ aufgeführt. Darüber hinaus können nur zwischen Entsorgung der Geräte und Komponenten...
Auswahl eines Parameters einen Wert ändern. Abb. 2: Funktion der Tasten Auswahl Benutzer- /Expertenmodus HINWEIS! Die Einstellungen im Expertenmodus dürfen nur Abb. 1: Bedienelemente des Smart-Control von REMKO-autorisierten Installateur vorge- 1: SD-Karte nommen werden! 2: Anzeigedisplay 3: Softkey-Tasten...
REMKO Smart-Control Navigation und Parameteränderung Bestätigen Sie die Auswahl „Grundeinstellungen“ mit „OK“ (rechte Softkey-Taste). Hauptmenü aufrufen Drücken Sie die Menü-Taste bis die Menüpunkte "Information", „Einstellungen“ und "Meldungen" erscheinen. Grundeinstellungen Abb. 6: Grundeinstellungen Bestätigen Sie die Auswahl „Sprache/Zeit“ mit Abb. 4: Hauptmenü aufrufen „OK“...
Seite 9
Parameter auswählen Parameter ändern Drehen Sie den Drehknopf bis Sie zu dem Para- Drehen Sie am Drehknopf, um die Stundenzahl meter „Uhrzeit“ gelangen. einzustellen. Eine Drehung nach links verkleinert den Wert, eine Drehung nach rechts vergrößert In der unteren Leiste der Anzeige wird Ihnen die den Wert.
Sie können sich durch Software-Updates verän- cken die Taste . Daraufhin wird Ihnen ein Hilfe- dern und dienen in den folgenden Tabellen text angezeigt. hauptsächlich dem Verständnis der Funktionen. - Im Smart-Control wird die aktuelle Werksein- stellung durch eine grüne Markierung ange- zeigt.
Seite 11
Übersicht über die Menüs (Benutzerebene) Favoriten- EBENE 0 3D-Haus Warmwasser Raumklima... ebene Hauptmenü Schornstein- EBENE 1 Information Einstellungen Meldungen feger *) Grund- Grund- Fehlermeldungen EBENE 2 Modus informationen einstellungen Warnhinweise Warmwasser Solar Solar Ventil Warmwasser Warmwasser Laufzeit Speicher- Speicher- energie energie Ungemischter Ungemischter...
Animation "3-D Haus" Erläuterung der Betriebszustände: Nach Beenden des Inbetriebnahmeassistenten Kreislauf ist in Betrieb des Smart-Control sehen Sie das Startbild mit 3D- Warmwasser o. Heizung wird solar erwärmt Haus. Durch Drücken der linken Softkey-Taste starten Sie die Animation. Um wieder zum Startbild Die Wärmepumpe ist in Betrieb...
Seite 13
Favoritenebene: für den Benutzer Über den Drehknopf (Drehung nach rechts) gelangen Sie zu weiteren Ansichten. Dort können Sie schnell und unkompliziert die wichtigsten Para- meter verstellen und den Ertrag in Kilowattstunden ablesen Warmwasser Die Speicher-Soll-Temperatur (Einstellung mit der linken Softkey-Taste, danach mit "OK" bestä- tigen) ist die Temperatur, auf die das Warmwasser erwärmt werden soll um den Komfort sicher zu stellen.
REMKO Smart-Control Raumklima 1 x Warmwasser / Partymodus Über Kälter/Wärmer kann die Temperatur der Hei- Die Aktivierung des Partymodus (Auswahl mit der zung angepasst werden (Einstellung mit der linken rechten Softkey-Taste) hat zur Folge, dass das Softkey-Taste, danach mit "OK" bestätigen). Ist die nächste Zeitfenster mit reduziertem Betrieb der...
Seite 15
Mit der rechten Softkey-Taste kann "Abwesenheit" aktiviert werden. Die Anlage arbeitet dann bis zum erneuten Drücken der rechten Softkey-Taste im Absenkbetrieb. Benutzerpro l A 15:45 Abb. 24: Beispieldiagramm Solarertrag 12 15 18 21 24 HINWEIS: Mit aktivierten PV-Funktion werden auch diese Abb.
REMKO Smart-Control Menüpunkt "Hauptmenü" Durch Drücken der Menü-Taste gelangen Sie in das Hauptmenü. Es gibt einen Expertenmodus und einen Benutzer-Modus . Die beiden Berechtigungsstufen sind durch Icons gekennzeichnet. Einige Menüpunkte und Parameter sind nur im Expertenmodus sichtbar. Sie dürfen nur von Fachkräften eingestellt werden! Abb.
Seite 17
Menüpunkt "Information" - Benutzer Dieses Menü enthält Informationen über den aktuellen Betriebszustand der Anlage. Mit der rechten Taste kann das Menü geöffnet werden. Durch drücken der linken Taste kann man jeweils wieder eine Ebene in der Menüstruktur nach oben springen. Durch Drehen des Drehknopfes kann ein anderer Menüpunkt (zum Bei- spiel "Einstellungen") ausgewählt werden.
Seite 21
Menüpunkt "Information" (Fortsetzung) - Benutzer Berechti- Menüpunkt Menüpunkt Ebene 3 Infos gungsstufe Ebene 2 Wärmepumpen Status Verbleibende Sperrzeit Abtaustatus Kompressorstatus Fehlercode (Außen) Viele der ein- Fehlercode (Innen) Wärmepumpe zelnen Infotexte Zieltemperatur zu den Menü- (I/O 2) *5) punkten der Freigabesignal Ebenen 2-3 finden Sie in Verdichtersperre...
Seite 22
REMKO Smart-Control Menüpunkt "Information" (Fortsetzung) - Benutzer Berechti- Menüpunkt Menüpunkt Ebene 3 Infos gungsstufe Ebene 2 Aktuelle Leistung Solarertrag Solarertrag (Tag) Solar Solarertrag (Woche) Solarertrag (Monat) Solarertrag (Jahr) Therm. Leistung Wärmepumpe Therm. Energie (Tag) Therm. Energie (Woche) Viele der ein- Therm.
Seite 23
Menüpunkt "Information" (Fortsetzung) - Benutzer Berechti- Menüpunkt Menüpunkt Ebene 3 Infos gungsstufe Ebene 2 Aktuelle Leistung Haushalt Energie Haushalt (Tag) Haushalt Energie Haushalt (Woche) Energie Haushalt (Monat) Energie Haushalt (Jahr) Leistung Photovoltaik Ertrag Photovoltaik (Tag) Ertrag Photovoltaik (Woche) Ertrag Photovoltaik (Monat) Ertrag Photovoltaik (Jahr) Ertrag Photovoltaik Leistung Einspeisung...
Seite 24
REMKO Smart-Control Menüpunkt "Einstellungen" - Benutzer In diesem Menü können Einstellungen vorgenommen werden. Sie können zum Beispiel Warmwasser- und Heizungstemperaturen anpassen oder Zeiteinstellungen ändern. Mit der rechten Taste kann das Menü geöffnet werden. Durch drücken der linken Taste kann man jeweils wieder eine Ebene in der Menüstruktur nach oben springen.
Seite 27
Menüpunkt "Einstellungen" (Fortsetzung) - Benutzer Berechti- Menüpunkt Menüpunkt Ebene 3 Menüpunkt Ebene 4 Infos gungsstufe Ebene 2 Anzahl der Stromtarife Viele der ein- Wärmepumpe Stufentarif Zeitfeld Tarif 1-9 zelnen Infotexte zu den Menü- Stromtarif 1-9 punkten der Ebenen 2-4 Stromtarif 1 finden Sie in PV-Strom Vergütung Einspeisung...
- Bei den Angaben in den eckigen Klammern [xx] handelt es sich um die Werkseinstellungen. Sie können sich durch Software-Updates verän- dern und dienen in den folgenden Tabellen hauptsächlich dem Verständnis der Funktionen. - Im Smart-Control wird die aktuelle Werksein- stellung durch eine grüne Markierung ange- zeigt.
Seite 29
Übersicht über die Menüs (Expertenebene) Favoriten- EBENE 0 3D-Haus Warmwasser Raumklima... ebene Hauptmenü Schornstein- Installations- Manueller EBENE 1 Information Einstellungen Meldungen feger *) assistent Modus Grund- Grund- Start des Fehlermeldungen EBENE 2 Modus Aktoren Installations- Warnhinweise informationen einstellungen programms Parameter siehe Warmwasser Sensoren Solar...
REMKO Smart-Control 4.2 Inbetriebnahmeassistent Zuweisung der eindeutigen Gerätekennung Hier können bis zu 3 Smart-Control-Geräte adres- Beim erstmaligen Starten des Reglers wird der siert werden. Inbetriebnahmeassistent gestartet, um die Grund- programmierung des vorhandenen Systems vorzu- Mit dem Drehknopf Gerätekennung auswählen und nehmen.
Seite 31
Land einstellen Länderspezifische Einstellungen einstellen Mit dem Drehknopf Land auswählen und mit "OK" Bitte bestätigen Sie diesen Parameter um die län- Eingabe bestätigen. derspäzifischen Einstellungen zu laden. Die Aus- wahl des Landes bestimmt die Voreinstellung von Datumsformat, Einheiten und Temperaturbegren- zungen.
Seite 32
REMKO Smart-Control Werks- Menüpunkt Parameter einstellung Polski Einstellung des Datums Čeština Datum 01 . 01 . 2011 Auf „Weiter“ drücken. Einstellen der Zeitzone für die Winterzeit Die Auswahl der Zeitzone ermöglicht eine automa- tische Umstellung zwischen Sommer- und Winter- zeit. Angegeben ist jeweils die gültige Zeitzone im Abb.
Benutzereinstellungen laden Betriebsweise Bei Erstinstallation des Reglers wird dieser Para- meter mit "NEIN" bestätigt. Wird ein neuer Softwarestand nach erfolgter Erst- installation installiert, so kann mit "JA" bestätigt werden und alle bereits vorhandenen Parameter werden erneut übernommen. Eine komplette neue Installation entfällt dann.
REMKO Smart-Control Trinkwassererwärmung Speicher Solltemperatur Optional die Funktion „Trinkwassererwärmung“ Gewünschte Beladetemperatur für den Warmwas- aktivieren oder deaktivieren. Aktivieren Sie die serspeicher. Trinkwassererwärmung falls Trinkwasser zum Bei Solarertrag kann der Speicher deutlich wärmer Waschen oder Duschen erwärmt werden soll (mit werden. Die maximale Temperatur bei Solarbela- dem Drehknopf auswählen und mit "OK"...
Warmwasser Zirkulation Zirkulationstyp Falls im Gebäude eine Warmwasser-Zirkulations- (In Abhängigkeit des verwendeten Sensors) pumpe vorhanden ist die über den Regler energie- Impuls-Zirkulation: sparend gesteuert werden soll, muss diese Funk- tion Aktiviert werden (mit dem Drehknopf Wird durch eine Kurzzapfung am Strömungs- auswählen und mit "OK"...
Seite 36
REMKO Smart-Control Impulsgeführte Zirkulation - Impulsgeführte Zirkulation - Laufzeit der Zirkulation Wiedereinschaltsperre Einschaltzeit der Zirkulationspumpe nach einem Nach der Laufzeit der Zirkulationspumpe ist ein Zapfimpuls. erneuter Start der Pumpe während der Wiederein- schaltsperre nicht möglich. Dies verhindert einen Bei sehr kurzer Zirkulationsleitung ist ggf. eine unnötigen permanenten Betrieb der Pumpe bei...
Seite 37
Ungemischter Heizkreis Heizkreismodus Festwertregelung Optional die Funktion „Ungemischter Heizkreis“ Geben Sie die Solltemperatur bei einer Festwertre- aktivieren oder deaktivieren. (mit dem Drehknopf gelung an (mit dem Drehknopf auswählen und mit auswählen und mit "OK" bestätigen). "OK" bestätigen). Auf dieser Temperatur wird der Heizkreis während der Festwertregelung perma- nent gehalten.
Seite 38
REMKO Smart-Control 2. gemischter Heizkreis Norm-Vorlauftemperatur: Aktivieren falls ein Heizkreis mit einer Flächenhei- Die Norm-Vorlauftemperatur entspricht der Soll- zung vorhanden ist. (mit dem Drehknopf aus- Temperatur des heizwassers bei der Normaußen- wählen und mit "OK" bestätigen) temperatur des Gebäudestandortes. Ist die Hei- zung bei niedrigen Außentemperaturen nicht warm...
Seite 39
Systemtrennung Aktivieren falls ein gemischter Heizkreis durch einen Wärmetauscher getrennt ist. Bei Aktivierung der Systemtrennung erfolgt eine Anhebung der Solltemperatur (mit dem Drehknopf auswählen und mit "OK" bestätigen). Abb. 51: Norm-Vorlauftemperatur einstellen Norm-Außentemp. Abb. 53: Systemtrennung aktivieren Werks- Menüpunkt Parameter einstellung Deaktiviert Systemtren-...
Seite 40
REMKO Smart-Control Einstellen der Gebäudezeitkonstante Mit der Gebäudezeitkonstante geben Sie die Wärmespeicherfähigkeit des Gebäudes an. Die Gebäudezeit- konstante ist abhängig von der Gebäudeart (siehe Tabelle). Die Eingabe (mit dem Drehknopf auswählen und mit "OK" bestätigen) ist auch abhängig vom individuellen Temperaturempfinden, daher handelt es sich bei den Angaben in der Tabelle um Richtwerte.
Seite 41
Kühlfunktion Kühlung über ungemischten Heizkreis Aktivieren (mit dem Drehknopf auswählen und mit Wenn eine aktive Kühlung über den ungemischten "OK" bestätigen) falls das Gebäude im Sommer Heizkreis erfolgen soll, wird dieser Parameter akti- mit der Wärmepumpe aktiv gekühlt werden soll. viert.
Seite 42
REMKO Smart-Control Wahl des Pumpensystems Solare Drehzahlregelung Wahl des Pumpensystems für die Drehzahlrege- Aktivieren Sie die solare Drehzahlregelung wenn lung (mit dem Drehknopf auswählen und mit "OK" die Solarkreispumpe entsprechend der Solarleis- bestätigen). Die Drehzahlregelung ist für einen tung modulieren soll.
Seite 43
Volumenstromsensor Einstellung der Impulsrate des Solar-Volumenstromsensors Die Wärmemenge der solaren Erträge wird perma- nent erfasst und ist als Tages- und Summenwert Die Impulsrate muss nur geändert werden wenn abrufbar gespeichert. die Impulsrate an das bauseitige System ange- passt werden muss (mit dem Drehknopf aus- Wenn kein Volumenstromsensor vorhanden ist, wählen und mit "OK"...
Seite 44
REMKO Smart-Control Wärmeträgermedium Soll-Temperatur des Speichers bei solarer Beladung Auswahl (mit dem Drehknopf auswählen und mit "OK" bestätigen) der eingefüllten Solarflüssigkeit Bei Erreichen der Soll-Temperatur Solar wird die zur Berechnung der solaren Wärmemenge. Solarkreispumpe abgeschaltet. Bei aktivierter Kol- lektorkühlfunktion kann die Temperatur des Spei- chers weiter ansteigen, bis zur eingestellten maxi- malen Temperatur.
Seite 45
System verbunden, z.B. wassergeführter Kamin, muss dieser Parameter aktiviert werden und der S 09-Fühler installiert sein. Fa. REMKO empfiehlt einen Brauchwassermischer zu installieren. Nachdem die letzten Parameter in den Inbetrieb- nahmeassistenten eingegeben wurden wechselt das Display-Bild in den Übersicht-Modus (3D-Haus).
Die Auslegung sowie die Planung der bauseitigen Hydrauliken muss durch den Fachinstallateur erfolgen! Anlagenspezifische Parameter, wie Heizgrenzen und Bivalenzpunkt, empfehlen wir auf Auslegungsdaten anzupassen! Weitere Hydraulikbeispiele finden Sie unter "www.remko.de" Hydraulikschema zum Wärmepumpenpaket HTS Köln Funktionen: Heizen oder Kühlen, Betriebsart: monoenergetisch oder bivalent alternativ Nur ein Kreis zur Kühlung möglich;...
Seite 47
Hydraulikschema zum Wärmepumpenpaket WKF Köln Funktionen: Heizen oder Kühlen, Betriebsart: monoenergetisch oder bivalent alternativ Nur ein Kreis zur Kühlung möglich; aktive Kühlung oder Fußbodenheizung (stille Kühlung) Die Betriebsart kann hier nur monoenergetisch bivalent alternativ erfolgen! Abb. 69: Beispiel Hydraulikschema zum WP-Paket WKF Köln Außenmodul Kühlkreis Innenmodul...
Seite 48
REMKO Smart-Control Hydraulikschema zum Wärmepumpenpaket WKF Köln Duo Funktionen: Heizen oder Kühlen, Betriebsart: monoenergetisch oder bivalent alternativ Nur ein Kreis zur Kühlung möglich; aktive Kühlung oder Fußbodenheizung (stille Kühlung) Die Betriebsart kann hier nur monoenergetisch bivalent alternativ erfolgen! Abb. 70: Beispiel Hydraulikschema zum WP-Paket WKF Köln Duo Außenmodul 1...
Seite 49
Menüpunkt Parameter Werkseinstellung Einstellung Uhrzeit Stunden / Minuten Grundeinstellung Aktivierung Wärmepumpe Aktiviert / deaktiviert Aktiviert Monoenergetisch/ Betriebsart Monoenergetisch bivalent alternativ Trinkwassererwärmung Aktiviert / deaktiviert Aktiviert Speicher Soll-Temperatur "40 °C - 65 °C" 45 °C Warmwasser-Zirkulation Aktiviert / deaktiviert Deaktiviert Zirkulationstyp Impuls Deaktiviert Laufzeit der Zirkulation...
Seite 50
REMKO Smart-Control Menüpunkt Parameter Werkseinstellung 2. gemischter Heizkreis Aktiviert / deaktiviert Deaktiviert Heizkreismodus Heizkurve Deaktiviert Fußpunkt Heizkurve "15 °C - 25 °C" 20 °C Norm-Vorlauftemperatur "28 °C - 90 °C" 35 °C Norm-Außentemperatur "0 °C - 20 °C" 20 °C...
Seite 51
Hydraulikschema zum Wärmepumpenpaket HTS Frankfurt Funktionen: Heizen und Warmwasser, Betriebsart: monoenergetisch oder bivalent alternativ. Solar vorbe- reitet. Einbindung Feststoff möglich. Die Betriebsart kann hier nur monoenergetisch bivalent alternativ erfolgen! Abb. 71: Beispiel Hydraulikschema zum WP-Paket HTS Frankfurt Außenmodul 1 Kaltwasser Außenmodul 2 (Nur HTS 260) Warmwasser Innenmodul...
Seite 52
REMKO Smart-Control Hydraulikschema zum Wärmepumpenpaket WKF Frankfurt Funktionen: Heizen und Warmwasser, Betriebsart: monoenergetisch oder bivalent alternativ. Solar vorbe- reitet. Einbindung Feststoff möglich. Die Betriebsart kann hier nur monoenergetisch bivalent alternativ erfolgen! Abb. 72: Beispiel Hydraulikschema zum WP-Paket WKF Frankfurt Außenmodul...
Seite 53
Hydraulikschema zum Wärmepumpenpaket WKF Frankfurt Duo Funktionen: Heizen und Warmwasser, Betriebsart: monoenergetisch oder bivalent alternativ. Solar vorbe- reitet. Einbindung Feststoff möglich. Die Betriebsart kann hier nur monoenergetisch bivalent alternativ erfolgen! Abb. 73: Beispiel Hydraulikschema zum WP-Paket WKF Frankfurt Duo Außenmodul 1 Zweiter Wärmeerzeuger Außenmodul 2 (WKF Duo) Kühlkreis...
Seite 55
Menüpunkt Parameter Werkseinstellung 2. gemischter Heizkreis Aktiviert / deaktiviert Deaktiviert Heizkreismodus Heizkurve Deaktiviert Fußpunkt Heizkurve "15 °C - 25 °C" 20 °C Norm-Vorlauftemperatur "28 °C - 90 °C" 35 °C Norm-Außentemperatur "0 °C - 20 °C" 20 °C Systemtrennung FBH Aktiviert / deaktiviert Deaktiviert Sollwerterhöhung...
Seite 56
REMKO Smart-Control Hydraulikschema zum Wärmepumpenpaket HTS Frankfurt Solar Funktionen: Heizen/Warmwasser und Solar, Betriebsart: monoenergetisch oder bivalent möglich Die Betriebsart kann hier monoenergetisch oder bivalent alternativ erfolgen! Abb. 74: Beispiel Hydraulikschema zum WP-Paket HTS Frankfurt Solar Außenmodul 1 Kaltwasser Außenmodul 2 (Nur HTS 260)
Seite 57
Hydraulikschema zum Wärmepumpenpaket WKF Frankfurt Solar Funktionen: Heizen/Warmwasser und Solar, Betriebsart: monoenergetisch oder bivalent möglich Die Betriebsart kann hier monoenergetisch oder bivalent alternativ erfolgen! Abb. 75: Beispiel Hydraulikschema zum WP-Paket WKF Frankfurt Solar Außenmodul Warmwasser Innenmodul Heizkreis ungemischt Speicher H1-2: Heizkreise gemischt Kessel / Wandheizgerät Zirkulation Kaltwasser...
Seite 58
REMKO Smart-Control Hydraulikschema zum Wärmepumpenpaket WKF Frankfurt Duo Solar Funktionen: Heizen/Warmwasser und Solar, Betriebsart: monoenergetisch oder bivalent möglich Die Betriebsart kann hier monoenergetisch oder bivalent alternativ erfolgen! Abb. 76: Beispiel Hydraulikschema zum WP-Paket WKF Frankfurt Duo Solar Außenmodul 1 Kühlkreis Außenmodul 2 (WKF Duo)
Seite 59
Menüpunkt Parameter Werkseinstellung Einstellung Datum Jahr / Monat / Tag Grundeinstellung Einstellung Uhrzeit Stunden / Minuten Grundeinstellung Aktivierung Wärmepumpe Aktiviert / deaktiviert Aktiviert Monoenergetisch/ Betriebsart Monoenergetisch bivalent alternativ Trinkwassererwärmung Aktiviert / deaktiviert Aktiviert Speicher Soll-Temperatur "40 °C - 65 °C" 45 °C Warmwasser-Zirkulation Aktiviert / deaktiviert...
Seite 60
REMKO Smart-Control Menüpunkt Parameter Werkseinstellung 2. gemischter Heizkreis Aktiviert / deaktiviert Deaktiviert Heizkreismodus Heizkurve Deaktiviert Fußpunkt Heizkurve "15 °C - 25 °C" 20 °C Norm-Vorlauftemperatur "28 °C - 90 °C" 35 °C Norm-Außentemperatur "0 °C - 20 °C" 20 °C...
4.4 Menüstruktur des Reglers Menüpunkt "Information" - Experte Dieses Menü enthält Informationen über den aktuellen Betriebszustand der Anlage. Mit der rechten Taste kann das Menü geöffnet werden. Durch Drehen des Drehknopfes kann ein anderer Menüpunkt (zum Beispiel "Einstellungen") ausgewählt werden. Durch Drücken von "OK" (rechte Softkey-Taste) gelangen Sie zu den weiteren Untermenüs des Menüpunktes "Information".
Seite 62
REMKO Smart-Control Menüpunkt "Information" (Fortsetzung) - Experte Berechti- Menüpunkt Menüpunkt Menüpunkt Ebene 3 Infos gungsstufe Ebene 2 Ebene 4 Hardware Con- trolPanel Hardware Software Con- trolPanel Software Software (I/O 2) Grundinfor- Versionsnummer mationen (Forts.) Linux Kernel ControlPanel Linux Kernel µPC Version *2) Viele der ein- µPC Software...
Seite 73
Menüpunkt "Information" (Fortsetzung) - Experte Berechti- Menüpunkt Menüpunkt Ebene 3 Infos gungsstufe Ebene 2 Volumenstrom S27 Checkliste Impuls-Zählerstand S28 (Forts.) Viele der ein- Impuls-Zählerstand S29 zelnen Infotexte IP der KNX-Schnittstelle zu den Menü- punkten der MAC der KNX-Schnittstelle Ebenen 2-3 finden Sie in PA der KNX-Schnittstelle Ihrem Smart-...
Seite 74
REMKO Smart-Control Menüpunkt "Einstellungen" - Experte In diesem Menü können Einstellungen vorgenommen werden. Sie können zum Beispiel Warmwasser- und Heizungstemperaturen anpassen oder Zeiteinstellungen ändern. Mit der rechten Taste kann das Menü geöffnet werden. Durch drücken der linken Taste kann man jeweils wieder eine Ebene in der Menüstruktur nach oben springen.
Seite 75
Menüpunkt "Einstellungen" (Fortsetzung) - Experte Berechti- Menüpunkt Menüpunkt Menüpunkt Menüpunkt Ebene 5 gungsstufe Ebene 2 Ebene 3 Ebene 4 Smart Com Schnittstellensuche IP der KNX-Schnittstelle PA der KNX-Schnittstelle Multicast Adresse PA des Reglers Programmiermodus Ein/Aus (Umschaltung) Heizen/Kühlen (Umschaltung) Heizen/Kühlen (Status) SMT Betriebsmodus (Umschaltung) SMT Betriebsmodus (Status) Außentemperatur...
Seite 76
REMKO Smart-Control Menüpunkt "Einstellungen" (Fortsetzung) - Experte Berechti- Menüpunkt Menüpunkt Menüpunkt Menüpunkt Ebene 5 gungsstufe Ebene 2 Ebene 3 Ebene 4 Kühlkreis Raumtemp. Ungem. HK Feuchte 1. gem. HK Feuchte. 2. gem. HK Feuchte 3. gem. HK Feuchte 4. gem. HK Feuchte Kühlkreis Feuchte...
Seite 77
Menüpunkt "Einstellungen" (Fortsetzung) - Experte Berechti- Menüpunkt Menüpunkt Ebene 3 Menüpunkt Ebene 4 Infos gungsstufe Ebene 2 Wärmepumpe Zusatz-Wärmeerzeuger PV-Strom Nutzung Stufentarife Trinkwassererwärmung Warmwasserzirkulation Hygienefunktion Ungemischter Heizkreis 1. gemischter Heizkreis Viele der ein- 2. gemischter Heizkreis zelnen Infotexte zu den Menü- 3.
Seite 78
REMKO Smart-Control Menüpunkt "Einstellungen" (Fortsetzung) - Experte Berechti- Menüpunkt Menüpunkt Ebene 3 Menüpunkt Ebene 4 Infos gungsstufe Ebene 2 Max. Temperatur Max. Temperatur Hyste- rese Min. Temperatur Kollektor Min. Temperatur Hysterese Einschalt-Differenz Ausschalt-Differenz Soll-Temp. Solar Soll-Temp. Solar Hyste- rese Speicher Kollektor Kühlfunktion EIN-...
Seite 79
Menüpunkt "Einstellungen" (Fortsetzung) - Experte Berechti- Menüpunkt Menüpunkt Ebene 3 Menüpunkt Ebene 4 Infos gungsstufe Ebene 2 Speicher Soll-Temp. Modus Zeitprogramm A Zeitprogramm B Zeitprogramm C Trinkwasser-Erwärmung Toleranz während ECO-Betrieb Nachheizen 2. WE Drehzahl in WW A43 Pumpenparallellauf Zirkulationstyp Viele der ein- Zirkulation Soll-Temp.
Seite 80
REMKO Smart-Control Schaltzeiten Zirkulation werksseitig Bezeichnung Wertebereich Werkseinstellung Kundenanlage Zeitprogramm Mo-So Mo-So 00:00-24:00 Uhr Hygienefunktion Bezeichnung Wertebereich Werkseinstellung Kundenanlage Soll-Temperatur "60 °C - 75 °C" 60 °C Aktivierungstag Mo-So Montag Aktivierungszeitpunkt Std / Min 20:00 Uhr Überprüfungszeit 24 h - 72 h...
Seite 81
Menüpunkt "Einstellungen" (Fortsetzung) - Experte Berechti- Menüpunkt Menüpunkt Ebene 3 Menüpunkt Ebene 4 Infos gungsstufe Ebene 2 Gebäudezeitkonstante Norm-Heizlast Norm Außentemp. Gebäudeanpassung (Heizen) Norm Außentemp. (Kühlen) Trägheit der Heizkurve Raumklima-Modus Zeitprogramm Heizen/Kühlen Modus Abstand Heizgrenze Abstand Kühlgrenze Status Estrichfunktion Start / End Temperatur Estrichtrocknungsfunktion Max.Temperatur Viele der ein-...
Seite 82
REMKO Smart-Control Menüpunkt "Einstellungen" (Fortsetzung) - Experte Estrichfunktion Bezeichnung Wertebereich Werkseinstellung Kundenanlage Status Estrichfunktion aktiviert / deaktiviert deaktiviert Start-/End-/Max/-temp. "10 °C-50 °C"/"20 °C-50 °C" 20 °C/35 °C Schrittweise Aufheizphase 0,0 K - 10,0 K 5,0 K Trocknungszeit 0,0 h - 192 h 24 h Haltezeit hohe Temp.
Seite 87
Menüpunkt "Einstellungen" (Fortsetzung) - Experte Berechti- Menüpunkt Ebene 2 Menüpunkt Ebene 3 Menüpunkt Ebene 4 Infos gungsstufe Betriebsweise Verhalten bei Sperrsignal Min. Pumpendrehzahl A 43 (%) Zusatz-Wärmeerzeuger Max. Pumpendrehzahl A 43 (%) Interne Pumpe Verzögerung Umschalt- aktiv/deaktiv ventil Korrektur Raumtemperatursensor Control Panel 1 Korrektur Raumfeuchtesensor Viele der ein-...
Seite 88
REMKO Smart-Control Menüpunkt "Schornsteinfeger" - Experte Berechti- Menüpunkt Ebene 2 Menüpunkt Ebene 3 Infos gungsstufe Modus Normal Betrieb / Prüfmodus Infotexte finden Warmwasser Ventil Deaktiviert / aktiviert Sie im Smart- Control Laufzeit 15 - 90 Minuten Modus normaler Betrieb WW Ventil deaktiviert...
Seite 89
Menüpunkt "Meldungen" - Experte Durch Drücken von "OK" (rechte Softkey-Taste) gelangen Sie zu den weiteren Untermenüs des Menü- punktes "Meldungen". Hier werden Betriebmeldungen, Warnhinweise und Fehlermeldungen angezeigt. Zeichenerklärung: Warnmeldung Fehlermeldung Sollte eins der abgebildeten Zeichen in der Kopfzeile des Regeldisplays erscheinen, gehen Sie bitte in diesen Menüpunkt "Meldungen"...
Seite 90
REMKO Smart-Control Menüpunkt "Meldungen" (Fortsetzung) - Experte Manueller Modus (Relaistest) (Fortsetzung) Parameter Auswahlparameter auto Pumpe 2. gemischter Heizkreis auto Pumpe 4. gemischter Heizkreis *5) A13.2 auto Umschaltventil Kühlen öffnen stop Mischer 1. gemischter Heizkreis A20/A21 schließen auto öffnen stop Mischer 3. gemischter Heizkreis *5) A20.2/21.2...
Seite 91
Menüpunkt "Meldungen" (Fortsetzung) - Experte Manueller Modus (Relaistest) (Fortsetzung) Parameter Auswahlparameter öffnen stop Mischer 4. gemischter Heizkreis *5) A24.2/A25.2 schließen auto auto Kompressor erzwungen aus auto Betriebsart Wärmepumpe auto Zusatz-Wärmeerzeuger auto Freigabe Wärmepumpe auto Alarmsignal geschl. offen auto Solarkreispumpe Status Drehzahl 10 % - 100 % auto...
Seite 92
REMKO Smart-Control Menüpunkt "Meldungen" (Fortsetzung) - Experte Manueller Modus (Relaistest) (Fortsetzung) Parameter Auswahlparameter auto Pumpe Innenmodul (oben) Drehzahl 10 % - 100 % auto Pumpe Innenmodul (unten) *5) A43.2 Drehzahl A43.2 10 % - 100 % auto Wärmepumpenanforderung Zieltemperatur 10 % - 100 % auto Pumpe 2.
Seite 93
Manueller Modus (Sensoren) Parameter Auswahlparameter Sensoren Manueller Modus permanent deaktiviert 15 Minuten Sensorwert Kollektortemperatur Vorgabewert Temperatur -60°C - 250°C Sensorwert Speichertemperatur unten Vorgabewert Temperatur -60°C - 250°C Sensorwert Vorlauftemperatur Solar Vorgabewert Temperatur -60°C - 250°C Sensorwert Rücklauftemperatur Solar Vorgabewert Temperatur -60°C - 250°C Sensorwert Zirkulationstemperatur...
Seite 94
REMKO Smart-Control Menüpunkt "Meldungen" (Fortsetzung) - Experte Manueller Modus (Sensoren) (Fortsetzung) Parameter Auswahlparameter Sensorwert Speichertemperatur oben Vorgabewert Temperatur -60°C - 250°C Sensorwert Speichertemperatur mitte Vorgabewert Temperatur -60°C - 250°C Sensorwert Außentemperatur Vorgabewert Temperatur -60°C - 250°C Sensorwert 1. gemischter Heizkreis Rücklauftemperatur...
Seite 95
Menüpunkt "Meldungen" (Fortsetzung) - Experte Manueller Modus (Sensoren) (Fortsetzung) Parameter Auswahlparameter Sensorwert Wärmeerzeuger Rücklauftemperatur Vorgabewert Temperatur -60°C - 250°C Energieversorger (EVU) externe Sperre auto Fehler Wärmepumpe auto Kompressor aktiv auto Enteisung (Abtauung) aktiv auto Sensorwert Volumenstrom Solar Vorgabewert Volumenstrom 0 l/min - 100 l/min" Sensorwert Volumenstrom (Innenmodul) Vorgabewert...
REMKO Smart-Control 4.5 Einstellung der Heizkurven - Fußpunkt mit rechter Softkey-Taste aktivieren, mit dem Drehknopf einstellen und mit rechter Softkey- Heizkreismodus Heizkurve Taste bestätigen. Die Heizkurve kann an drei Punkten abhängig von den baulichen und örtlichen Gegebenheiten des Gebäudes eingestellt werden: Fußpunkt...
Seite 97
Beispiel Aktivierung eines Heizkreises, Norm-Vorlauftemperatur: z.B. 1. gemischter Heizkreis Die Norm-Vorlauftemperatur entspricht der Soll- Aktivierung eines Heizkreises mit einer Flächenhei- Temperatur des heizwassers bei der Normaußen- zung. temperatur des Gebäudestandortes. Ist die Hei- zung bei niedrigen Außentemperaturen nicht warm 1. Freigabe des Heizkreises bei Inbetriebnahme. genug, sollte die Norm-Vorlauftemperatur höher eingestellt werden.
REMKO Smart-Control 4.6 Leistungsbegrenzung - Die Einstellung der Norm-Vorlauftemperatur und der Außentemperatur erfolgt über die gleiche Vor- (Nachtbetrieb) gehensweise. Menüpunkt "Einstellungen" Leistungsbe- grenzung (Nachtbetrieb mit Schalloptimierung) Abb. 87: Norm-Vorlauftemperatur einstellen Abb. 89: Menüpunkt "Leistungsbegrenzung" Unter Ebene "Experte/Wärmepumpe/Leistungsbe- Norm-Außentemp. grenzung" können folgende Parameter zur Leis- tungsreduzierung und damit verbundener Schall- optimierung geändert werden.
Seite 99
Abb. 92: Übersicht Zeitfenster Abb. 95: Leistungsbegrenzung Kühlen (normal) Die Leistungsreduzierung ist werkseitig bei der Wird für den"normalen" Kühlbetrieb (z.B. 06:00 - Serie WKF von 22:00Uhr bis 06:00 Uhr aktiv. 22:00 Uhr) eine Reduzierung benötigt, kann die Dieses Zeitfenster kann individuell auf den Leistung entsprechend angepasst werden.
Seite 100
REMKO Smart-Control Abb. 97: Leistungsbegr. Warmwasser (normal) Abb. 99: Verdichterbegrenzung (normal) *5) Die Leistung während der Warmwasserbereitung Begrenzung der freigegebenen Verdichter (Außen- (WW) im "normalen" Betrieb (06:00 - 22:00 Uhr) ist modul) die während der Warmwasserbereitung komplett freigegeben. Die Freigabe erfolgt werk- (Zeitprogramm Warmwasser "normal"...
Nach Eingabe des Passworts bestätigen Sie die Eingabe mit der "OK"-Taste. Abb. 101: Smart-Control Regler Die Expertenebene ist jetzt frei gegeben. Um den Durchflusssensor in der Smart-Control Regelung zu aktivieren gehen Sie folgendermaßen Experte vor: Drücken Sie die Menütaste und halten diese gedrückt bis der Fachmann-Code im Display...
REMKO Smart-Control Freigabe und Programmierung des installierten Durchflusssensors Die Parameter zur Aktivierung des Durchflusssen- sors finden Sie in den nachfolgenden Punkten. Die Hygienefunktion ist werksseitig nicht aktiv. Um diese Funktion auf den Durchflusssensor einzu- stellen müssen folgende Parameter freigegeben sein:...
Seite 103
Im Display erscheint „Hygienefunktion dyna- Einstellung der Parameter zur Hygienefunktion misch“ (mit Durchflusssensor). Zum akti- In der Experten Ebene im Menüpunkt "Einstel- vieren dieser Funktion drücken Sie die „OK"- lungen" werden die für die Funktion des Durch- Taste. Jetzt ist die dynamische flusssensors relevanten Parameter aktiviert.
Seite 104
Änderung dieses Parameters nicht notwendig, da es sich hier in beiden Fällen um einen 300 Liter Speicher handelt. Sollten Sie keinen REMKO Speicher installiert haben, müssen Sie diesen Wert entsprechend ändern. Hierzu wiederholen Sie die Schritte wie oben beschrieben mit der Als erstes erscheint der Parameter zur Ein- Taste "Ändern"...
Seite 105
Nach erfolgter Einstellung erreichen Sie den Nach erfolgter Einstellung erreichen Sie den nächsten Parameter "Einstellung der max. nächsten Parameter "Aktivierung des Zeit über die die Hygienefunktion aktiviert zweiten Wärmeerzeugers" über drehen des sein soll" über drehen des Drehknopfs. Drehknopfs. Nach Ablauf der hier eingestellten Zeit, wird Ist der zweite Wärmeerzeuger in dieser die Hygienefunktion unterbrochen insofern Ebene deaktiviert erfolgt dessen Freigabe in...
REMKO Smart-Control Fehlermeldungen am Smart-Control Betriebsmeldungen, Warnungen und Fehleranzeige am Smart-Control Betriebsmeldungen Beschreibung Bez. Details Speicher 1 max. Temp. Die Temperatur an einem der Sensoren in Speicher 1 ist höher ID6000 erreicht als die maximal zulässige Speichertemperatur ID6001 WW-Anforderung Es besteht ein aktiver Bedarf, den Speicher zu beladen Wärmepumpe Kom-...
Seite 107
Fehler Beschreibung Bez. Details Der Einfrierschutz des Wärmetauschers der Wärmepumpe wurde durch eine zu niedrige Vorlauftemperatur ausgelöst. Nach Behebung der Fehlerursache muss der Fehler unter ID7050 Einfrierschutz (Experte/Einstellungen/Wärmepumpe/Grundeinstellungen) zurückgesetzt und ggf. die Außeneinheit spannungsfrei geschaltet werden. Falsche Phasenfolge (Drehfeld) - Bitte überprüfen Sie die Pha- µPC ID7103 Falsche Phasenfolge senfolge (das Drehfeld) der Spannungsversorgung.
Seite 108
REMKO Smart-Control Beschreibung Bez. Details Die minimale Kältemittel Temperatur wurde unterschritten - Ein- ID7214 Min. Kältemittel Temp. frierschutz des Wärmetauschers. Min. Kältemittel Temp. Die minimale Kältemittel Temperatur (I/O2) wurde unter- ID7215 S07.2 (I/O2) schritten - Einfrierschutz des Wärmetauschers. Offener Kontakt - ID7218 Offener Kontakt - Kollektor 1 Fühler...
Seite 109
Beschreibung Bez. Details Der minimale Volumenstrom der Wärmepumpe wurde einer Abtauung oder im Kühlbetrieb unterschritten. Nach Behebung ID7251 Min. Volumenstrom der Fehlerursache sind Innen- und Außenmodul zum Fehler- reset neu zu starten Wärmepumpe ID7252 Wärmepumpe Störmeldung Störmeldung Wärmepumpe 2 ID7253 S20.2 Wärmepumpe 2 Störmeldung Störmeldung Genereller Inverter...
Seite 110
REMKO Smart-Control Beschreibung Bez. Details Kurzschluss oder offener Kontakt - Fühler Umgebungslufttem- ID7275 WKF Fehlercode E221 peratur Hauptplatine Außenmodul CN43 Pin 1&2 Aufgrund des geänderten Systems (Einstellung / Kodierwider- ID7276 Neustart erforderlich stand) ist ein Neustart des Reglers erforderlich - ca. 10 Sekunden von der Spannungsversorgung trennen Der Kompressor ist durch eine zu geringe Überhitzung...
Seite 111
Beschreibung Bez. Details Offener Kontakt - ID7300 3. gem. Heizkreis S11.2 Offener Kontakt - 3. gem. Heizkreis Rücklauftemp. Rücklauftemp. Kurzschluss - ID7301 3. gem. Heizkreis S11.2 Kurzschluss - 3. gem. Heizkreis Rücklauftemp. Rücklauftemp. Offener kontakt - ID7302 4. gem. Heizkreis Vor- S06.2 Offener Kontakt - 4.
Seite 112
REMKO Smart-Control Beschreibung Bez. Details Leistungsangaben der Com-Kit Platine (IM) und der Hauptpla- ID7320 WKF Fehlercode E556 tine (AM) weichen voneinander ab - Platinenversionen über- prüfen. Offener Kontakt - ID7328 2. gem. Heizkreis Vor- Offener Kontakt - 2. gem. Heizkreis Vorlauftemp.
Seite 113
Beschreibung Bez. Details Oberer Einsatzbereich Der garantierte Einsatzbereich der Außeneinheit im Kühlbetrieb ID8142 (Kühlen) ist momentan überschritten ID8144 Sollvol.strom (I/O 2) Der Sollvolumenstrom wurde unterschritten SD-Karten Fehler SD-Karten Fehler (Host): Die SD-Karte ist entweder nicht ID8223 (Host) richtig eingelegt oder ein Fehler ist aufgetreten SD-Karten Fehler (CP): Die SD Karte ist nicht gesteckt oder ein ID8224 SD-Karten Fehler Fehler ist aufgetreten...
REMKO Smart-Control Montage Es besteht die Möglichkeit zwei Smart-Control- Fernbedienungen gleichzeitig anzuschließen. Die 6.1 Raummontage des Zuordnung erfolgt über die Vergabe einer Control Panel Adresse. Der Smart Control Regler der Wär- Smart-Control mepumpe erhält "immer" die Adresse 1. Fernbe- dienungen können dann mit Zuordnung zwei bzw drei belegt werden.
Freigeben im Smart-Control ... . 102 Smart-Control ......102 Programmieren im Smart-Control .
Seite 116
