Verwandte Anleitungen für LogiLink PC0054
Inhaltszusammenfassung für LogiLink PC0054

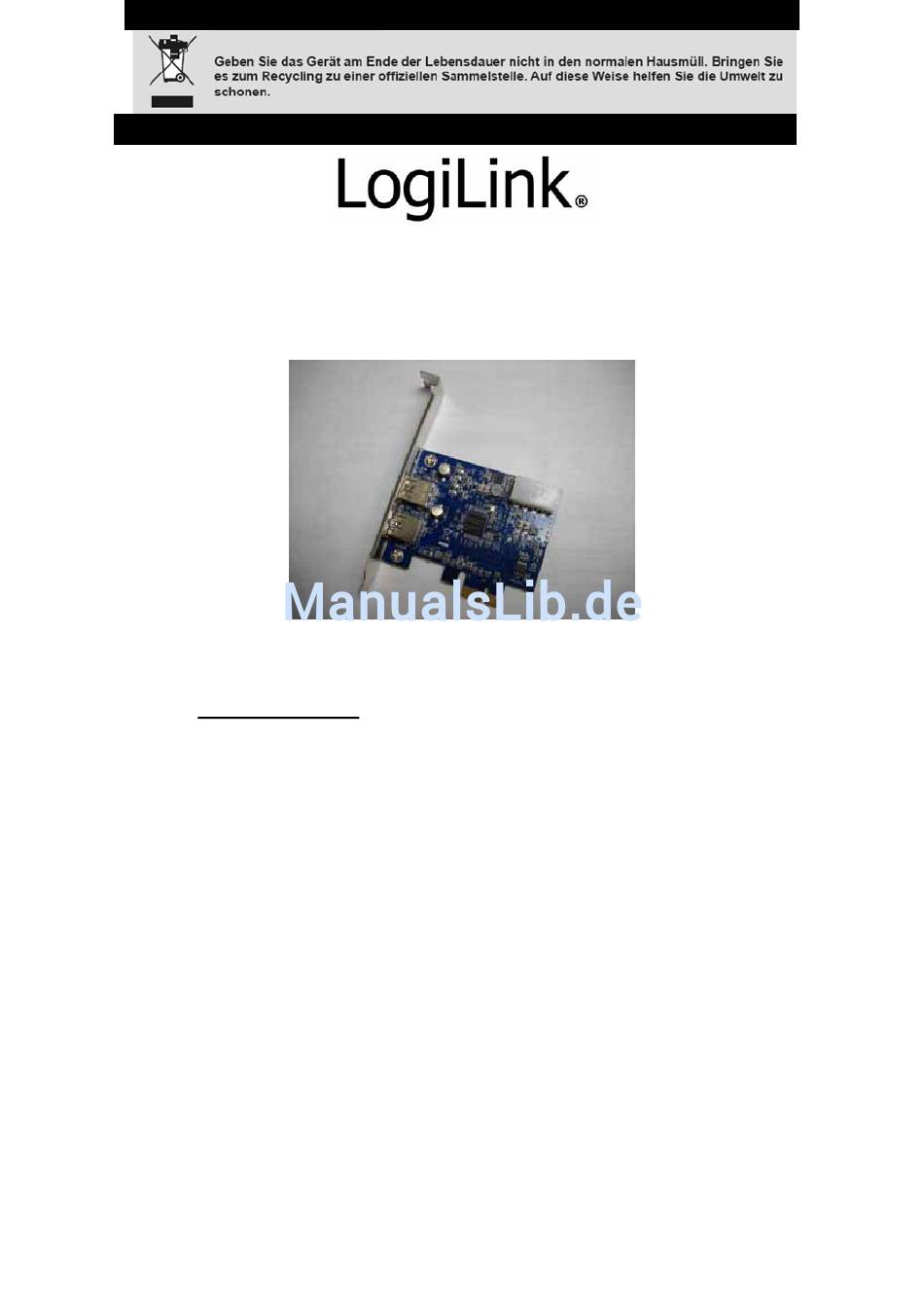

- Seite 1 USB 3.0 PCI Express Karte PC0054 Bedienungsanleitung Inhaltsverzeichnis 1.0 Sicherheitshinweise 2.0 Einführung 3.0 Hardware Installation 4.0 Software Installation 5.0 CE – Erklärung...
-
Seite 2: Sicherheitshinweise
USB 3.0 bietet Ihnen eine Übertragungsrate von bis zu 5Gbps, sofern USB 3.0 kompatible Geräte verwendet werden. Zusätzlich ist jedoch eine Abwärtskompatibilität gegeben, so dass auch USB 2.0 und USB 1.1 Geräte weiterhin unterstützt werden. Die PC0054 wird über einen entsprechenden PCI Express Slot mit dem Computer verbunden. -
Seite 3: Spezifikationen
2.2 Systemvoraussetzungen • IBM PC/AT kompatibel • ein freier, funktionierender PCIe Slot auf dem Mainboard • Windows XP (SP2/SP3)/Vista/7 2.3 Packungsinhalt • 1 x PC0054 USB 3.0 PCIe Karte • 1 x CD-ROM (Treiber) • 1 x Bedienungsanleitung... -
Seite 4: Hardware Installation
3.0 Hardware Installation Schritt 1: Schalten Sie Ihren Computer aus, trennen Sie diesen vom Stromnetz und öffnen Sie das Computergehäuse. Schritt 2: Entfernen Sie das entsprechende Slotblech am Computergehäuse. -
Seite 5: Softwareinstallation
Schritt 3: Setzen Sie die PC0054 in einen freien PCIe-Slot Ihres Computers. Achten Sie dabei auf den korrekten Einbau der PCIe Karte im Slot. Befestigen Sie abschließend das Slotblech der PC0054 entsprechend mit dem Gehäuse Ihres Computers. Schritt 4: Schließen Sie das Computergehäuse, verbinden Sie den Computer mit dem Stromnetz und schalten diesen an. - Seite 6 Schritt 2: Legen Sie die beiliegende CD in ein entsprechendes CD/DVD Laufwerk. Schritt 3: Ein Doppelklick auf die Datei „setup.exe“ startet den Installationsvorgang. Schritt 4: Bestätigen Sie die Lizenzbedingungen mit „I accept the terms of the license agreement“ und fahren Sie mit “Next” fort.
- Seite 7 Schritt 5: Sie haben hier die Möglichkeit einen anderen Speicherort auszuwählen. Wollen Sie den standardmäßig vorgegebenen Ordner behalten, klicken Sie auf „Next“. Schritt 6: Klicken sie auf „Install“ um den Installationsvorgang zu starten.
- Seite 8 Schritt 7: Schließen Sie die Installation mit einem Klick auf „Finish“ ab und starten Sie Ihren Computer neu. Schritt Nach erfolgreicher Installation erscheinen Gerätemanager unter dem Punkt „USB-Controller“ die Punkte - “NEC Electronics USB 3.0 Host Controller” und “NEC Electronics USB 3.0 Root Hub”...
- Seite 9 Das CE-Zeichen bestätigt, dass dieses Produkt die Hauptanforderungen der Richtlinie 1999/5/CE des Europäischen Parlaments und des Europarates über Telekommunikations- und Endgeräte bezüglich der Sicherheit und der Gesundheit der Benutzer und hinsichtlich elektro- magnetischer Störungen einhält. Die CE Konformität wurde nachgewiesen. Die entsprechenden Erklärungen sind beim Hersteller hinterlegt.
