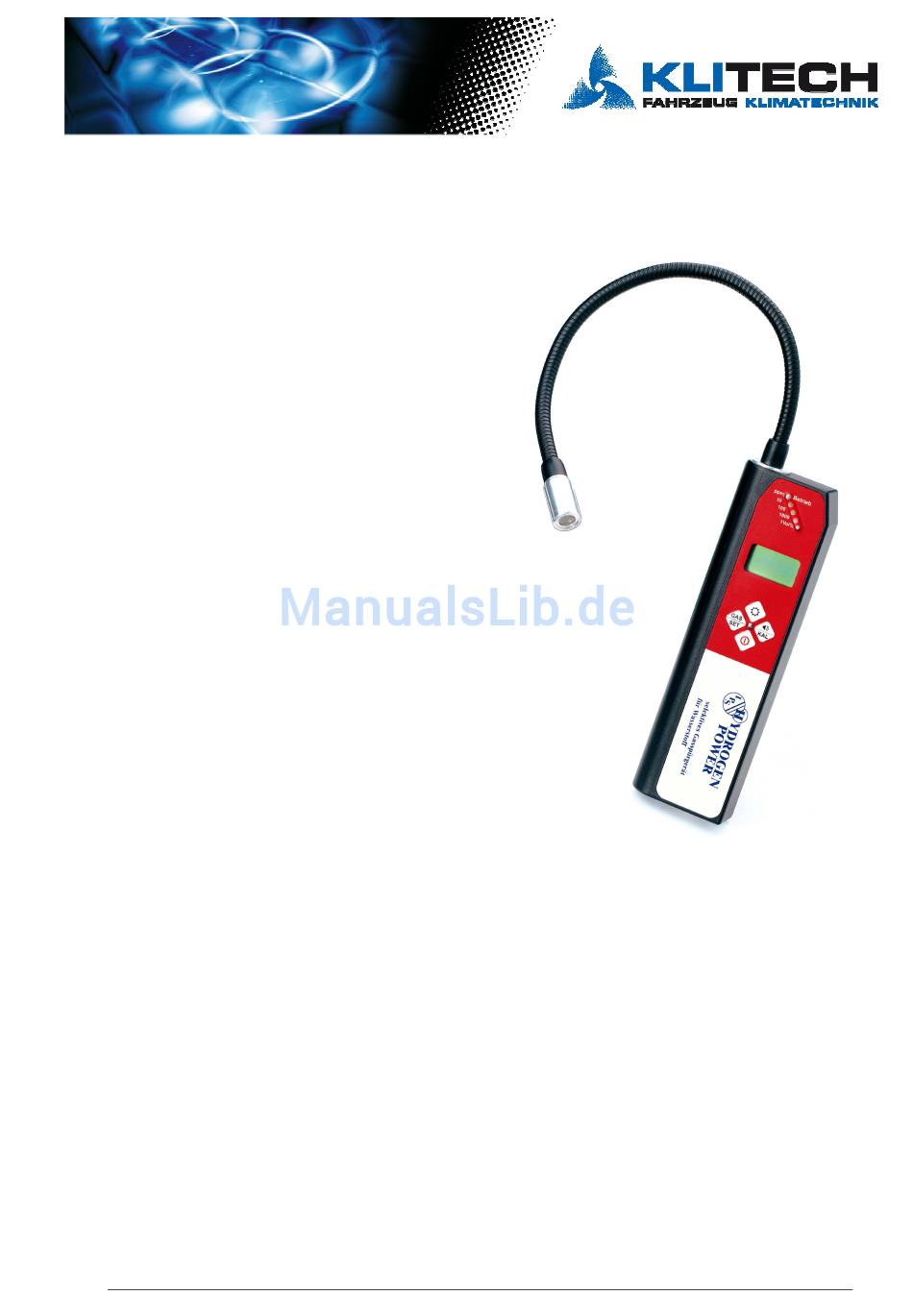

- Seite 1 HYDROGEN POWER Gasspürgerät für Wasserstoff (H Bedienungsanleitung BDA_110011_DE_15032011.doc 1-17...
- Seite 2 Service-Adresse: UST Umweltsensortechnik GmbH Dieselstraße 2 D - 98716 Geschwenda Telefon: +49(0)36205 713-0 Fax: +49(0)36205 713-10 E-Mail: info@umweltsensortechnik.de Allgemeine Informationen über die UST Umweltsensortechnik GmbH URL: http://www.umweltsensortechnik.de/ Ausgabe: März 2011 Ausführung der Technischen Dokumentation: UST Umweltsensortechnik GmbH Diese Publikation beschreibt den Zustand des Produkts zum Zeitpunkt der Veröf- fentlichung und muss nicht mit zukünftigen Versionen des Produktes übereinstim- men.
- Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde, Sie haben sich für den Erwerb eines Sniffer Pro entschieden. Wir sind überzeugt, dass Sie damit die richtige Wahl getroffen haben und wollen Sie mit dieser Bedie- nungsanleitung über den bestimmungsgemäßen Umgang mit diesem Gasspürgerät informieren.
-
Seite 4: Inhaltsverzeichnis
Inhalt Inhalt Einleitung 1.1. Anwendungen 1.2. Begriffe und Dimensionen Bedienung 2.1. Bedienelemente 2.2. Inbetriebnahme des Gerätes 2.3. Ablauf der Aufheizphase 2.3.1. Anzeigen der Leuchtdioden-Kette 2.4. Gasspürbetrieb 2.5. Funktionsprüfung vor Beginn der Arbeit des Gasspürens 2.6. Automatisches Umschalten auf andere Messbereiche 2.7. -
Seite 5: Einleitung
Der Bereich von 0 % Gas bis zur UEG wird in % der UEG unterteilt. 4,0 % Wasser- stoff in Luft entsprechen 100 % der UEG. Das Gasspürgerät HYDROGEN POWER meldet durch akustische Signale die An- näherung an diesen UEG-Wert. - Seite 6 100% H 0% Luft 77,0% Ex-Bereich Luft 4,0% 0% H • UEG: untere Explosionsgrenze • OEG: obere Explosionsgrenze Sicherheitshinweise Auch wenn bei einer bestimmten Position des Gerätes im Raum - z.B. in üblicher Arbeitshöhe - eine Konzentration gemessen wird, die unterhalb der UEG liegt, so kann doch an anderen Stellen im Raum oder im Gebäude eine höhere Konzentrati- onsansammlung vorhanden sein die im Ex-Bereich liegt.
-
Seite 7: Bedienung
Bedienung 2.1. Bedienelemente Ansaugrohr LED für verschiedene Betrieb Meßbereiche 1000 1Vol% Display Funktionstasten Ladebuchse Ladekontrolle Abgas-Austritt BDA_110011_DE_15032011.doc 7-17... -
Seite 8: Inbetriebnahme Des Gerätes
2.2. Inbetriebnahme des Gerätes Achten Sie vor Inbetriebnahme auf eine vollständige Aufladung der eingebauten Ak- kus. Einzelheiten sind im Kapitel 5 beschrieben. On/Off Taste für ca. 2 s gedrückt halten. Das Gerät schaltet sich ein. Auf dem Display werden al- le zur Verfügung stehenden Segmente kurz angezeigt. -
Seite 9: Gasspürbetrieb
• Mit Aufkommen und Zunahme einer Gaskonzentration erfolgt die Meldung in Schwellenstufen von über 10, 100 und 1000 ppm bis zu 1 Vol% (10000 ppm). • Ist der Signaltongeber eingeschaltet, wird äquivalent zum Ansteigen der Gaskon- zentration auch eine Zunahme des akustischen Signals hörbar. 2.4. -
Seite 10: Überschreiten Der Ueg Und Alarmmeldung
Die Konzentrationen werden nun in Schritten von 0,1 % angezeigt. Der Analog- balken erreicht bei 1,0 Vol% die gesamte Anzeigenbreite. 0,1Vol% 1,0Vol% 2.7. Überschreiten der UEG und Alarmmeldung Bei Überschreitung der UEG des Gases wird im Display UEG angezeigt. Hinweis: Bei ausgeschaltetem Signalton schaltet sich der Alarm-Dauerton selbstständig ein. -
Seite 11: Tastenfunktionen Im Anwendungsmodus
2.8. Tastenfunktionen im Anwendungsmodus Symbol „Hintergrundbeleuchtung“ „Untergrundgas“ auf 0 setzen Mehrfachfunktion: 1. Signalton An/Aus 2. Zurücksetzen der UEG 3. Kalibrieren Ein/Aus-Taster Die rechte und linke Taste sind mit Funktionen doppelt belegt: 1. Funktionsebene: Taste drücken bis kurzer Signalton zu hören ist. Taste loslassen 2. -
Seite 12: Kalibrierung
2. Funktionsebene: Konzentrationsausgabe auf Untergrundkonzentration normieren (Umschalten zwischen absolutem und relativem Messen) In der 2. Funktionsebene wird die Konzentrationsausgabe auf die momentane Kon- zentration normiert. Es können bis maximal 250 ppm unterdrückt werden. Im Dis- play erscheint das Sondersegment SET. Untere Taste: Ein- und Ausschalten des Gerätes. -
Seite 13: Technische Daten
Die rote LED an der Gehäuserückseite signalisiert den Ladevorgang und leuchtet permanent während des Aufladens. Im Display wird Load angezeigt. Sind die Akkus voll, wechselt die Anzeige auf Full. Das Laden sollte im Temperaturbereich von 0 ... 45 ° C erfolgen. Unter normalen Bedingungen können mehr als 500 Lade- bzw. -
Seite 14: Anwendungspraxis
1ppm ist beispielsweise die Menge von 1cm³ Gas in einem m³ Luft. Beim Gasspürgerät HYDROGEN POWER wird bis zu 999 ppm in dieser Di- mension gemessen. Beim Übergang zu 1000 ppm wechselt die Anzeige in den Be- reich Vol% und schaltet auf 0,1 Vol% (siehe die Vergleichswerte in der nachstehen- den Tabelle). -
Seite 15: Gasausbreitung An Der Leckstelle
7.2. Gasausbreitung an der Leckstelle In der Erdgas Südsachsen, Chemnitz, wurden interessante Versuche über die Gas- ausbreitung im Raum in Abhängigkeit von der Ausströmmenge gemacht. Da der Versuch in einem Raum ohne Personenbewegung und bei geschlossenen Fenstern und Türen stattfand, haben die Ergebnisse für den Praktiker jedoch nur informellen Wert. -
Seite 16: Erkennen Der Leckstelle
7.3. Erkennen der Leckstelle Die ausströmende Gasmenge bestimmt – wie in 7.2 beschrieben – die Ausbreitungsweite. Weil aber der Ausbreitungsbereich nicht bekannt ist, muss jede Verbindungsstelle der zugänglichen Leitungsteile abgespürt werden. Kommt nun der Sensorkopf des Gerätes in die „Gaswolke“, dann saugt die Pumpe Gas durch den Sensorkopf und wirkt auf den gasempfindlichen Halbleiter. -
Seite 17: Kurzanleitung
