B E D I E N U N G S A N L E I T U N G

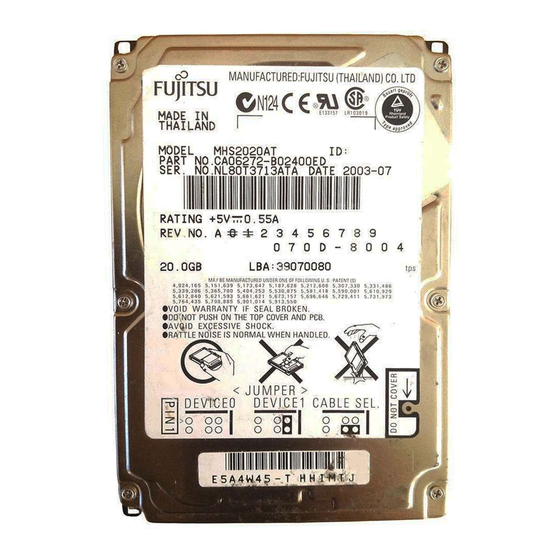

2.5“-IDE-Festplatte 20GByte
„Fujitsu MHS2020AT“
Best.-Nr. 99 14 16
Bestimmungsgemäße Verwendung
Die Festplatte ist zum Einbau in einen Computer (PC/Notebook) oder ein
externes Festplattengehäuse (z.B. USB1.1, USB2.0 oder 1394) vorgesehen
und dient dort zur Datenspeicherung.
Das Gehäuse der Festplatte darf nicht geöffnet werden; die auf der Festplatte
vorhandenen Aufkleber dürfen nicht beschädigt oder entfernt werden! Garantie-
verlust!
Lieferumfang
• Festplatte
• Bedienungsanleitung
Merkmale
• Formatierte Kapazität: Ca.20GByte/19.1GByte (je nachdem, ob man für
1kByte „1000 Bytes" oder „1024 Bytes" rechnet, siehe „Tipps & Hinweise")
• 44poliger 2.5"-IDE-Anschluss (IDE-Datenleitungen & Stromversorgung)
• Bauhöhe ca. 9.5mm
• Zugriffszeit ca. 12ms
• 2MByte Cache, UltraATA/100 (UDMA100), Umdrehungszahl 4200 U/min
• Stromaufnahme beim Start ca. 0.9A bei +5V=
Einbau
Falls Sie keine Fachkenntnisse für den Einbau besitzen, so
lassen Sie den Einbau von einer FACHKRAFT oder einer
entsprechenden Fachwerkstatt durchführen!
Durch unsachgemäßen Einbau wird sowohl die Festplatte
als auch Ihr Computer und alle angeschlossenen Geräte
beschädigt.
Vorsicht, Lebensgefahr!
Schalten Sie den Computer (bzw. das externe Festplatten-
gehäuse), in den die Festplatte eingebaut werden soll und
alle angeschlossenen Geräte aus und trennen Sie alle Gerä-
te von der Netzspannung, ziehen Sie den Netzstecker! Das
Ausschalten über den Ein-/Ausschalter genügt nicht!
Entfernen Sie den Akku aus dem Notebook!
• Wenn die 2.5"-Festplatte in einen Notebook eingebaut werden soll (z.B. als
Ersatz für eine zu kleine oder defekte Festplatte), so ist dies je nach
Notebook unterschiedlich aufwendig.
Manchmal kann man einen Einschub mit der Festplatte nach dem Lösen
von Verriegelungsschiebern herausziehen. Bei anderen Notebooks sind
Abdeckungen zu entfernen, in seltenen Fällen ist für den Einbau sogar das
komplette Gehäuse des Notebooks zu zerlegen.
Beim Einbau der 2.5"-Festplatte in ein externes Festplattengehäuse be-
achten Sie die Anleitung zu dem externen Festplattengehäuse.
• Beim Austausch einer alten (kleinen oder defekten) 2.5"-Festplatte gegen
die neue braucht auf der neuen Festplatte keine Steckbrücke verändert/
gesetzt werden (Festplatte ist „Master"):

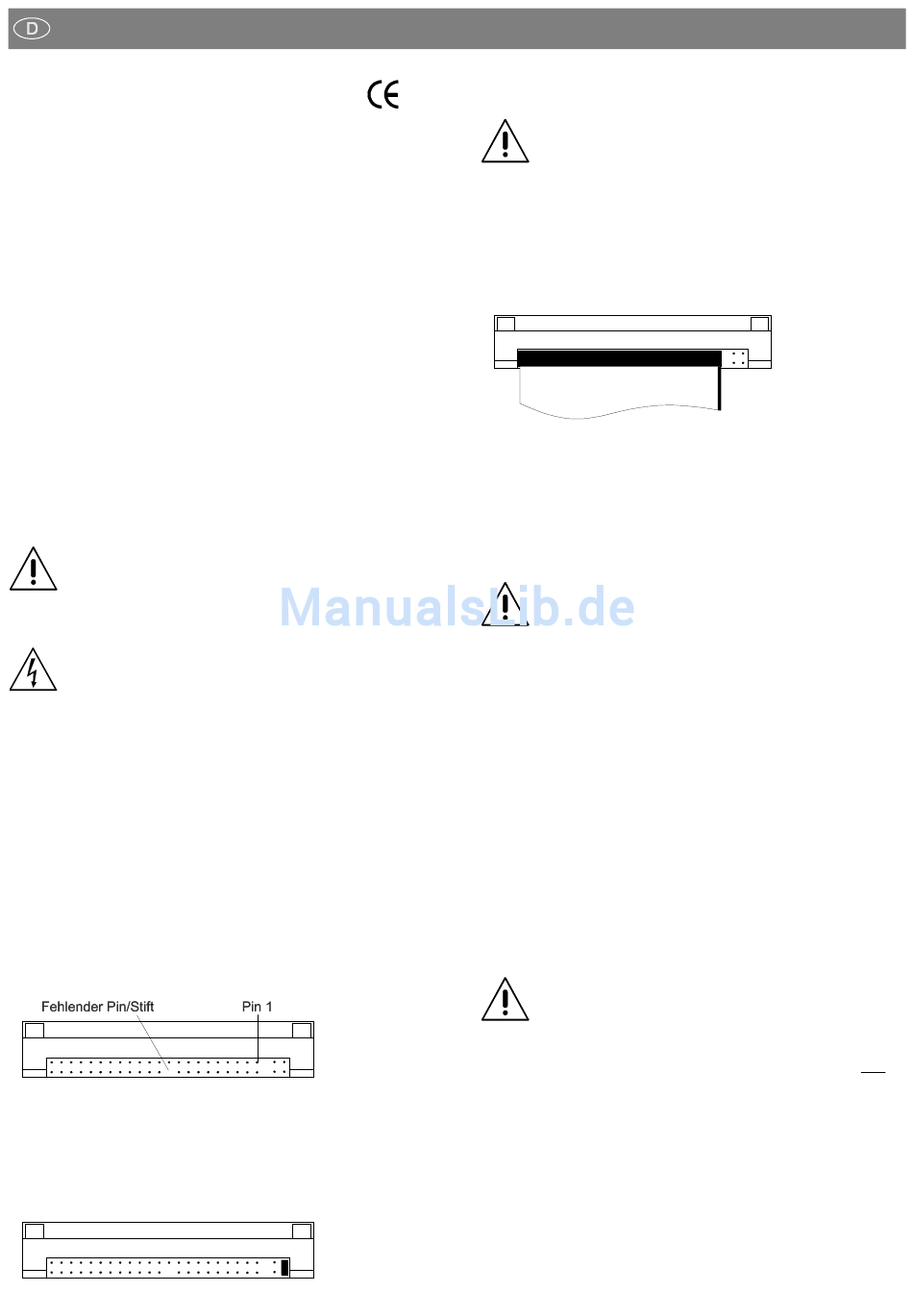

Der fehlende Stift ist kein „Produktionsfehler", sondern dient bei entspre-
chenden Kabeln zum verdrehsicheren Aufstecken (im Stecker des Kabels
ist ein Loch verschlossen, so dass er sich nicht falsch aufstecken lässt).
Für spezielle Anwendungen kann die 2.5"-IDE-Festplatte auch als „Slave"-
Laufwerk betrieben werden, wenn sie z.B. zusammen mit einer zweiten als
„Master" eingestellten Festplatte an einem IDE-Kabel betrieben werden
soll. Eine Steckbrücke im 2mm-Raster ist wie folgt aufzustecken:
www.conrad.de
Version 11/2002 • Bauen Sie nun die alte 2.5"-Festplatte aus Ihrem Notebook aus (genaue
Vorgehensweise und Orientierung der Schrauben/Stecker merken!) und
montieren Sie die neue Festplatte in umgekehrter Reihenfolge.
• Verbinden Sie die 44polige Anschlussleiste der Festplatte mit dem Flach-
bandkabel. Beachten Sie dabei die richtige Polung (Pin 1 ist meist farblich
markiert), siehe Bild! Durch falschen Anschluss des Kabels wird sowohl
die Festplatte als auch der Computer zerstört!
• Gehen Sie dann beim Zusammenbau Ihres Computers in umgekehrter
Reihenfolge vor.
Setzen Sie zum Schluss den Akku ins Notebook ein und verbinden Sie den
Notebook über das dazugehörige Netzteil mit der Netzspannung, schalten
Sie ihn ein.
• Startet Ihr Computer nicht korrekt, so schalten Sie ihn sofort aus und
kontrollieren Sie sämtliche Einstellungen und Kabelverbindungen
Installation bei PC-kompatiblen Computern/Notebooks
Ältere PCs/Notebooks haben Probleme bei der Erkennung von modernen,
großen Festplatten. Das kann dazu führen, dass die volle Kapazität der
Festplatte nicht nutzbar ist oder die Festplatte überhaupt nicht erkannt wird.
Bei www.fujitsu.de finden Sie in diesem Fall weitere Informationen; eine dort
erhältliche Software hilft bei der Nutzung der vollen Kapazität.
Aktuelle PCs/Notebooks unterstützen über den „LBA-Modus" auch große
IDE-Festplatten.
Stellen Sie dazu im BIOS/Setup Ihres PCs/Notebooks den Festplatten-
typ auf "AUTO" um, stellen Sie zusätzlich den Modus ("Mode") auf
"AUTO" ein. So erkennt das BIOS die Werte (Spuren, Köpfe, Sektoren)
korrekt.
Wie man das CMOS-/BIOS-Setup aufruft, finden Sie in der Regel in der
Beschreibung Ihres PCs/Notebooks. Bei vielen PCs ist dies mit der „DEL"-
oder „ENTF"-Taste möglich, die man kurz nach dem Einschalten drücken
muss. Aber auch andere Kombinationen (F2, ALT-F2 o.ä.) sind denkbar. Oft
erscheint auf dem Bildschirm ein entsprechender Hinweis, z.B. „Press F2 to
enter Setup".
Partitionieren und Formatieren
Eine neue, "leere" Festplatte muss nach dem Einbau partitioniert und forma-
tiert werden. Erst danach können Daten auf die Festplatte gespeichert und
ggf. ein Betriebssystem installiert werden.
Zum Partitionieren benötigen Sie das Programm „FDISK", das z.B. bei einer
installierten Windows 9x-/ME-Version im Verzeichnis „Windows\Command"
zu finden ist.
Wenn beim Aufruf von FDISK eine Meldung erscheint „Die Kapazität der
Festplatte dieses Computers übersteigt 512MByte...", so bestätigen Sie mit
„J", denn erst dann sind Partitionen mit mehr als 2GByte möglich.
Vorsicht: Festplatte darf mechanisch nicht beansprucht werden
(Stöße, Schläge usw.); achten Sie darauf, dass die für die
Befestigung verwendeten Schrauben nicht zu lang sind und
dadurch die Festplatte beschädigen (max. Gewindelänge der
Schrauben nur ca. 3-4mm).
Der Einbau und der spätere Betrieb ist nur waagrecht und senk-
recht erlaubt (also nicht schräg!)
Vor dem erneuten Öffnen des Computers muss der Compu-
ter wieder von der Netzspannung getrennt werden, Netz-
stecker ziehen, Akku entfernen, siehe oben!
Wenn Sie im BIOS/Setup irgendwelche anderen Werte einstellen
(etwa "AUTO" als Festplattentyp und als Modus "CHS", "NOR-
MAL" oder "LARGE"), dann können z.B. nur 504MByte formatiert
werden, der Rechner startet von der fertig formatierten und mit
einem Betriebssystem versehenen Festplatte nicht usw.
Stellen Sie deshalb für den Festplattentyp "AUTO" und für
den Modus "AUTO" ein.
