Tomahawk Design
Technische Änderungen vorbehalten
Made in Germany

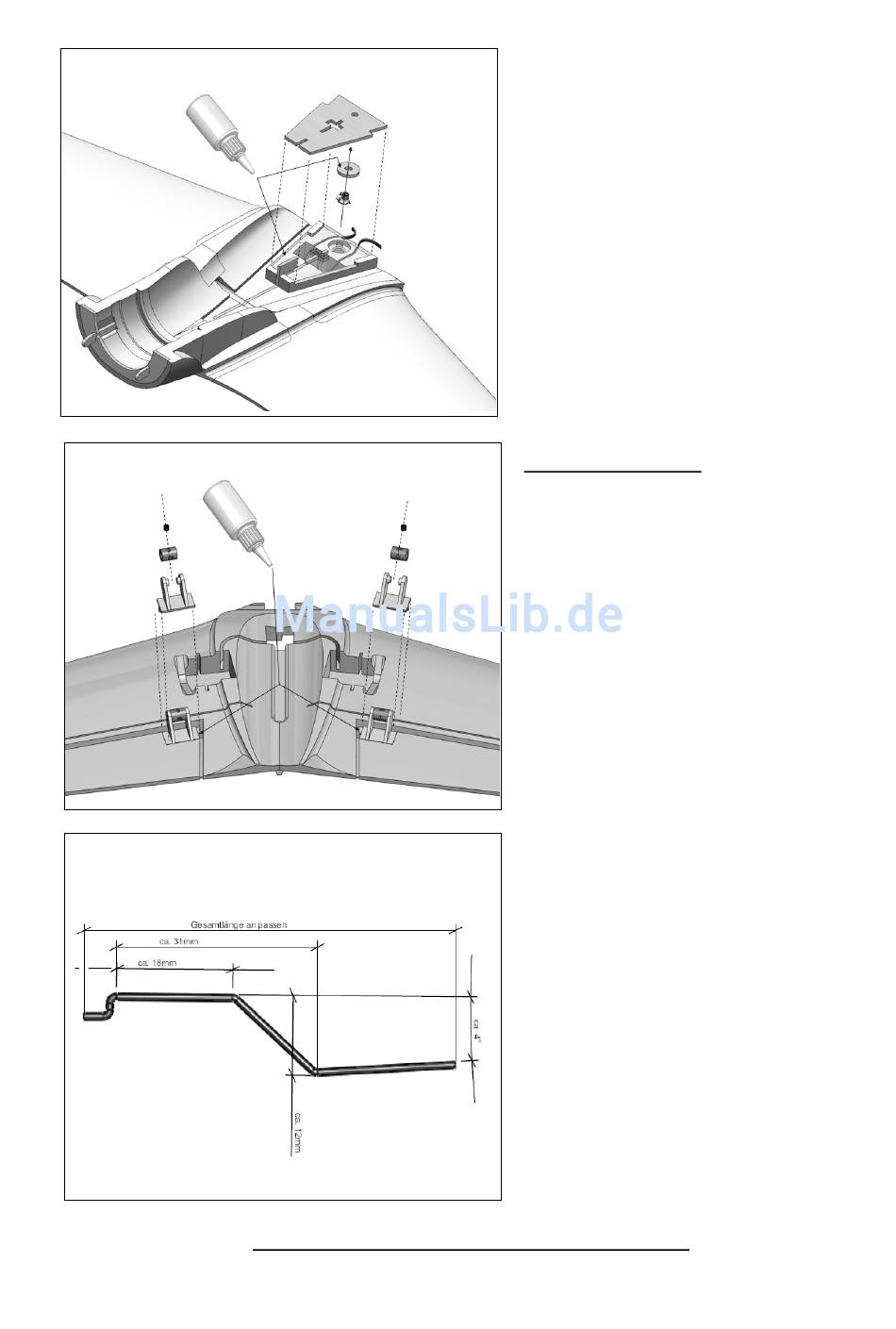

10. Servokabel in die hierfür
vorgesehenen (1) Schlitze verlegen.
(2)Sperrholzverstärkung mit dem (3) Brett
verkleben. (4) Einschlagmutter
einschlagen und kpl. mit dem Holz
verkleben. Danach diese Baugruppe in
das Flügelmittelteil einkleben.
Montage Höhenleitwerk
11. Gelenkstücke (Aludrehteil) in die
Ruderhörner (Spritzgussteil) einrasten,
M3 Madenschrauben lose eindrehen
Kpl. Ruderhörner einkleben
(vgl. Punkt 5)
12. Servogestänge gemäß Vorgabe
biegen. Zum Biegen die Zeichnung als
Schablone verwenden.
89284 Pfaffenhofen GERMANY
Seite 10
Stand 09-2010
