Entwicklungs- & Vertriebs GmbH

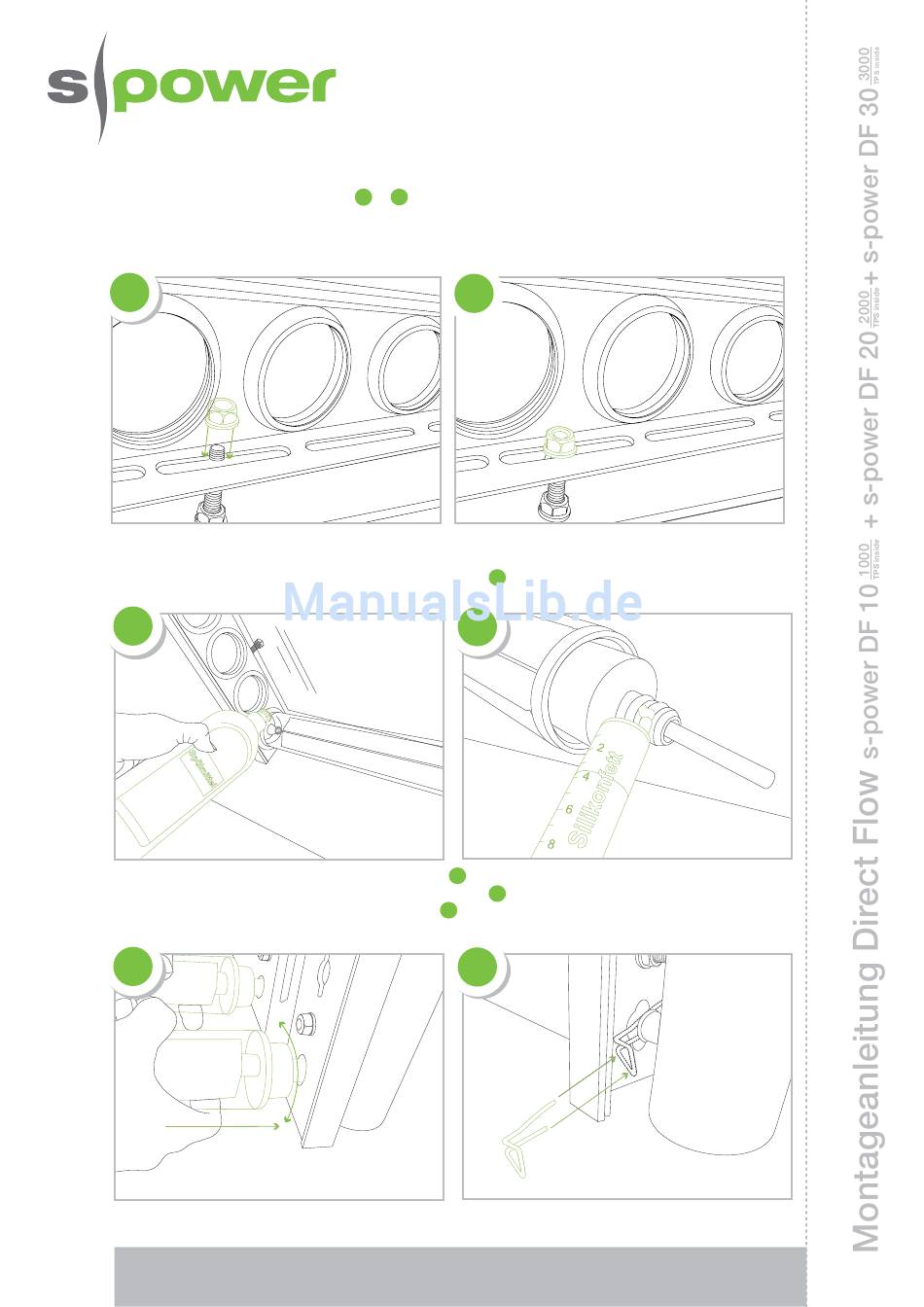

Tragwinkel montieren:
Mit Sperrzahn - Mutter M8 befesigen.
Bei Montage von mehreren Kollektoren in Reihe ist darauf zu achten, dass der O-Ring Verbinder in beide
Kollektoren ganz eingesteckt wird. Kollektorgehäuse und Sammler müssen gerade und bündig
voneinander montiert werden.
4
Anschließend die Röhren einschlieben. Wichtig! Gummiringe am Fußende mit viel Spülmittel einschmie-
ren, damit sich die Vakuumröhre leicht einschieben lässt.
6
Wichtig! O-Ringe der Röhre mit Silikonfett einfetten
Einführung der Vakuumröhre immer unter Drehbewegung.
/Sammler einführen und mit Federstecker sichern!
8
s-power Entwicklungs- & Vertriebs GmbH | Industriestraße 24-27 | 49716 Meppen | Germany
Telefon: +49 (0) 5931-88 3 88 0 | Fax: +49 (0) 5931-88 3 88 99 | info@s-power.de | www.s-power.de
4
5
+
5
6
7
7
(nur beigefügtes säurefreies Silikonfett benutzen).
8
Dann die Röhre in den anderen Tragwinkel
9
9
05
