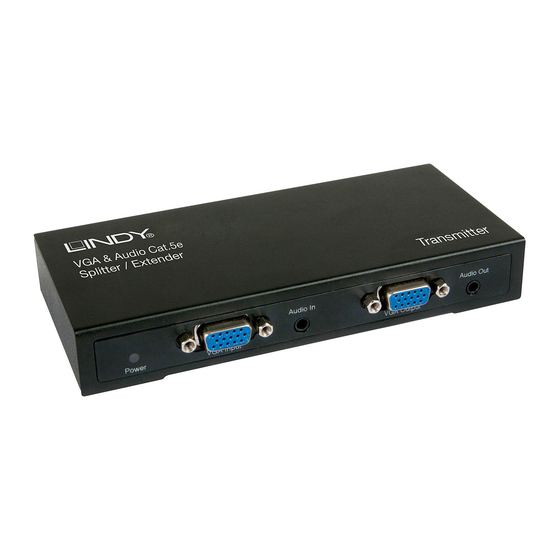

- Seite 1 VGA & Audio Cat.5e 4 Ports Splitter / Extender Manual English Benutzerhandbuch Deutsch Manuel Français Manuale Italiano No. 35401 – Transmitter No. 35402 – Receiver www.lindy.com © LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH - FIRST EDITION (October 2015)
- Seite 3 Introduction Thank you for purchasing the LINDY VGA & Audio Cat.5e/6 4 Port Extender. This extender allows you to transmit VGA video and analogue audio up to a distance of 300m using high quality Cat.5e/6 solid core cable to 4 remote receivers with monitors/projectors and speakers connected.
-
Seite 4: Installation Example
If you find coloured horizontal shadows as shown in the example below you can remove them with a skew compensation unit like LINDY no. 32766. It compensates for different lengths of the RGB related twisted pairs in the Cat.5e/6 cable and allows for a sharp video as shown below on the right side. Please find further details in the product description of the skew compensation unit. -
Seite 5: Installation Und Betrieb
Schalten Sie bitte vor Beginn der Installation alle Geräte aus Hinweis 1: Verwenden Sie bitte möglichst kurze VGA und Audio-Anschlusskabel, die besten Resultate erzielen Sie z.B. mit 1m langen Kabeln. Sie können alle Kabel bei LINDY bzw. über die LINDY Webseite bestellen. - Seite 6 RGB-Signalen kompensiert werden! Hierfür benötigen Sie einen zusätzlichen Skew Compensator. Der LINDY Skew Compensator Nr. 32766 kompensiert die unterschiedliche Länge der Adernpaare so dass die RGB-Signale wieder zur gleichen Zeit am Monitor eintreffen und ein Bild ohne Farbsäume wiedergegeben wird, wie unten rechts angezeigt.
- Seite 7 Manuel Introduction Merci d’avoir choisi l’extender VGA & Audio Cat.5e/6 4 Ports LINDY. Celui-ci vous permet de transmettre un VGA et audio analogique sur jusqu’à 4 récepteurs distant avec moniteur/projecteur et haut- signal vidéo parleurs connectés, sur une distance de jusqu’à 300m en utilisant du câble monobrin haute qualité Cat.5/6.
- Seite 8 Compensator (ou un câble de liaison ayant des longueurs de paires identiques). Le synchronisateur VGA LINDY N°Art. 32766 compense les différences de longueurs de paires pour que les signaux RGB arrivent de façon synchronisée au moniteur et permettent d’afficher une image non dégradée, comme indiqué ci-dessous à...
- Seite 9 Introduzione Grazie per aver acquistato l’Extender LINDY VGA & Audio Cat.5e/6 a 4 porte. Questo dispositivo consente di trasmettere un segnale video VGA e uno Audio (mono) a 4 postazioni remote fino ad una distanza di 300m utilizzando cavi Cat.5e/6 solid core. E’ inoltre possibile utilizzare una unità di compensazione diffrazione (skew) opzionale come l’art.
- Seite 10 Nel caso non riusciate a compensare i difetti di visualizzazione vi preghiamo di utilizzare un cavo di qualità superiore come, per esempio, un Cat.6 Per ulteriore assistenza potete contattare il supporto tecnico LINDY ai recapiti riportati sul nostro sito Web.
-
Seite 11: Technical Specifications
Die formelle Konformitätserklärung können wir Ihnen auf Anforderung zur Verfügung stellen LINDY Herstellergarantie – Hinweis für Kunden in Deutschland LINDY gewährt für dieses Produkt über die gesetzliche Regelung in Deutschland hinaus eine zweijährige Herstellergarantie ab Kaufdatum. Die detaillierten Bedingungen dieser Garantie finden Sie auf der LINDY Website aufgelistet bei den AGBs.
