Inhaltszusammenfassung für FAME RX 802 mkII

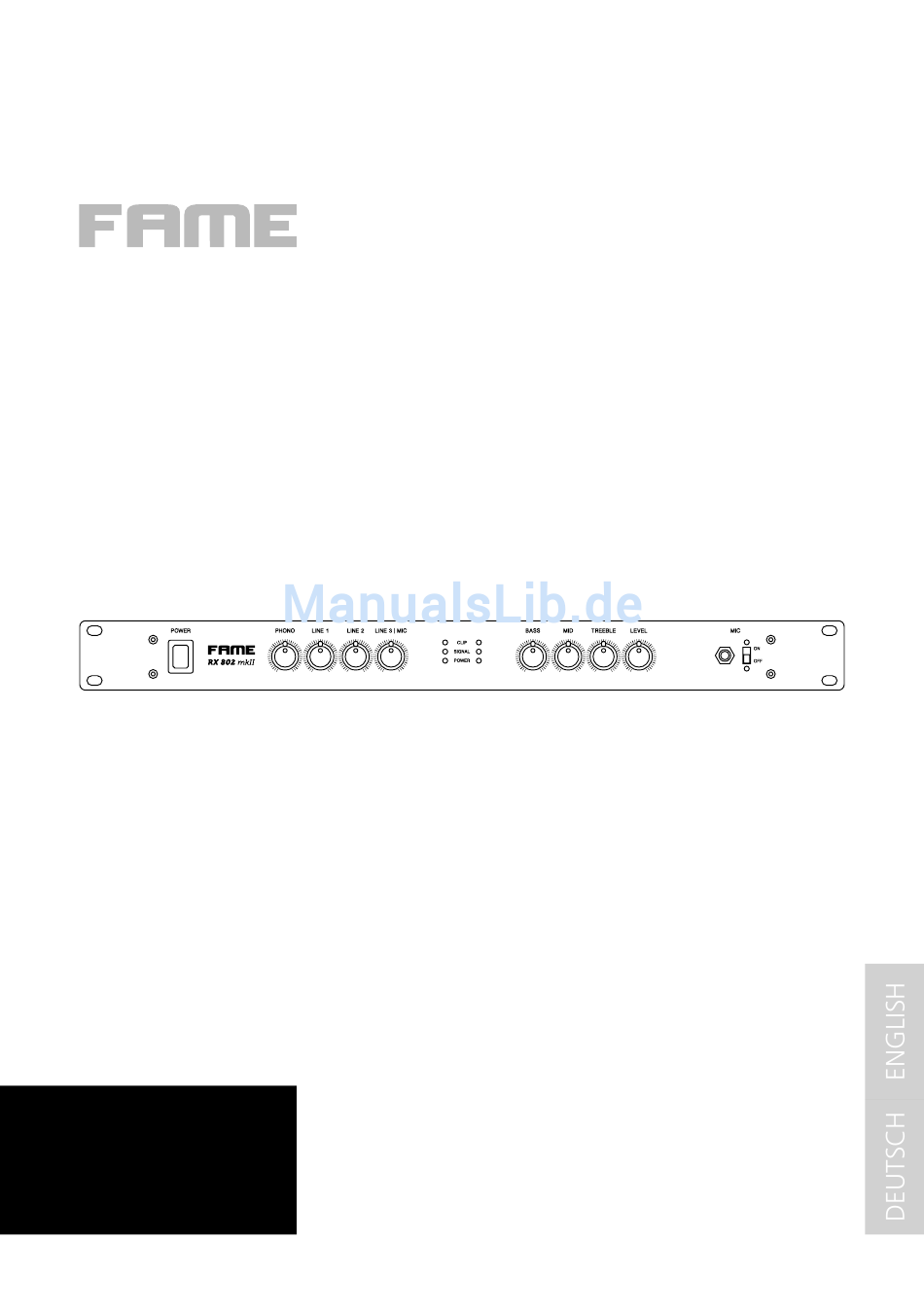

- Seite 1 RX 802 mkII PAH0019282-000 Bedienungsanleitung User‘s Manual...
- Seite 2 Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! • Benutzen Sie niemals ein beschädigtes Stromführungskabel. • Ziehen Sie bei Gewittern den Stecker des Gerätes und wenn Dieses Produkt hat das Werk in einem sicheren, betriebsfähigen das Gerät über einen längeren Zeitraum nicht benutzt wird. Zustand verlassen.
- Seite 3 mit unzulänglicher Erfahrung und/oder Fachkenntnis, Bei Stativen ist vor allem die maximale Traglast um solch ein Gerät zu bedienen. Kinder unter 4 Jahren zu beachten. Außerdem sind die meisten Stative sollten stets von diesem Gerät fern gehalten werden. aus konstruktiven Gründen nur für das Tragen von genau zentrischer Belastung zugelassen.
-
Seite 4: Technische Daten
Herzlichen Glückwunsch zu Ihrem neuen FAME Produkt! Vielen Dank, dass Sie sich für ein Produkt von FAME entschieden haben. Durch effiziente Entwicklung und ökonomische Produktion ermöglicht FAME hochwertige Produkte zu einem fantastischen Preis. Bitte lesen Sie die Bedienungsanleitung sorgfältig, um über sämtliche Funktionen dieses Produktes informiert zu sein und bewahren Sie diese zur späteren Verwendung auf. -
Seite 5: Anschlüsse Und Verkabelung
Anschlüsse und Verkabelung 1: Netzschalter 9: Phono Eingang (Cinch) 2: Eingangs-Regler 10: Line 1-3 Eingang (Cinch) 3: PEAK / LEVEL Meter 11: Line Ausgang (Cinch) 4: Equalizer-Regler 12: XLR Line Ausgang 5: MAIN LEVEL Regler 13: Sicherung 6: Mikrofoneingang 14: Netzwahlschalter 7: MIC On / Off Schalter 15: Kaltgeräteanschluss 8: Phono Ground Anschluss... - Seite 6 XLRAusgänge. An diesen Anschlüssen liegt das Audio-Ausgangssignal des Mischpultes an. An diese Ausgänge wird das Gerät angeschlossen, welches durch das Mischpult mit einem Audiosignal versorgt werden soll (z.B. ein Audio-Verstärker). Beispiel Set up Plattenspieler XLR-Kabel Erdung Cinch-Kabel CD-Player CD-Player RX 802 mkII Endstufe CLIP SIGNAL POWER POWER...
- Seite 7 Inbetriebnahme Schalten Sie vor dem Anschluss des Mischpults das Mischpult selbst und alle anderen Geräte, die mit dem Mischpult verbunden werden sollen aus und trennen Sie sie vom Stromversorgungsnetz (Netz- stecker aus der Steckdose ziehen). Gehen Sie bei Änderungen der Beschaltung ebenso vor. Benutzen Sie zum Anschluss nur hierfür geeignete Anschlussleitungen.
- Seite 8 Important Safety Instructions! • Fuse: replace fuses only with the type IEC 127 (5x20mm) and Please read before connection and operation! the correct nominal value, to ensure optimal performance! Do not use shorted fuses or bridge the fuse holder. Fuses This product has left the manufactory in a safe and operational should only be replaced by properly trained personnel.
- Seite 9 > The electrical installation of the relevant area complies During installation, protective clothing should be with the requirements of the IEC (ANSI) standards. worn and equipment used at all times (especially head protection, gloves and safety shoes) and only > The device was used following the in- suitable lifting equipment (ladders, scaffolding) should structions of the user’s manual.
-
Seite 10: Specifications
Thank you very much for choosing a product from FAME. Through efficient development and economical production, FAME is able to offer high-quality products at a fantastic price. Please carefully read this manual in its entirety to be informed of all of the functions and features of this product and keep it in a secure place for future reference. -
Seite 11: Cabling And Connections
Cabling and Connections 1: Power Switch 9: Phono Input (RCA) 2: Input Control 10: Line 1-3 Input (RCA) 3: PEAK / LEVEL Meter 11: Line Output (RCA) 4: Equalizer Control 12: XLR Line Output 5: MAIN LEVEL Control 13: Fuse 6: Microphone Input 14: Voltage Selection Switch 7: MIC On / Off Switch... -
Seite 12: Set-Up Example
The device which is to be supplied with an audio signal by means of the mixer (e.g. an audio amplifier) is connected to these outputs. Set-up example Turntable XLR-Cable Ground RCA-Cable CD-Player CD-Player RX 802 mkII Amplifier CLIP SIGNAL POWER POWER... -
Seite 13: Setting Up The Device
Setting up the device Before connecting the mixing desk, switch it off and also switch off all the other devices which are to be connected to it, and disconnect them from the power supply (pull the mains plug out of the socket). Proceed in the same way when changing the wiring. - Seite 14 RX 802 mkII Music Store professional GmbH • Istanbulstr. 22-26 • 51103 Köln Tel: +49 221 8884-0 • Fax: +49 221 8884-2500 info@musicstore.de Subject to change without notice • Technische Änderungen vorbehalten...
