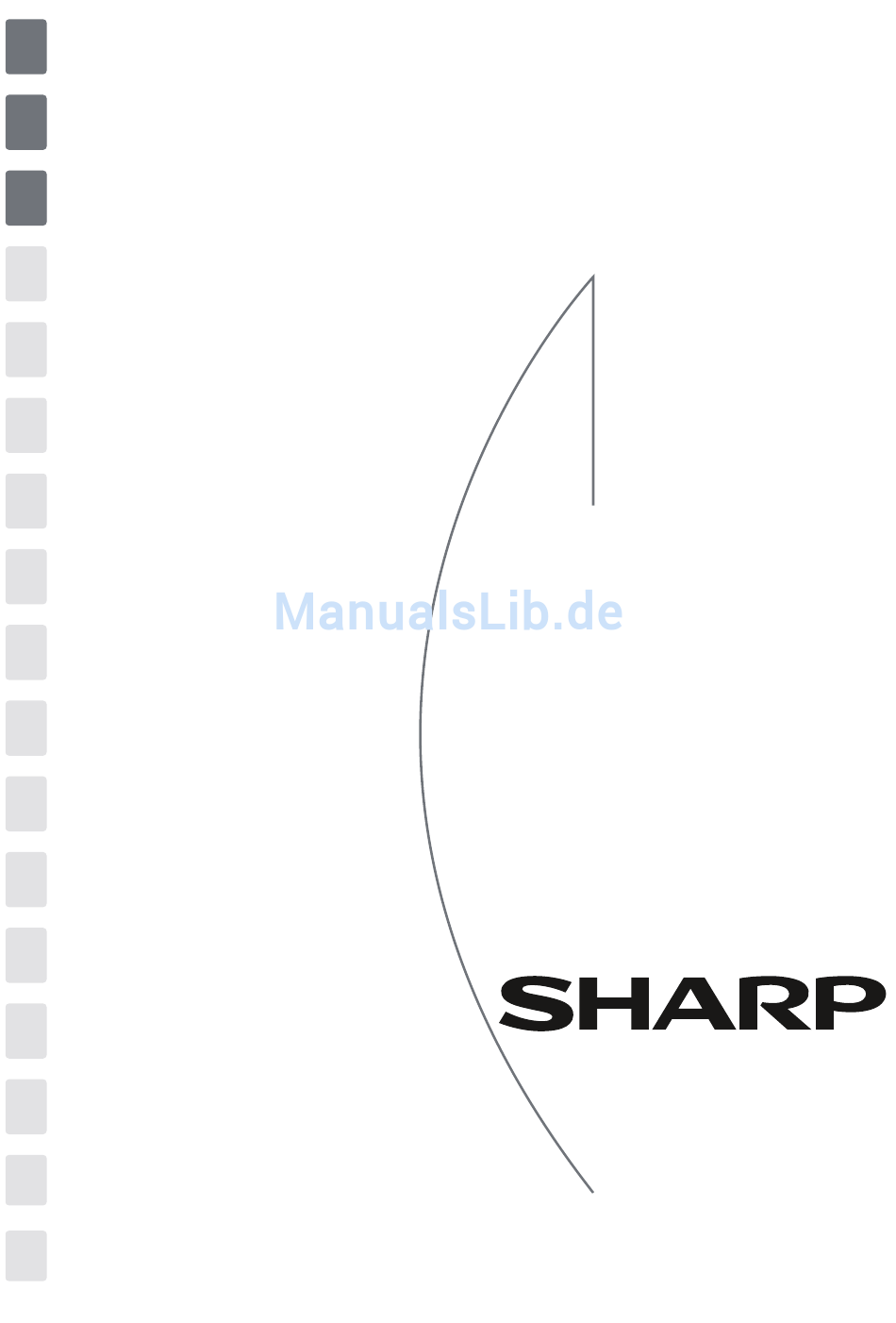

- Seite 1 Gebruikershandleiding Vaatwasmachine Manuel d'utilisation Lave-vaisselle Bedienungsanleitung Geschirrspüler QW-D41F452B-EU...
- Seite 49 Bedienungsanleitung Geschirrspüler GESCHIRRSPÜLER Bedienungs- anleitung QW-D41F452B-EU Wenn Sie mehr über die erweiterten Funktionen für Ihr Produkt erfahren möchten, können Sie folgende Website besuchen www.sharphomeappliances.com...
- Seite 51 INHALT KAPITEL-1: ERKLÄRUNG DES PRODUKTS Technische Daten Konformität mit Normen und Testdaten KAPITEL-2: HINWEISE UND EMPFEHLUNGEN IN BEZUG AUF IHRE SICHERHEIT Recycling Sicherheitshinweise Empfehlungen Ungeeignete Artikel für die Geschirrspülmaschine KAPITEL-3: INSTALLATION DER MASCHINE Aufstellen der Maschine Wasseranschlüsse Wasserzulaufschlauch Wasserablassschlauch Elektrischer Anschluss Den Geschirrspüler unter der Arbeitsplatte einbauen KAPITEL-4: GESCHIRRSPÜLER BELADEN Geschirrkorb...
-
Seite 52: Kapitel-1: Erklärung Des Produkts
KAPITEL-1: ERKLÄRUNG DES PRODUKTES 1. Arbeitsplatte 7. Typenschild 2. Oberer Korb mit Ablagen 8. Bedienfeld 3. Oberer Sprüharm 9. Spülmittel- und Klarspülerbehälter 4. Unterer Korb 10. Salzbehälter 5. Unterer Sprüharm 11. Obere Schienensperre 12. Oberer Besteckkorb 6. Filter Turbo-Trocknungseinheit: Deckensprüharm: Sorgt für eine bessere Dieses System sorgt für eine verbesserte Trocknung Ihres... -
Seite 53: Technische Daten
KAPITEL-1: TECHNISCHE DATEN Technische Angaben Fassungsvermögen 15 Maßgedecke Höhe 850 mm Höhe (ohne Arbeitsplatte) 820 mm Breite 598 mm Tiefe 598 mm Nettogewicht 55 kg Versorgungsspannung 220-240 V, 50 Hz Leistungsaufnahme 2200 W Heizleistung 2000 W Pumpenleistung 100 W Abwasserpumpenleistung 25 W Wasserzufuhrdruck 0,3 bar –... -
Seite 54: Recycling
KAPITEL-2: SICHERHEITSINFORMATIONEN UND EMPFEHLUNGEN SICHERHEITSINFORMATIONEN UND EMPFEHLUNGEN Recycling • Recycelbare Wertstoffe werden in bestimmten Bauteile und Verpackungen verwendet. • Die Kunststoffteile sind mit den folgenden internationalen Abkürzungen gekennzeichnet worden: (>PE< , >PS< , >POM<, >PP<) • Die Teile aus Karton sind aus wiederverwertetem Papier hergestellt worden. Diese können als Altpapier entsorgt werden, sodass sie der Wiederverwertung zugeführt werden können. -
Seite 55: Kapitel-2: Sicherheitsinformationen Und Empfehlungen
KAPITEL-2: SICHERHEITSINFORMATIONEN UND EMPFEHLUNGEN • Stellen oder hängen Sie keine Lasten auf/an die offene Tür des Geschirrspülers, da dieser sonst umkippen könnte. • Verwenden Sie keine Spülmittel, die nicht speziell für Geschirrspüler hergestellt werden. Unser Unternehmen übernimmt für daraus entstandene Schäden keine Verantwortung. -
Seite 56: Empfehlungen
KAPITEL-2: SICHERHEITSINFORMATIONEN UND EMPFEHLUNGEN • Halten Sie Reinigungsmittel und Klarspüler von Ihren Kindern fern. • Halten Sie Kinder von der Geschirrspülmaschine fern, wenn sie offen steht, weil sich in der Maschine noch Rückstände von Reinigungssubstanzen befinden können. • Stellen Sie sicher, dass Ihr Altgerät keine Gefahr für Kinder darstellt. Es ist schon häufiger vorgekommen, dass sich Kinder in Altgeräten eingesperrt haben. - Seite 57 KAPITEL-3: DIE INSTALLATION DES GESCHIRRSPÜLERS Warnung:Achten Sie bitte darauf, dass Sie in Zukunft spülmaschinenfeste Produkte kaufen. DIE INSTALLATION DES GESCHIRRSPÜLERS Die Aufstellung des Geschirrspülers Beim Festlegen des Aufstellortes der Maschine sollten Sie zugängliche Orte berücksichtigen, die das Be- und Entladen des Geschirrs erleichtern. Stellen Sie den Geschirrspüler nicht an einer Stelle auf, an der die Zimmertemperatur unter 0 °C absinken kann.
-
Seite 58: Zulaufschlauch
KAPITEL-3: DIE INSTALLATION DES GESCHIRRSPÜLERS Zulaufschlauch Benutzen Sie nicht den Zulaufschlauch Ihres alten Geschirrspülers. Benutzen Sie stattdessen den neuen, im Lieferumfang enthaltenen Zulaufschlauch. Wenn Sie einen neuen oder einen lange nicht benutzten Zufuhrschlauch an Ihre Maschine anschließen, lassen Sie bitte erst eine Zeit lang Wasser durch den Schlauch fließen, bevor Sie ihn anschließen. -
Seite 59: Das Netzkabel Des Geschirrspülers Darf Nur Von Einem Befugten
KAPITEL-3: DIE INSTALLATION DES GESCHIRRSPÜLERS Warnung: Verlängern Sie den Ablaufschlauch nicht über 4 Meter, da das Schmutzwasser andernfalls nicht mehr problemlos abgepumpt und das Spülergebnis beeinträchtigt wird. In diesem Fall übernimmt der Hersteller keine Haftung. Der elektrische Anschluss Der geschützte Stecker Ihres Geschirrspülers muss an die Steckdose mit Schutzkontakt und der richtigen Spannung und Stromstärke angeschlossen werden. -
Seite 60: Den Geschirrspüler Unter Der Arbeitsplatte Einbauen
KAPITEL-3: DIE INSTALLATION DES GESCHIRRSPÜLERS Wenn Sie die Stromzufuhr Ihres Geschirrspülers unterbrechen, müssen Sie immer den Stecker selbst aus der Steckdose ziehen. Ziehen Sie niemals am Kabel. Den Geschirrspüler unter der Arbeitsplatte einbauen Wenn Sie Ihren Geschirrspüler unter einer Arbeitsplatte einbauen möchten, müssen Sie prüfen, ob Ihnen darunter genügend Platz zur Verfügung steht und ob die Anschlüsse für Strom und Wasser dies zulassen.1 Wenn Sie zu dem Schluss kommen, dass der Platz unter der Arbeitsplatte für die Aufstellung... - Seite 61 KAPITEL-3: DIE INSTALLATION DES GESCHIRRSPÜLERS Stellen Sie die Füße des Geschirrspülers gemäß der Bodenfläche bei Ihnen ein.3 Achten Sie darauf, dass keine Schläuche oder Leitungen geknickt oder beschädigt werden.4 Produkt Ohne Isolierung Mit Isolierung gesamte Für 2. Korb Für 3. Korb Produkt Höhe 820 mm...
-
Seite 62: Kapitel-4: Geschirrspüler Beladen
KAPITEL-4: GESCHIRRSPÜLER BELADEN GESCHIRRSPÜLER BELADEN Setzen Sie Geschirr richtig ein. Es befinden sich zwei separate Körbe in Ihrem Geschirrspüler. Der untere Korb ist für runde und tiefe Dinge. Der obere Korb ist für dünne und schmale Elemente. Das beste Ergebnis wird mit dem Besteckkorb erzielt. Zur Vermeidung möglicher Verletzungen müssen Besteckteile und Messer mit langem Griff und scharfen Spitzen wie Serviergabeln, Brotmesser usw. - Seite 63 KAPITEL-4: GESCHIRRSPÜLER BELADEN Oberer Besteckkorb Der obere Besteckkorb dient dem Beladen mit Gabeln, Löffeln und Messern, langen Schöpfkellen und kleinen Gegenständen. Er kann leicht aus der Maschine genommen werden. Er kann nach dem Spülen gemeinsam mit Ihrem Geschirr herausgenommen werden. Der obere Besteckkorb besteht aus zwei Teilen.
-
Seite 64: Alternative Korbbeladungen
KAPITEL-4: GESCHIRRSPÜLER BELADEN Alternative Korbbeladungen Unterer Korb Oberer Korb Fehlerhafte Beladungen Wichtiger Hinweis für Testlabore Für weitere Informationen zu Leistungstests schreiben Sie bitte an folgende E-Mail-Adresse: „dishwasher@standardtest.info“. Geben Sie in Ihrer E-Mail bitte Modellnamen und Seriennummer (20-stellig) an, die Sie an der Gerätetür finden können. -
Seite 65: Kapitel-5: Programmbeschreibungen
KAPITEL-5: PROGRAMMBESCHREIBUNGEN PROGRAMMBESCHREIBUNGEN Programmoptionen Programmnamen und Temperaturen Auto-Intensiv Auto-Normal Auto-Schonend Hygienisch 60 – 70 °C (P1) 50 – 60 °C (P2) 30 – 50 °C (P3) 60 °C (P4) Art der Automatische Anpassung von Programmlaufzeit, Temperatur Stark Verschmutzung und Wassermenge an den Verschmutzungsgrad des Geschirrs. verschmutztes Geschirr mit angetrockneten... - Seite 66 KAPITEL 5: PROGRAMMBESCHREIBUNGEN PROGRAMMBESCHREIBUNGEN Programmoptionen Programmnamen und Temperaturen Express, 55 Schnell Klarspülen - Extrahygienisch Min., 60 °C (Referenz) 40 °C (P7) (P8) (Vorspülen + 60 °C (P5) 50 °C (P6) Hygienisch, 60°C) 70 °C Art der Suppen, Kaffee, Kaffee, Milch, Reines Stark Verschmutzung...
-
Seite 67: Kapitel-6: Maschine Einschalten Und Programm Auswählen
KAPITEL 6: MASCHINE EINSCHALTEN UND PROGRAMME AUSWÄHLEN 1.) Ein-/Austaste Nachdem Sie die Ein-/Austaste betätigt haben, leuchtet die Programmende-Anzeige auf. 2.) Programmanzeige In der Programmanzeige werden die Laufzeiten der Programme sowie die restliche Programmlaufzeit im Betrieb angezeigt. In dieser Anzeige können Sie auch den Programmablauf verfolgen. 3.) Programmauswahltaste Mit dieser Taste wählen Sie das passende Programm für Ihr Geschirr. - Seite 68 KAPITEL 6: MASCHINE EINSCHALTEN UND PROGRAMME AUSWÄHLEN 7.) Halbe-Beladung-Taste Mit der Halbe-Beladung-Funktion können Sie drei verschiedene Spülvarianten für den unteren Korb, den oberen Korb oder für beide Körbe auswählen. Wenn sich nur wenig Geschirr in der Maschine befindet, Sie aber nicht warten möchten, bis die Maschine komplett beladen ist, können Sie einige Programme auf halbe Beladung einstellen.
-
Seite 69: Programm Ändern
KAPITEL 6: MASCHINE EINSCHALTEN UND PROGRAMME AUSWÄHLEN Maschine einschalten Wenn Sie die Maschine mit der Ein-/ Austaste einschalten, erscheinen zwei Striche in der Programmanzeige, die Programmende-Anzeige leuchtet auf. Wenn Sie ein Programm mit der Programmauswahltaste wählen, wird das ausgewählte Programm (P1, P2 usw.) in der Programmanzeige angezeigt, die Programmende-Anzeige erlischt. -
Seite 70: Programm Ändern Und Rücksetzen
KAPITEL 6: MASCHINE EINSCHALTEN UND PROGRAMME AUSWÄHLEN Programm ändern und rücksetzen Sie möchten ein Programm komplett abbrechen. Öffnen Sie die Gerätetür. Das zuletzt gewählte Programm erscheint in der Anzeige. Nach dem Schließen der Gerätetür Öffnen Sie die Gerätetür. beginnt die Maschine mit dem Das zuletzt gewählte Programm Abpumpen des Wassers. -
Seite 71: Entsorgung Ihrer Alten Maschine
ENTSORGUNG IHRER ALTEN MASCHINE Dieses Symbol am Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. Stattdessen sollte es bei einer Sammelstelle zum Recycling von elektrischen und elektronischen Altgeräten abgegeben werden. Dies verringert die negativen Auswirkungen in Bezug auf die Umwelt und die menschliche Gesundheit. - Seite 72 Waterside Drive, Langley, Berkshire, SL3 6EZ, Vereinigtes Königreich...
