RADEMACHER 3500 30 64 Montage- Und Inbetriebnahme Anleitung
Quelle: rademacher.de
Verwandte Anleitungen für RADEMACHER 3500 30 64
Inhaltszusammenfassung für RADEMACHER 3500 30 64
- Seite 1 DuoFern Heizkörperstellantrieb Original Montage- und Inbetriebnahmeanleitung Artikel-Nr. 3500 30 64 VBD 678-1 (05.18)
-
Seite 2: Inhaltsverzeichnis
Inhalt Diese Anleitung............... 4 Gefahrensymbole ............5 Verwendete Darstellungen und Symbole ......5 2.2 Glossar - Begriffserklärung ..........5 Lieferumfang ..............6 Gesamtansicht ............... 6 Displaysymbole .............7 Produktbeschreibung ............. 7 Technische Daten ............8 Sicherheitshinweise ............9 7.1 Bestimmungsgemäße Verwendung .......9 Erstinbetriebnahme ............10 Die beiliegenden Batterien einlegen ......10 Anmeldung am HomePilot ®... - Seite 3 Inhalt 11. Alle Einstellungen löschen und auf die Werkseinstellungen zurücksetzen ......23 12. Fehlermeldungen und Fehlerbeseitigung ....24 13. Reinigung / Wartung ............. 25 14. Vereinfachte EU-Konformitätserklärung ....25 15. Hinweise zum Umweltschutz ........26 16. Garantiebedingungen ........... 27...
-
Seite 4: Diese Anleitung
1. Diese Anleitung..beschreibt Ihnen die Montage, die Inbetriebnahme und die Bedienung des DuoFern Heizkörperstellantriebs. Anwendung dieser Anleitung ◆ Bitte lesen Sie diese Anleitung vollständig durch und beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. ◆ Lesen Sie auch die Gebrauchsanleitungen der ange- meldeten DuoFern Geräte und des jeweils angeschlos- senen Verbrauchers. ◆... -
Seite 5: Gefahrensymbole
Gefahrenstelle / gefährliche Situation 2.1 Verwendete Darstellungen und Symbole Darstellung Beschreibung weitere nützliche Informationen Lesen Sie die zugehörige Anleitung. 2.2 Glossar - Begriffserklärung DuoFern ◆ RADEMACHER Funk-System zur Steuerung kompatibler Produkte. HomePilot ® ◆ Der HomePilot ist eine zentrale Steuereinheit für ® RADEMACHER Funk-Produkte. -
Seite 6: Lieferumfang
3. Lieferumfang 1 x Heizkörperstellantrieb 1 x Abdeckung 3 x Danfoss-Adapter (RA / RAV / RAVL) 1 x Schraube mit Mutter 2 x Batterien AA 1,5 V / Mignon / LR6 1 x Montage- und Inbetriebnahmeanleitung Vergleichen Sie nach dem Auspacken .. -
Seite 7: Displaysymbole

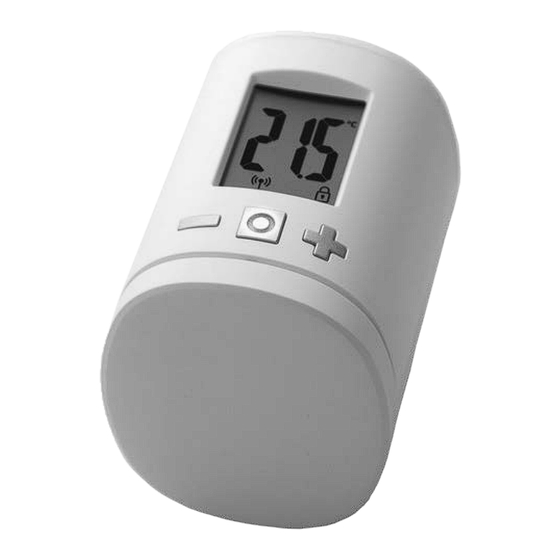

Der DuoFern Heizkörperstellantrieb ist ein elektronisches Heizkörperthermostat zur Steuerung eines Heizkörperventils und zur Regelung der Raumtemperatur. Die Bedienung und die Einstellung des DuoFern Heizkörper- stellantriebs kann direkt am Gerät vor Ort, via Smartphone App oder mit einem Computer erfolgen. Für die Steuerung per App oder Computer ist zusätzlich der RADEMACHER HomePilot als zentrale Steuerung erforder- ® lich (nicht im Lieferumfang). -
Seite 8: Technische Daten
6. Technische Daten Allgemeine Angaben 2 x 1,5 V (DC), AA, Versorgungsspannung: Alkaline ca. 2 Jahre (bei drei Schaltzeiten täglich und Batterielebensdauer: einem eingestellten Sendeintervall von 15 Minuten) Mechanische Belastbarkeit: 70 N Linearer Hub: 2 - 3 mm Anschlussgewinde: M 30 x 1,5 mm Zulässige Umgebungs- 0 bis 40 °C temperatur:... -
Seite 9: Sicherheitshinweise
7. Sicherheitshinweise Der Einsatz defekter Geräte sowie unsachgemäßer Gebrauch kann zu Sachschäden führen. ◆ Verwenden Sie niemals defekte oder beschädigte Geräte. ◆ Prüfen Sie den DuoFern Heizkörperstellantrieb auf Unversehrtheit. ◆ Wenden Sie sich bitte an unseren Kundendienst, falls Sie Schäden feststellen, s. Seite 28. ◆ Unterweisen Sie alle Personen im sicheren Gebrauch des DuoFern Heizkörperstellantriebs. ◆ Kinder dürfen nicht mit dem Gerät spielen. 7.1 Bestimmungsgemäße Verwendung Verwenden Sie den DuoFern Heizkörperstellantrieb aus- schließlich zur Steuerung eines Heizkörperventils. ... -
Seite 10: Erstinbetriebnahme
8. Erstinbetriebnahme 8.1 Die beiliegenden Batterien einlegen Die Verwendung von Akkus oder von falschen Batterien kann den DuoFern Heizkörperstellantrieb beschädigen. ◆ Verwenden Sie nur auslaufsichere Batterien vom Typ AA 1,5 V (LR6). ◆ Falls eine Batterie ausgelaufen ist, empfehlen wir den Austausch des DuoFern Heizkörperstellantrieb gegen ein neues Gerät. -
Seite 11: Anmeldung Am Homepilot
8.2 Anmeldung am HomePilot ® Falls keine Anmeldung erfolgen soll, weiter mit 8.3. Schalten Sie den HomePilot in den ® Anmeldemodus. Die Anmeldung erfolgt automatisch. Nach erfolgreicher Anmeldung erscheint der angemeldete HomePilot ® als „1“ im Display. Erfolgt innerhalb von 2 Minuten keine Anmeldung, erscheint „0“... -
Seite 12: Montage Am Heizkörperventil
8.4 Montage am Heizkörperventil Stecken Sie den DuoFern Heizkörperstellantrieb auf das Ventil oder den Adapter und drehen Sie die Überwurfmutter fest. Um die Sicht auf das Display optimieren zu kön- nen, verfügt der DuoFern Heizkörperstellantrieb nach der Montage über minimale Flexibilität. Daher sollten Sie die Überwurfmutter nicht zu fest anziehen. Für die Montage auf Danfoss-Heizkörperventile können Sie einen der beiliegenden Adapter ver- wenden. -
Seite 13: Eine Installationsfahrt (Ins) Durchführen
8.5 Eine Installationsfahrt (InS) durchführen Aktivieren Sie durch kurzes Tippen der Menütaste den Installationsmodus (InS). Anschließend führt der Antrieb auto- matisch eine Installationsfahrt durch, um die Endlagen festzulegen. Nach erfolgreicher Installationsfahrt erscheint die Normalanzeige mit der eingestellten Solltemperatur. Der DuoFern Heizkörperstellantrieb ist jetzt betriebsbereit. -
Seite 14: Einstellungen Am Betriebsbereiten Gerät
9. Einstellungen am betriebsbereiten Gerät Um Energie zu sparen, schaltet sich das Display automa- tisch ab. Durch Drücken einer beliebigen Taste wird das Display wieder eingeschaltet und der DuoFern Heizkörperstellan- trieb in den Betriebsmodus versetzt. Danach erscheint die Normalanzeige mit der eingestellten Solltemperatur. 9.1 Die Solltemperatur einstellen Durch kurzes Tippen können Sie die gewünschte Soll- temperatur in 0,5 °C Schritten einstellen. -
Seite 15: Die Kindersicherung / Bediensperre
9.2 Die Kindersicherung / Bediensperre Aktivieren Sie zuerst die Normalanzeige durch Drücken einer beliebigen Taste, siehe Seite 14. Die Kindersicherung aktivieren 1 x gleichzeitig drücken, bis das Schlosssymbol blinkt. Eine manuelle Bedienung ist noch möglich. Nach dem Erlöschen des Displays und der Wiederaktivierung wird das Schlosssymbol dauerhaft angezeigt und das Gerät kann nicht bedient ... -
Seite 16: Einführung Zum Öffnen Der Menüs Und Zur Einstellung Der Funktionen
10. Einführung zum Öffnen der Menüs und zur Einstellung der Funktionen Im Menü des DuoFern Heizkörperstellantriebs können Sie verschiedene Einstellungen vornehmen sowie Funktionen aktivieren (On) bzw. deaktivieren (OFF). Navigation im Menü Einstellen der Parameter, siehe nächste Kapitel Durch Drücken der Menütaste werden die Einstellungen gespeichert. Rücksprung zur Normalanzeige ◆... -
Seite 17: Automatikfunktion (Aut)
10.1 Automatikfunktion (Aut) Automatikbetrieb On (Werkseinstellung) Es werden alle Steuerbefehle von einem HomePilot zuge- ® lassen. Automatikbetrieb OFF = manueller Betrieb Es werden nur Änderungen vor Ort oder manuelle Änderungen durch den HomePilot umgesetzt. ® 10.2 Boost-Funktion (boS) Die Boost-Funktion ermöglicht ein kurzzeitiges Aufheizen des Raums und wird nach 15 Minuten automatisch beendet. In der Normalanzeige können Sie den Boostvorgang mit oder beenden. -
Seite 18: Duofern Menü (Duo) Anmelden / Abmelden / Aufräumen
10.3 DuoFern Menü (duo) Anmelden / Abmelden / Aufräumen In diesem Menü (duo) können Sie den HomePilot ® DuoFern Heizkörperstellantrieb anmelden. Sie können maximal einen HomePilot ® anmelden. Lesen Sie dazu auch die Gebrauchsanleitung des HomePilot ® Anmelden / Abmelden am HomePilot ®... - Seite 19 10.3 DuoFern Menü (duo) Anmelden / Abmelden / Aufräumen Am HomePilot anmelden ® LED Signale beim Anmelden ◆ blinkt grün: während der Anmeldung ◆ leuchtet 2 Sekunden lang grün: nach erfolgreicher Anmeldung ◆ leuchtet 2 Sekunden lang rot: falls die Anmeldung innerhalb von 2 Minuten nicht stattgefunden hat oder es einen Fehler gab Vom HomePilot abmelden...
-
Seite 20: Interne Fenster-Auf-Erkennung (Det)
10.3 DuoFern Menü (duo) Anmelden / Abmelden / Aufräumen Den DuoFern Heizkörper- 5 Sek. stellantrieb aufräumen Die Funkverbindung zu einem nicht mehr erreichbaren HomePilot wird gelöscht. ® LED Signale beim Aufräumen ◆ blinkt rot: während des Aufräumens ◆ leuchtet 2 Sekunden lang grün: nach Beendigung des Aufräumens 10.4 Interne Fenster-Auf-Erkennung (dEt) ... -
Seite 21: Externe Fenster-Auf-Erkennung
10.4 Interne Fenster-Auf-Erkennung (dEt) Die Fenster-Auf-Erkennung ist unabhängig davon, ob der DuoFern Heizkörperstellantrieb im Manuell- oder Automatik- betrieb ist. Wird ein offenes Fenster erkannt, erscheint diese Meldung (OPn) für die Dauer des Vorgangs. Bei ungünstiger Montageposition (z.B. in einer Nische), können Sie alternativ auch einen externen DuoFern Fenster-/Türkontakt (Art. Nr. 3200 31 64) via HomePilot ®... -
Seite 22: Die Anzeige Im Display (Dis) Drehen (180°)
10.6 Die Anzeige im Display (dIS) drehen (180°) Werkseinstellung = OFF Je nach Montage kann es vorteilhaft sein, die Anzeige im Display um 180° zu drehen. Die Drehung erfolgt erst nach der Bestätigung mit der Menütaste, siehe Seite 16. 10.7 Den Ladezustand der Batterie (bAt) einsehen 10.8 Die aktuelle Softwareversion (Id) einsehen... -
Seite 23: Alle Einstellungen Löschen Und Auf Die Werkseinstellungen Zurücksetzen
11. Alle Einstellungen löschen und auf die Werkseinstellungen zurücksetzen Aktivieren Sie zuerst die Normalanzeige durch Drücken einer beliebigen Taste, siehe Seite 14. Deaktivieren Sie die Kindersicherung, falls diese aktiv ist, siehe Seite 15. Drücken und halten, zusätzlich drücken und halten. -
Seite 24: Fehlermeldungen Und Fehlerbeseitigung
12. Fehlermeldungen und Fehlerbeseitigung Auftretende Fehler werden durch einen Fehlercode im Display angezeigt. E1 = Der Antrieb ist nicht montiert ◆ Montieren Sie den DuoFern Heizkörperstellantrieb an geeigneter Stelle. E2 = Fehler in der Mechanik Während der Installationsfahrt wurde ein Fehler erkannt. ◆ Wiederholen Sie die Installationsfahrt. E3 = Zu kurze Installationsfahrt ◆ Prüfen Sie die Montageposition des DuoFern Heizkörperstellantriebs. -
Seite 25: Reinigung / Wartung
13. Reinigung / Wartung Chemische Lösungsmittel können den DuoFern Heizkörperstellantrieb beschädigen. ◆ Verwenden Sie ausschließlich ein weiches, leicht ange- feuchtetes Tuch zur Reinigung des Gerätes. 14. Vereinfachte EU-Konformitätserklärung Hiermit erklärt die RADEMACHER Geräte-Elektronik GmbH, dass der DuoFern Heizkörperstellantrieb der Richtlinie 2014/53/EU (Funkanlagenrichtlinie) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.rademacher.de/ce... -
Seite 26: Hinweise Zum Umweltschutz
15. Hinweise zum Umweltschutz Entnahme der Batterien vor der finalen Entsorgung Vor der Entsorgung müssen die Batterien wieder entnom- men werden Entsorgung verbrauchter Batterien Batterien gehören nicht in den Hausmüll und sind separat zu entsorgen. -
Seite 27: Garantiebedingungen
Dies ist durch Vorlage einer Rechnungskopie nachzuweisen. Innerhalb der Garantiezeit auftretende Mängel beseitigt RADEMACHER kostenlos entweder durch Reparatur oder durch Ersatz der betreffenden Teile oder durch Lieferung eines gleichwertigen oder neuen Ersatzgerätes. Durch Ersatzlieferung oder Reparatur aus Garantiegründen tritt keine generelle Verlängerung der ursprünglichen Garantiezeit ... - Seite 28 RADEMACHER Gerate-Elektronik GmbH Buschkamp 7 46414 Rhede (Deutschland) info@rademacher.de www.rademacher.de Service: Hotline 01807 933-171* * 30 Sekunden kostenlos, danach 14 ct/ Telefax +49 2872 933-253 Minute aus dem dt. Festnetz bzw. max. service@rademacher.de 42 ct/Minute aus dem dt. Mobilfunknetz.
