Status
„Charge Status"
Akkuwarnung
statusabhängig
Ladevorgang
Rot
Voll aufgeladen
Grün

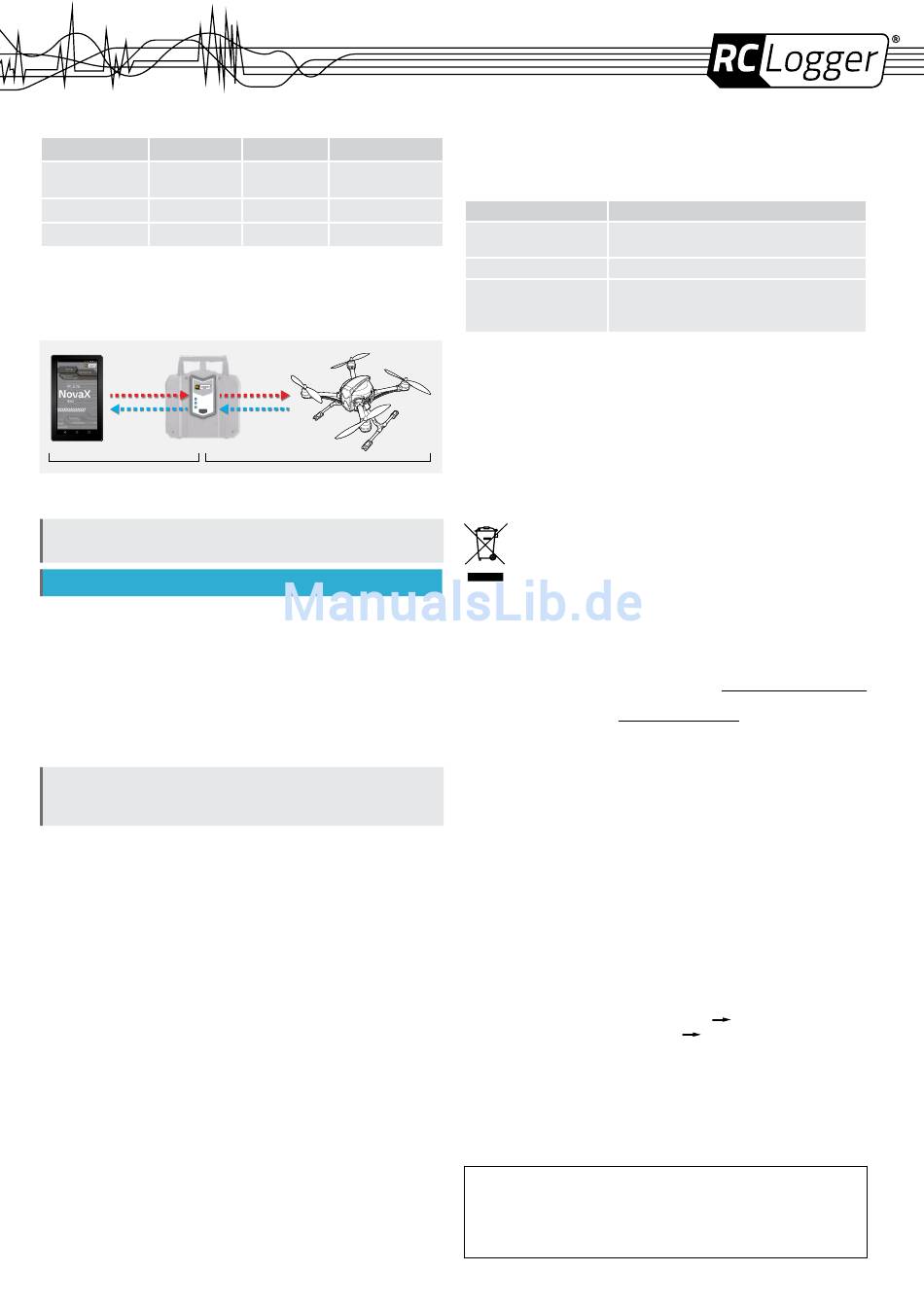

ÜBERTRAGUNGSSTRECKEN
Aufgrund der Übertragungstechnik des jeweiligen Verbindungsmoduls ist die Länge der
Übertragungsstrecke begrenzt. Die folgende Abbildung gibt Aufschluss darüber, welche
Reichweite beim Betrieb des Datalinkmoduls eingehalten werden muss.
10 m
AKKU AUFLADEN
Akku-Laufzeit:
3 Stunden
Aufladedauer:
1 Stunde
Der Akku kann während des Datalink-Betriebs geladen werden.
1. Verbinden Sie ein herkömmliches MicroUSB-Kabel mit dem MicroUSB-Anschluss
rechts am Datalinkmoduls.
2. Schließen Sie den USB-Stecker Typ-A an eine Spannungsquelle mit USB-Ausgang
an (5 V/DC, 40 mA).
3. Die Anzeigeleuchte Charge Status leuchtet nun rot auf.
4. Bei voll aufgeladenem Akku leuchtet die Anzeigeleuchte Charge Status grün.
5. Ziehen Sie das USB-Kabel ab.
INBETRIEBNAHME
Automatische Abschaltung:
Wird das Datalinkmodul nicht innerhalb von 5 Minuten mit dem Mobilgerät verbunden,
schaltet es sich automatisch ab.
Einschalten
Bei ausgeschaltetem Datalinkmodul halten Sie den Schalter an der Front etwa 3 Sekunden
lang gedrückt, um das Modul einzuschalten. Die Bluetooth Anzeigeleuchte blinkt einmal
blau.
Ausschalten
Bei eingeschaltetem Datalinkmodul halten Sie den Schalter an der Front etwa 3 Sekunden
lang gedrückt, um das Modul auszuschalten. Das Datalinkmodul schaltet sich automatisch
aus, wenn es mindestens 5 Minuten lang keine Verbindung hat.
Verbindung herstellen
1. Stellen Sie sicher, dass die neueste Version der EYEControl App auf Ihrem
Mobilfunkgerät und die RC Logger Firmware-Version FW2.0 oder höher in Ihrem
Quadcopter installiert ist.
2. Bei ausgeschaltetem Datalinkmodul halten Sie den Schalter an der Front etwa 6
Sekunden lang gedrückt. Die Anzeigeleuchten Low Battery und Bluetooth blinken
abwechselnd und zeigen damit an, dass der Verbindungsaufbau im Gange ist.
3. Aktivieren Sie Bluetooth an Ihrem Mobilfunkgerät und stellen Sie die Funkverbindung
zum Datalink über die App-Oberfläche her.
4. Nach etwa 30 Sekunden signalisiert die Bluetooth Anzeigeleuchte durch
zweimaliges blaues Blinken, dass die Verbindung zwischen dem Datalinkmodul
und dem Mobilfunkgerät hergestellt ist. Wenn die Bluetooth Anzeigeleuchte nur
einmal blau blinkt, ist der Verbindungsaufbau fehlgeschlagen. Wiederholen Sie den
Verbindungsaufbau.
„Low Battery"
„Bluetooth"
Zweimal rot
statusabhängig
blinkend
statusabhängig
statusabhängig
statusabhängig
statusabhängig
1000 m
FUNKTIONSTEST
Vor dem Abflug sollten Sie die in der folgenden Tabelle aufgeführten Punkte auf Funktion
testen:
Test
Wie
Ladezustand des Akkus
Datalink einschalten und die Tabelleneinträge unter
„Anzeigeleuchten" auf Seite 1 beachten.
Verbindung herstellen
Siehe Absatz „Verbindung herstellen" auf Seite 2.
Telemetriedaten und
- Übermitteln Sie zum Testen Aufgabenpunkte an den
Aufgabenpunkte
Quadcopter.
- Prüfen Sie den Eingang der Telemetriedaten.
REINIGUNG UND PFLEGE
> Das Datalinkmodul ist wartungsfrei, nicht zerlegen. Wartungs- bzw. Reparaturarbeiten
sind nur von Fachpersonal auszuführen.
> Keine Flüssigkeit in das Datalinkmodul gelangen lassen.
> Das Datalinkmodul nur mit einem sauberen, weichen und trockenen Lappen von
außen abwischen.
> Keine aggressiven Reiniger oder Chemikalien verwenden, da diese das Gehäuse
angreifen und Verfärbungen bzw. Funktionsstörungen hervorrufen können.
ENTSORGUNG
Zur Erhaltung und zum Schutz der Umwelt sowie zur Verbesserung ihrer
Qualität, zum Schutz unserer Gesundheit und zur umsichtigen und rationellen
Verwendung der natürlichen Ressourcen sollte der Endverbraucher das
Altgerät unter Einhaltung der gesetzlichen Vorschriften zu entsprechenden
Sammelstellen bringen. Das Zeichen der durchgestrichenen Mülltonne mit
Rädern bedeutet, dass dieses Produkt separat entsorgt werden muss und
nicht in den Hausmüll geworfen werden darf.
Somit werden Sie Ihren gesetzlichen Pflichten gerecht und tragen zum Umweltschutz bei!
PRODUKT-SUPPORT
Wenn Sie technische Hilfe benötigen, besuchen Sie bitte http://www.rclogger.com/support
oder rufen Sie uns an unter +852 2559 2662. Zusätzlich steht Ihnen für jegliche Anfragen
unser Online-Ticket-System unter http://support.rclogger.com zur Verfügung.
FCC COMPLIANCE STATEMENT
FCC ID:
2AARVRCL-Datalink
Statement according to FCC part 15.19
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
> This device may not cause harmful interference, and
> This device must accept any interference received, including interference that may
cause undesired operation.
Statement according to FCC part 15.21
Modifications not expressly approved by this company could void the user's authority to
operate the equipment.
TECHNISCHE DATEN
Akku .......................................................LiPo 1S 40 mAh
Ladevorgang ..........................................5 V/DC über USB, 40 mA
Reichweite ............................................. Mobilfunkgerät
Bluetooth ...............................................BLE4.0
Umgebungsbedingungen für den Betrieb ..trockene Witterung
Betriebstemperatur ................................0 bis 45 °C (+32 to +113 °F)
Lagertemperatur ....................................-10 bis +45 °C (+14 to +113 °F)
Abmessungen ........................................49 x 32 x 14 mm
Gewicht ..................................................ca. 15 g
Diese Bedienungsanleitung wurde von CEI Conrad Electronic International (HK) Limited, 18th Floor, Tower 2, Nina
Tower, No. 8 Yeung Uk Road, Tsuen Wan, New Territories, Hong Kong veröffentlicht. Alle Rechte vorbehalten,
einschl. Übersetzung. Die Vervielfältigung durch irgendeine Methode, d.h. Fotokopie, Mikrofilm oder in einer
digitalen, elektronischen, optischen oder in anderer Form erfordert die vorherige schriftliche Genehmigung
vonseiten des Herausgebers. Die Vervielfältigung durch Drucken, auch teilweise, ist ebenso untersagt. Diese
Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
© 2016 by CEI Conrad Electronic International (HK) Limited
Datalink: max. 10 m
Datalink
Quadcopter (über den Sender):
max. 1000 m
89134RC_v1_0116_02_m_de_(8)
