RC Logger Datalink Bedienungsanleitung

Bedienungsanleitung
RC Logger Datalink
Nr. 89134RC
EINFÜHRUNG
Das Datalinkmodul ermöglicht eine Datenübertragung zwischen der RC Logger
EYEControl App und einem RC Logger Quadcopter (z.B. dem NovaX 350), wenn die
Reichweite zwischen dem Mobilfunkgerät mit der laufenden App und dem Quadcopter
überschritten wurde (die Reichweite ist wegen der Bluetooth
Das Datalinkmodul wird am R8 Funksystem (89102RC) befestigt, das die Daten für die
EYEControl App versendet und empfängt.
Verschiedene Echtzeitdaten können auf diese Weise übermittelt werden, wie z.B.
Telemetriedaten und Task-Points. Sie können beispielsweise neue Task-Points in
der App bestimmen und an den sich im Flug befindenden Quadcopter übertragen. Im
Datalinkmodul ist ein aufladbarer Akku eingebaut.
Im Datalinkmodul ist ein aufladbarer Akku eingebaut.
Wichtiger Hinweis:
Der NovaX 350 muss mindestens die NovaX Firmware Version 2.0 (NovaX 2.0) haben.
Für andere RC Logger Quadcopter, beachten Sie die aktuellsten Informationen auf
www.rclogger.com. Ausführliche Anweisungen zur Aktualisierung der Quadcopter-
Firmware auf die neueste Version finden Sie auf www.rclogger.com.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Bitte laden Sie die neueste Ausgabe der Bedienungsanleitung
von unserer Website herunter, unter www.rclogger.com.
Navigieren Sie bis zur Produktseite und öffnen Sie das Register
„Downloads" . Klicken Sie auf „Operating instructions", um
den Download zu starten.
Übergeben Sie das Produkt nur zusammen mit der
Bedienungsanleitung an dritte Personen.
Das Produkt darf nicht feucht oder nass werden.
Aus Sicherheits- und Zulassungsgründen (CE), dürfen Sie das Produkt nicht umbauen
und/oder verändern. Falls Sie das Produkt für andere, als die zuvor beschriebenen Zwecke
verwenden, kann das Produkt beschädigt werden. Weiterhin kann eine unsachgemäße
Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc.
hervorrufen. Bei der Übergabe an Dritte ist das Produkt zusammen mit der zugehörigen
Anleitung auszuhändigen.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der
jeweiligen Inhaber. Alle Rechte vorbehalten.
LIEFERUMFANG
> Datalink
> Bedienungsanleitung
SICHERHEITSHINWEISE
Lesen Sie sich die Bedienungsanleitung aufmerksam durch
und beachten Sie insbesondere die Sicherheitshinweise.
Falls Sie die Sicherheitshinweise und die Angaben zur
sachgemäßen Handhabung in dieser Anleitung nicht
befolgen, übernehmen wir für dadurch resultierende
Personen- bzw. Sachschäden keine Haftung. Außerdem
erlischt in solchen Fällen die Gewährleistung/Garantie.
Allgemeines
> Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
> Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu
einem gefährlichen Spielzeug werden.
> Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und
Lösungsmitteln.
> Das Produkt darf nicht bei Regen verwendet werden.
> Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
> Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb
und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht
mehr gewährleistet, wenn das Produkt:
> Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus
bereits geringer Höhe wird es beschädigt.
Signal
Verbindung eingeschränkt).
®
> Große Gegenstände, Wände, Säulen o. ä. können die Signalstärke verringern. Das
kann zum Verlust der Kontrolle oder zu Übertragungsfehlern führen.
> Hochspannungsleitungen oder Rundfunk-Sendemasten können die Signalstärke
beeinflussen und einen Signalverlust verursachen. Ausreichenden Abstand einhalten.
Vor Inbetriebnahme
> Vor jedem Flug muss die zuverlässige Gerätefunktion überprüft werden. Achten Sie
auf sichtbare Schäden, wie z. B. defekte Steckverbindungen oder Produktschäden.
> Achten Sie vor Flugbeginn darauf, dass die Kapazität des Akkus ausreicht. Ggf. wieder
aufladen.
> Überprüfen Sie das Produkt vor dem Abflug auf Funktionsfähigkeit.
Während des Einsatzes
Wichtig:
Wenn Sie Gebrauch vom autonomen Fliegen durch die App machen, stellen Sie
sicher, dass Sie, im Falle von unerwünschtem Flugverhalten, sofort über den Sender
eingreifen können.
> Gehen Sie beim Einsatz des Flugmodells kein Risiko ein. Ihre eigene Sicherheit und
die Ihrer Umgebung liegt beim Einsatz des Fluggeräts allein in Ihrer Verantwortung.
> Setzen Sie das Produkt nur ein, wenn Sie uneingeschränkt reaktionsfähig sind. Durch
Müdigkeit oder Einwirkung von Alkohol oder Medikamenten können Reaktionsfehler
hervorgerufen werden.
> Während des Gebrauchs darf das Produkt auf keinen Fall vom Sender abgenommen
werden.
Batterien
> Die Batterien sind eingebaut und dürfen nicht entfernt werden.
> Nehmen Sie keine Batterien auseinander, schließen Sie sie nicht kurz und werfen Sie
sie nicht ins Feuer. Es besteht Explosionsgefahr!
> Vorsicht: Beim Ersetzen des Akkus durch einen falschen Typ besteht Explosionsgefahr.
> Altbatterien müssen vorschriftsmäßig entsorgt werden.

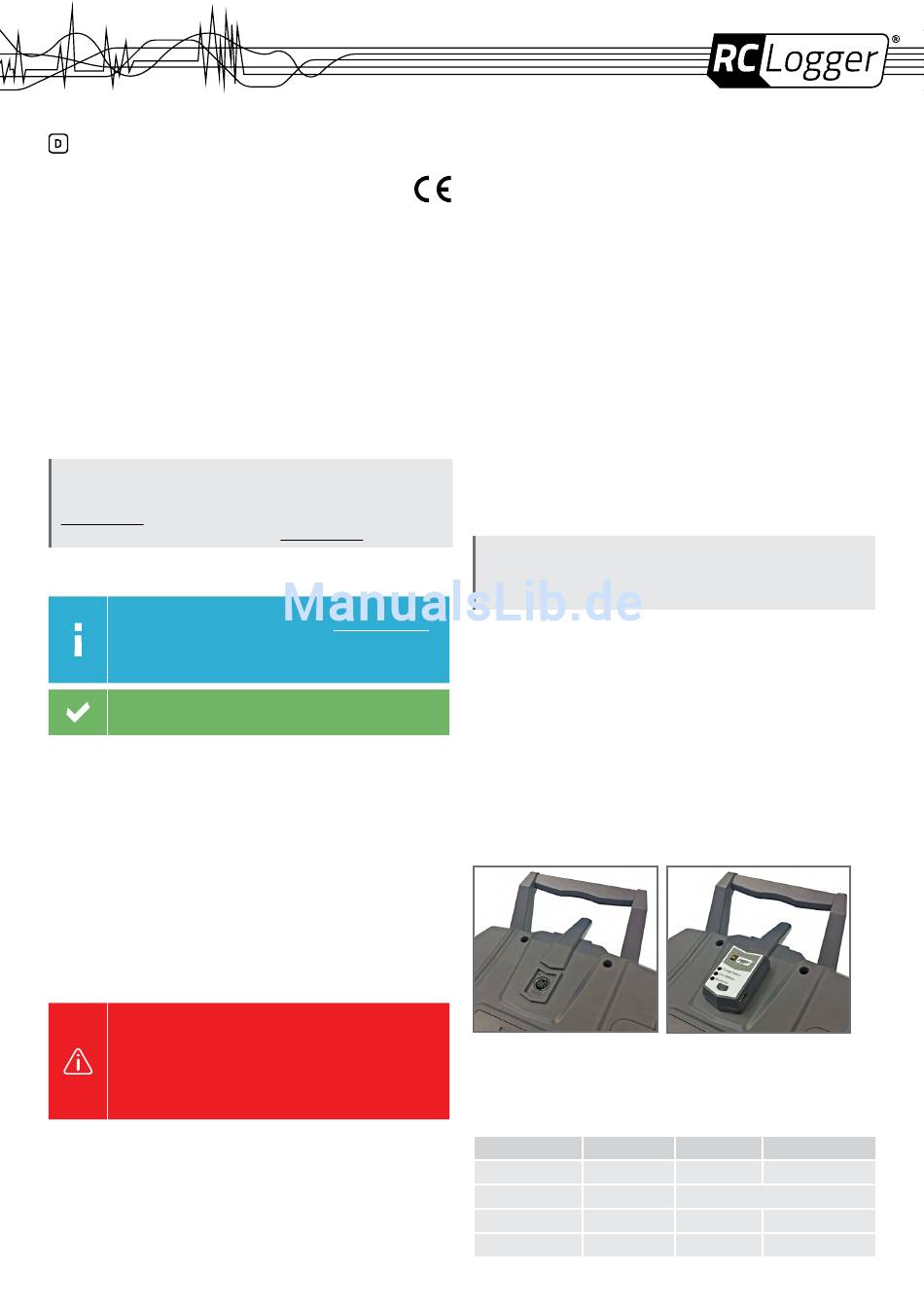

EINBAU
1. Schalten Sie den Sender aus.
2. Schließen Sie das Datalinkmodul am Trainer-Anschluss hinten am Sender an. Achten
Sie auf einen festen Sitz der Steckverbindung. Vgl. Abbildungen oben.
ANZEIGELEUCHTEN
Status
Ausgeschaltet
Verbindungsmodus
Verbunden
Nicht verbunden
» sichtbare Schäden aufweist,
» nicht mehr ordnungsgemäß funktioniert,
» über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
» erheblichen Transportbelastungen ausgesetzt wurde.
„Charge Status"
Aus
statusabhängig
statusabhängig
statusabhängig
„Low Battery" „Bluetooth"
Aus Aus
Abwechselnd rot oder blau blinkend
statusabhängig Zweimal blau blinkend
statusabhängig Einmal blau blinkend
