- Seite 1 CCTV-FARBMONITOR Bedienungsanleitung English…………………….. 17 Français……………………. 34 Italiano………………..51 TV8141 TV8152 TV8154 TV8151 TV8153...
- Seite 2 VORWORT Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses PROFILINE-Videoüberwachungsmonitors. Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.
-
Seite 3: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE 1. Lesen Sie die folgende Anleitung durch, und bewahren Sie sie gut auf, um ggf. später erneut nachschauen zu können. 2. Verwenden Sie diesen Monitor nicht an Orten, die mit Wasser in Kontakt kommen können, beispielsweise neben einer Badewanne, einem Waschbecken, einer Spüle oder einem Waschtrog, in einem feuchten Keller oder neben einem Swimmingpool. -
Seite 4: Schematische Darstellung

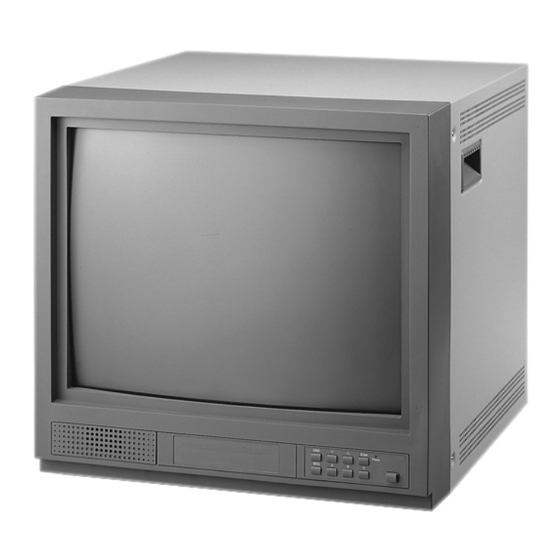

SCHEMATISCHE DARSTELLUNG TV8141 TV8151 / TV8154 TV8152 / TV8153 *Die genauen Abmessungen finden Sie im Abschnitt TECHNISCHE DATEN. -
Seite 5: Technische Daten
TECHNISCHE DATEN MODELL TV8141 Bildröhre 10" 90° Farbe P22 In-Line-Elektronenstrahlröhre Auflösung ＞300 TV-LINIEN Normale Bildabtastung 6% Overscan vom sichtbaren CRT-Bildschirmbereich Y/C-Eingang: 4-poliger Mini-DIN (×1) Eingangsanschlüsse Videoeingang: BNC-Stecker (×2), 1 V (s-s) FBAS-Signal (75 Ohm) Audioeingang: RCA-Buchse (×3), 400 mv Y/C-Ausgang: 4-poliger Mini-DIN (×1), autom. HI-Durchschleifwechselanschluss Videoausgang: BNC-Stecker (×2), autom. - Seite 6 TECHNISCHE DATEN MODELL TV8151 Bildröhre 14" 90° Farbe P22 In-Line-Elektronenstrahlröhre Auflösung ＞400 TV-LINIEN Normale Bildabtastung 6 % Overscan vom sichtbaren CRT-Bildschirmbereich Y/C-Eingang: 4-poliger Mini-DIN (×1) Eingangsanschlüsse Videoeingang: BNC-Stecker (×1), 1 V (s-s) FBAS-Signal (75 Ohm) Audioeingang: RCA-Buchse (×1), 400 mv Y/C-Ausgang: 4-poliger Mini-DIN (×1), autom.
- Seite 7 TECHNISCHE DATEN MODELL TV8152 Bildröhre 15" 90° Farbe P22 In-Line-Elektronenstrahlröhre Auflösung ＞800 TV-LINIEN Normale Bildabtastung 6 % Overscan vom sichtbaren CRT-Bildschirmbereich Y/C-Eingang: 4-poliger Mini-DIN (×1) Eingangsanschlüsse Videoeingang: BNC-Stecker (×1), 1 V (s-s) FBAS-Signal (75 Ohm) Audioeingang: RCA-Buchse (×1), 400 mv Y/C-Ausgang: 4-poliger Mini-DIN (×1), autom.
- Seite 8 TECHNISCHE DATEN TV8153 MODELL 19" 90° Farbe P22 In-Line-Elektronenstrahlröhre Bildröhre ＞800 TV-LINIEN Auflösung =106 % Fullscan Normale Bildabtastung =98 % Fullscan Underscan Y/C-Eingang: 4-poliger Mini-DIN (×1) Videoeingang: BNC-Stecker (×2), 1 V (s-s) FBAS-Signal (75 Ohm) Eingangsanschlüsse Audioeingang: RCA-Buchse (×3), 400 mv Y/C-Ausgang: 4-poliger Mini-DIN (×1), autom.
- Seite 9 TECHNISCHE DATEN MODELL TV8154 Bildröhre 21" 90° Farbe P22 In-Line-Elektronenstrahlröhre Auflösung 500 TV-LINIEN ＞ Normale Bildabtastung 6 % Overscan vom sichtbaren CRT-Bildschirmbereich Y/C-Eingang: 4-poliger Mini-DIN (×1) Eingangsanschlüsse Videoeingang: BNC-Stecker (×2), 1 V (s-s) FBAS-Signal (75 Ohm) Audioeingang: RCA-Buchse (×3), 400 mv Y/C-Ausgang: 4-poliger Mini-DIN (×1), autom.
- Seite 10 VORDERE BEDIENELEMENTE für TV8141 & TV8154 Enter Power Enter Power SPEAKER OSD : Drücken Sie diese Taste, um die ausgewählten Elemente anzuzeigen oder zu schließen. : Drücken Sie diese Taste, um die Funktion zur Helligkeitseinstellung auf dem Bildschirm aufzurufen. : Zum Verschieben des Cursors nach unten. : Drücken Sie diese Taste, um die Funktion zur Kontrasteinstellung auf dem Bildschirm aufzurufen.
- Seite 11 VORDERE BEDIENELEMENTE für TV8151 & TV8152 Power Enter Power Enter SPEAKER OSD : Drücken Sie diese Taste, um die ausgewählten Elemente anzuzeigen oder zu schließen. : Drücken Sie diese Taste, um die Funktion zur Helligkeitseinstellung auf dem Bildschirm aufzurufen. : Zum Verschieben des Cursors nach unten. : Drücken Sie diese Taste, um die Funktion zur Kontrasteinstellung auf dem Bildschirm aufzurufen.
- Seite 12 VORDERE BEDIENELEMENTE für TV8153 Enter Power Enter Power SPEAKER OSD : Drücken Sie diese Taste, um die ausgewählten Elemente anzuzeigen oder zu schließen. : Drücken Sie diese Taste, um die Funktion zur Helligkeitseinstellung auf dem Bildschirm aufzurufen. : Zum Verschieben des Cursors nach unten. : Drücken Sie diese Taste, um die Funktion zur Kontrasteinstellung auf dem Bildschirm aufzurufen.
- Seite 13 BEDIENUNGSANLEITUNG FÜR OSD-MENÜ 1. Drücken Sie die Taste OSD. Daraufhin werden die folgenden 10 Funktionen angezeigt: 1.FARBE; 2.TINT; 3.HELLIGKEIT; 4.KONTRAST; 5.SCHAERFE; 6.LAUTSTAERKE; 7.VERWEILZEIT*; 8.SPRACHE; 9.TITEL**; 10.VERSION (nur Anzeige der Softwareversion). 2. Drücken Sie die Taste (nach oben) oder (nach unten), um die gewünschte Funktion auszuwählen. 3.
- Seite 14 BEDIENELEMENTE UND ANSCHLÜSSE AUF DER RÜCKSEITE für TV8141 & TV8153 & TV8154 AUDIO VIDEO A AUDIO VIDEO B AUDIO AC INPUT AUDIO VIDEO A AUDIO VIDEO B AUDIO AC INPUT ~AC INPUT – Anschluss für Stromversorgung Schließen Sie das mitgelieferte Netzkabel an den Stromversorgungsanschluss und eine Wandsteckdose an. Kanal A AUDIO OUT-Anschluss (RCA-Buchse) Durchschleifausgang des AUDIO IN-Anschlusses.
- Seite 15 Kanal B AUDIO OUT-Anschluss (RCA-Buchse) Durchschleifausgang des AUDIO IN-Anschlusses. Verbinden Sie diesen Anschluss mit dem Audioeingang eines Videorecorders oder eines anderen Monitors. Kanal B AUDIO IN-Anschluss (RCA-Buchse) Verbinden Sie diesen Anschluss mit dem Audioausgang eines Videorecorders oder eines anderen Geräts. Kanal B VIDEO OUT-Anschluss (Typ BNC) Durchschleifausgang des VIDEO IN-Anschlusses.
-
Seite 16: Video Out-Anschluss (Typ Bnc)
BEDIENELEMENTE UND ANSCHLÜSSE AUF DER RÜCKSEITE für TV8151 & TV8152 VIDEO VIDEO AUDIO AC INPUT VIDEO VIDEO AUDIO AC INPUT ~AC INPUT – Anschluss für Stromversorgung Schließen Sie das mitgelieferte Netzkabel an den Stromversorgungsanschluss und eine Wandsteckdose an. VIDEO OUT-Anschluss (Typ BNC) Durchschleifen des VIDEO IN-Anschlusses. - Seite 17 AUDIO IN-Anschluss (RCA-Buchse) Verbinden Sie diesen Anschluss mit dem Audioausgang eines Videorecorders oder eines anderen Geräts. Y/C OUT-Anschluss (4-polig, Mini-DIN) Durchschleifausgang des Y/C IN-Anschlusses. Verbinden Sie diesen Anschluss mit dem separaten Y/C-Eingang eines Videorecorders oder eines anderen Monitors. Y/C IN-Anschluss (4-polig, Mini-DIN) Verbinden Sie diesen Anschluss mit dem separaten Y/C-Ausgang einer Videokamera, eines Videorecorders oder eines anderen Videogerätes.
- Seite 18 COLOUR CCTV MONITOR Installation Guide TV8141 TV8152 TV8154 TV8151 TV8153...
- Seite 19 PREFACE Dear Customer, Thank you for purchasing this PROFILNE video surveillance monitor. You made the right decision in choosing this state-of- the-art technology. This product complies with the current standards of domestic and European regulations. The CE has been proven and all related certifications are available from the manufacturer upon request. To maintain this status and to guarantee safe operation, it is your obligation to observe these operating instructions! CAUTION: Any changes or modifications not expressly approved by the grantee of this device could void the user’s authority to operate the equipment.
-
Seite 20: Important Safeguards
IMPORTANT SAFEGUARDS 1. Read all of these instructions and save these instructions for later use. 2. Do not use this monitor near water. For example, near a bathtub, washbowl, kitchen sink, or laundry tub, in a wet basement, or near a swimming pool; etc. 3. - Seite 21 APPEARANCE DRAWING TV8141 TV8151 / TV8154 TV8152 / TV8153 *Dimension details refer to SPECIFICATION.
-
Seite 22: Specification
SPECIFICATION MODEL TV8141 10〞90° color p22 in line gun Picture tube ＞300 TV LINES Resolution Normal scan 6% over scan of CRT effective screen area Y/C in 4pin mini-DIN (×1) Input terminals video in BNC connector (×2), 1V(p-p) composite video signal (75ohms) audio in RCA jack (×3), 400mv Y/C out 4pin mini-DIN (×1), auto loop-through change HI termination video out BNC connector (×2), auto loop-through change HI termination... - Seite 23 SPECIFICATION MODEL TV8151 14〞90° color p22 in line gun Picture tube ＞400 TV LINES Resolution Normal scan 6% over scan of CRT effective screen area Y/C in 4pin mini-DIN (×1) Input terminals video in BNC connector (×1), 1V(p-p) composite video signal (75ohms) audio in RCA jack (×1), 400mv Y/C out 4pin mini-DIN (×1), auto loop-through change HI termination video out BNC connector (×1), auto loop-through change HI termination...
- Seite 24 SPECIFICATION MODEL TV8152 15〞90° color p22 in line gun Picture tube ＞800 TV LINES Resolution Normal scan 6% over scan of CRT effective screen area Y/C in 4pin mini-DIN (×1) Input terminals video in BNC connector (×1), 1V(p-p) composite video signal (75ohms) audio in RCA jack (×1), 400mv Y/C out 4pin mini-DIN (×1), auto loop-through change HI termination video out BNC connector (×1), auto loop-through change HI termination...
- Seite 25 SPECIFICATION TV8153 MODEL 19〞90° color p22 in line gun Picture tube ＞800 TV LINES Resolution Normal scan ≤106%Full Scan Under scan ≤98%Full Scan Y/C in 4pin mini-DIN (×1) Input terminals video in BNC connector (×2), 1V(p-p) composite video signal (75ohms) audio in RCA jack (×3), 400mv Y/C out 4pin mini-DIN (×1), auto loop-through change HI termination video out BNC connector (×2), auto loop-through change HI termination...
- Seite 26 SPECIFICATION MODEL TV8154 21〞90° color p22 in line gun Picture tube ＞500 TV LINES Resolution Normal scan 6% over scan of CRT effective screen area Y/C in 4pin mini-DIN (×1) Input terminals video in BNC connector (×2), 1V(p-p) composite video signal (75ohms) audio in RCA jack (×3), 400mv Y/C out 4pin mini-DIN (×1), auto loop-through change HI termination video out BNC connector (×2), auto loop-through change HI termination...
- Seite 27 FRONT PANEL CONTROLS for TV8141 & TV8154 Enter Power Enter Power SPEAKER 1. OSD : Press the key to make the selected items appear or close. : Directly press this key for the brightness function to appear on screen. : To move the cursor downward. : Directly Press this key for the contrast function to appear on screen.
- Seite 28 FRONT PANEL CONTROLS for TV8151 & TV8152 Power Enter Power Enter SPEAKER 1. OSD : Press the key to make the selected items appear or close. : Directly press this key for the brightness function to appear on screen. : To move the cursor downward. : Directly Press this key for the contrast function to appear on screen.
- Seite 29 FRONT PANEL CONTROLS for TV8153 Enter Power Enter Power SPEAKER 1. OSD : Press the key to make the selected items appear or close. : Directly press this key for the brightness function to appear on screen. : To move the cursor downward. : Directly Press this key for the contrast function to appear on screen.
- Seite 30 OSD FUNCTIONAL INSTRUCTION OF OPERATION 1. Press OSD key, then the following 10 functions will appear: 1.COLOR; 2.TINT; 3.BRIGHTNESS; 4.CONTRAST; 5.SHARPNESS; 6.VOLUME; 7.DWELL TIME*; 8.LANGUAGE; 9.TITLE**; 10.VERSION (Only software version display). 2. Press the (up) or (down) to select the desired function. 3.
- Seite 31 REAR PANEL CONTROLS & CONNECTIONS for TV8141 & TV8153 & TV8154 AUDIO VIDEO A AUDIO VIDEO B AUDIO AC INPUT AUDIO VIDEO A AUDIO VIDEO B AUDIO AC INPUT ~AC INPUT (inlet) connector Connect the AC power cord (supplied) to the AC input connector and wall outlet. Channel A AUDIO OUT connector (RCA jack) Loop-through output of the audio in connector.
- Seite 32 Channel B AUDIO OUT connector (RCA jack) Loop-through output of the audio in connector. Connect to the audio input connector of a VCR or another monitor. Channel B AUDIO IN connector (RCA jack) Connect to the audio output connector of a VCR or another equipment. Channel B VIDEO OUT connector (BNC-type) Loop-through the video in connector.
- Seite 33 REAR PANEL CONTROLS & CONNECTIONS for TV8151 & TV8152 VIDEO VIDEO AUDIO AC INPUT VIDEO VIDEO AUDIO AC INPUT ~AC INPUT (inlet) connector Connect the AC power cord (supplied) to the AC input connector and wall outlet. VIDEO OUT connector (BNC-type) Loop-through of the video in connector.
- Seite 34 AUDIO IN CONNECTOR (RCA jack) Connect to the audio output connector of a VCR or other equipment. Y/C OUT connector (4-pin mini-DIN) Loop through output of Y/C in connector. Connect to the Y/C separate input connector of a VCR or another monitor. Y/C IN connector (4-pin mini-DIN) Connect to the Y/C separate output connector of a video camera, VCR or other video equipment.
- Seite 35 Ecran couleur CCTV Notice d'utilisation TV8141 TV8152 TV8154 TV8151 TV8153...
- Seite 36 PREFACE Chère cliente, cher client, Nous vous remercions d’avoir porté votre choix sur cet écran vidéo de surveillance PROFILINE. Par l’achat de ce produit, vous disposez maintenant d’un appareil faisant appel à une technologie de pointe. Ce produit est conforme aux exigences des directives européennes et nationales en vigueur.
-
Seite 37: Consignes De Sécurité Importantes
CONSIGNES DE SÉCURITÉ IMPORTANTES 1. Lire attentivement la présente notice et la conserver soigneusement, pour pouvoir, le cas échéant, la consulter de nouveau dans une phase ultérieure. 2. Ne pas utiliser cet écran à des endroits pouvant entrer en contact avec de l'eau, tels qu'à proximité d'une baignoire, d'un lavabo, d'un évier ou d'un lavoir, dans un sous-sol humide ou près d'une piscine. - Seite 38 REPRESENTATION SCHÉMATIQUE TV8141 TV8151 / TV8154 TV8152 / TV8153 *Vous trouverez les dimensions exactes au paragraphe FICHE TECHNIQUE.
-
Seite 39: Fiche Technique
FICHE TECHNIQUE TV8141 MODELE Tube 10" 90° couleur P22, tube à faisceau électronique en ligne Résolution ＞300 lignes TV Balayage normal Surbalayage de 6 % de la surface visible de l'écran CRT Entrée Y/C : mini DIN (×1) à 4 broches Connecteurs d'entrée Entrée vidéo : BNC mâle (×2), signal composite de 1 V (c-c)/75 ohms Entrée audio : RCA femelle (×3), 400 mv... - Seite 40 FICHE TECHNIQUE MODELE TV8151 Tube 14" 90° couleur P22, tube à faisceau électronique en ligne Résolution ＞400 lignes TV Balayage normal Surbalayage de 6 % de la surface visible de l'écran CRT Entrée Y/C : mini DIN (×1) à 4 broches Connecteurs d'entrée Entrée vidéo : BNC mâle (×1), signal composite de 1 V (c-c)/75 ohms Entrée audio : RCA femelle (×1), 400 mv...
- Seite 41 FICHE TECHNIQUE MODELE TV8152 Tube 15" 90° couleur P22, tube à faisceau électronique en ligne Résolution ＞800 lignes TV Balayage normal Surbalayage de 6 % de la surface visible de l'écran CRT Entrée Y/C : mini DIN (×1) à 4 broches Connecteurs d'entrée Entrée vidéo : BNC mâle (×1), signal composite de 1 V (c-c)/75 ohms Entrée audio : RCA femelle (×1), 400 mv...
- Seite 42 FICHE TECHNIQUE MODELE TV8153 Tube 19" 90° couleur P22, tube à faisceau électronique en ligne Résolution ＞ 800 lignes TV Balayage normal = 106 % Fullscan Sous-balayage = 98 % Fullscan Entrée Y/C : mini DIN (×1) à 4 broches Connecteurs d'entrée Entrée vidéo : BNC mâle (×2), signal composite de 1 V (c-c)/75 ohms Entrée audio : RCA femelle (×3), 400 mv...
- Seite 43 FICHE TECHNIQUE MODELE TV8154 Tube 21" 90° couleur P22, tube à faisceau électronique en ligne Résolution ＞ 500 lignes TV Balayage normal Surbalayage de 6 % de la surface visible de l'écran CRT Entrée Y/C : mini DIN (×1) à 4 broches Connecteurs d'entrée Entrée vidéo : BNC mâle (×2), signal composite de 1 V (c-c)/75 ohms Entrée audio : RCA femelle (×3), 400 mv...
- Seite 44 ELEMENTS DE COMMANDES EN FACE AVANT du TV8141 et du TV8154 Enter Power Enter Power SPEAKER OSD : presser cette touche pour afficher ou fermer les éléments sélectionnés. : presser cette touche pour que la fonction de réglage de la luminosité apparaisse à l'écran. : permet de déplacer le curseur vers le bas.
- Seite 45 ELEMENTS DE COMMANDE EN FACE AVANT du TV8151 et du TV8152 Power Enter Power Enter SPEAKER OSD : presser cette touche pour afficher ou fermer les éléments sélectionnés. : presser cette touche pour que la fonction de réglage de la luminosité apparaisse à l'écran. : permet de déplacer le curseur vers le bas.
- Seite 46 ELEMENTS DE COMMANDE EN FACE AVANT du TV8153 Enter Power Enter Power SPEAKER OSD : presser cette touche pour afficher ou fermer les éléments sélectionnés. : presser cette touche pour que la fonction de réglage de la luminosité apparaisse à l'écran. : permet de déplacer le curseur vers le bas.
- Seite 47 INSTRUCTIONS D'UTILISATION DU MENU AFFICHE DIRECTEMENT A L'ECRAN 1. Presser la touche OSD. Les 10 fonctions suivantes apparaissent : 1.COULEUR ; 2.TEINTE ; 3.CLARTE ; 4.CONTRASTE ; 5.NETTETE ; 6.VOLUME ; 7.TEMPS DE SEQUENCE* ; 8.LANGUE ; 9.TITRE** ; 10.VERSION (affichage de la version logicielle uniquement).
- Seite 48 ELEMENTS DE COMMANDE ET CONNECTEURS EN FACE ARRIERE des TV8141, TV8153 et TV8154 AUDIO VIDEO A AUDIO VIDEO B AUDIO AC INPUT AUDIO VIDEO A AUDIO VIDEO B AUDIO AC INPUT ~AC INPUT – prise d'entrée d'alimentation Raccorder le cordon d'alimentation secteur livré avec l'appareil à cette prise d'alimentation et à une prise murale. Connecteur AUDIO OUT, canal A (RCA femelle) Sortie bouclée du connecteur AUDIO IN.
- Seite 49 Connecteur AUDIO OUT, canal B (RCA femelle) Sortie bouclée du connecteur AUDIO IN. Relier ce connecteur à l'entrée audio d'un magnétoscope ou d'un autre écran. Connecteur AUDIO IN, canal B (RCA femelle) Relier ce connecteur à la sortie audio d'un magnétoscope ou d'un autre appareil. Connecteur VIDEO OUT, canal B (type BNC) Sortie bouclée du connecteur VIDEO IN.
- Seite 50 ELEMENTS DE COMMANDE ET CONNECTEURS EN FACE ARRIERE des TV8151 et TV8152 VIDEO VIDEO AUDIO AC INPUT VIDEO VIDEO AUDIO AC INPUT ~AC INPUT – prise d'entrée d'alimentation Raccorder le cordon d'alimentation secteur livré avec l'appareil à cette prise d'alimentation et à une prise murale. Connecteur VIDEO OUT (type BNC) Sortie bouclée du connecteur VIDEO IN.
- Seite 51 Connecteur AUDIO IN (RCA femelle) Relier ce connecteur à la sortie audio d'un magnétoscope ou d'un autre appareil. Connecteur OUT Y/C (à 4 broches, Mini DIN) Sortie bouclée du connecteur Y/C IN. Relier ce connecteur à l'entrée Y/C séparée d'un magnétoscope ou d'un autre écran. Connecteur IN Y/C (à...
-
Seite 52: Istruzioni Per L'uso
MONITOR A COLORI CCTV Istruzioni per l'uso TV8141 TV8152 TV8154 TV8151 TV8153... - Seite 53 PREFAZIONE Egregio Cliente, La ringraziamo per aver acquistato questo monitor per videosorveglianza PROFILINE. In questo modo Lei ha acquistato un prodotto realizzato secondo l’attuale stato della tecnica. Questo prodotto risponde ai requisiti richiesti dalle vigenti direttive europee e nazionali. La conformità è stata comprovata attraverso le relative dichiarazioni e documentazione depositate presso la ditta produttrice.
-
Seite 54: Importanti Norme Di Sicurezza
IMPORTANTI NORME DI SICUREZZA 1. Leggere attentamente le seguenti istruzioni e conservarle bene per un eventuale futuro utilizzo. 2. Non utilizzare il monitor in luoghi che possano venire a contatto con acqua, ad esempio in prossimità di vasche da bagno, lavandini, lavatrici o vasche di lavaggio, in cantine umide o in prossimità di una piscina. 3. - Seite 55 RAPPRESENTAZIONE SCHEMATICA TV8141 TV8151 / TV8154 TV8152 / TV8153 *Le dimensioni esatte sono riportare nel paragrafo DATI TECNICI.
-
Seite 56: Dati Tecnici
DATI TECNICI MODELLO TV8141 Tubo catodico Tubo a fascio elettronico In-Line P22 colore 90° da 10" Risoluzione ＞300 LINEE TV Scansione di immagini normale 6 % Overscan dalla zona visibile dello schermo CRT Ingresso Y/C: Mini DIN a 4 poli (×1) Collegamenti di ingresso Ingresso video: Spina BNC (×2), 1 V (s-s) Segnale FBAS (75 Ohm) Ingresso audio: Presa RCA (×3), 400 mv... - Seite 57 DATI TECNICI MODELLO TV8151 Tubo catodico Tubo a fascio elettronico In-Line P22 colore 90° da 14" Risoluzione ＞400 LINEE TV Scansione di immagini normale 6 % Overscan dalla zona visibile dello schermo CRT Ingresso Y/C: Mini DIN a 4 poli (×1) Collegamenti di ingresso Ingresso video: Spina BNC (×1), 1 V (s-s) Segnale FBAS (75 Ohm) Ingresso audio: Presa RCA (×1), 400 mv...
- Seite 58 DATI TECNICI MODELLO TV8152 Tubo catodico Tubo a fascio elettronico In-Line P22 colore 90° da 15" Risoluzione ＞800 LINEE TV Scansione di immagini normale 6 % Overscan dalla zona visibile dello schermo CRT Ingresso Y/C: Mini DIN a 4 poli (×1) Collegamenti di ingresso Ingresso video: Spina BNC (×1), 1 V (s-s) Segnale FBAS (75 Ohm) Ingresso audio: Presa RCA (×1), 400 mv...
- Seite 59 DATI TECNICI MODELLO TV8153 Tubo catodico Tubo a fascio elettronico In-Line P22 colore 90° da 19" Risoluzione ＞ 800 LINEE TV Scansione di immagini normale =106 % Fullscan Underscan =98 % Fullscan Ingresso Y/C: Mini DIN a 4 poli (×1) Collegamenti di ingresso Ingresso video: Spina BNC (×2), 1 V (s-s) Segnale FBAS (75 Ohm) Ingresso audio: Presa RCA (×3), 400 mv...
- Seite 60 DATI TECNICI TV8154 MODELLO Tubo catodico Tubo a fascio elettronico In-Line P22 colore 90° da 21" Risoluzione ＞ 500 LINEE TV Scansione di immagini normale 6 % Overscan dalla zona visibile dello schermo CRT Ingresso Y/C: Mini DIN a 4 poli (×1) Collegamenti di ingresso Ingresso video: Spina BNC (×2), 1 V (s-s) Segnale FBAS (75 Ohm) Ingresso audio: Presa RCA (×3), 400 mv...
- Seite 61 ELEMENTI DI COMANDO ANTERIORI per TV8141 e TV8154 Enter Power Enter Power SPEAKER : Premere questo tasto per visualizzare o chiudere gli elementi selezionati. : Premere questo tasto per richiamare sullo schermo la funzione di impostazione della luminosità. : Per spostare verso il basso il cursore. : Premere questo tasto per richiamare sullo schermo la funzione di impostazione del contrasto.
- Seite 62 ELEMENTI DI COMANDO ANTERIORI per TV8151 e TV8152 Power Enter Power Enter SPEAKER OSD : Premere questo tasto per visualizzare o chiudere gli elementi selezionati. : Premere questo tasto per richiamare sullo schermo la funzione di impostazione della luminosità. : Per spostare verso il basso il cursore. : Premere questo tasto per richiamare sullo schermo la funzione di impostazione del contrasto.
- Seite 63 ELEMENTI DI COMANDO ANTERIORI per TV8153 Enter Power Enter Power SPEAKER : Premere questo tasto per visualizzare o chiudere gli elementi selezionati. : Premere questo tasto per richiamare sullo schermo la funzione di impostazione della luminosità. : Per spostare verso il basso il cursore. : Premere questo tasto per richiamare sullo schermo la funzione di impostazione del contrasto.
- Seite 64 ISTRUZIONI PER L’USO DEL MENU OSD 1. Premere il tasto OSD. In tal modo verranno visualizzate le seguenti 10 funzioni: 1.COLORE; 2.SFUMATURA; 3.LUMINOSITÀ; 4.CONTRASTO; 5.NITIDEZZA; 6.VOLUME; 7.TEMPO CICLATA*; 8.LINGUA; 9.TITOLO**; 10.VERSIONE (solo visualizzazione della versione del software). 2. Premere il tasto (verso l‘alto) o (verso il basso), per selezionare la funzione desiderata.
- Seite 65 ELEMENTI DI COMANDO E COLLEGAMENTI SUL RETRO in TV8141 & TV8153 & TV8154 AUDIO VIDEO A AUDIO VIDEO B AUDIO AC INPUT AUDIO VIDEO A AUDIO VIDEO B AUDIO AC INPUT ~AC INPUT – Collegamento per l‘alimentazione elettrica Collegare il cavo di rete fornito al collegamento dell’alimentazione elettrica e ad una presa a parete. Collegamento AUDIO-OUT canale A (presa RCA) Uscita trascinamento del collegamento AUDIO-IN.
- Seite 66 Collegamento AUDIO-OUT canale B (presa RCA) Uscita trascinamento del collegamento AUDIO-IN. Connettere questo collegamento all’ingresso audio di un videoregistratore o di un altro monitor. Collegamento AUDIO-IN canale B (presa RCA) Connettere questo collegamento all’uscita audio di un videoregistratore o di un altro apparecchio. Collegamento VIDEO-OUT canale B (Tipo BNC) Uscita trascinamento del collegamento VIDEO-IN.
- Seite 67 ELEMENTI DI COMANDO E COLLEGAMENTI SUL RETRO in TV8151 & TV8152 VIDEO VIDEO AUDIO AC INPUT VIDEO VIDEO AUDIO AC INPUT ~AC INPUT – Collegamento per l‘alimentazione elettrica Collegare il cavo di rete fornito al collegamento dell’alimentazione elettrica e ad una presa a parete. Collegamento VIDEO-OUT (Tipo BNC) Trascinamento del collegamento VIDEO-IN.
- Seite 68 Collegamento AUDIO-IN (presa RCA) Connettere questo collegamento all’uscita audio di un videoregistratore o di un altro apparecchio. Collegamento OUT Y/C (4 poli, Mini-DIN) Uscita trascinamento del collegamento IN Y/C. Connettere questo collegamento ad un ingresso separato Y/C di un videoregistratore o di un altro monitor. Collegamento IN Y/C (4 poli, Mini-DIN) Connettere questo collegamento ad un’uscita separata Y/C di un videoregistratore, di una videocamera o di un altro apparecchio video.
