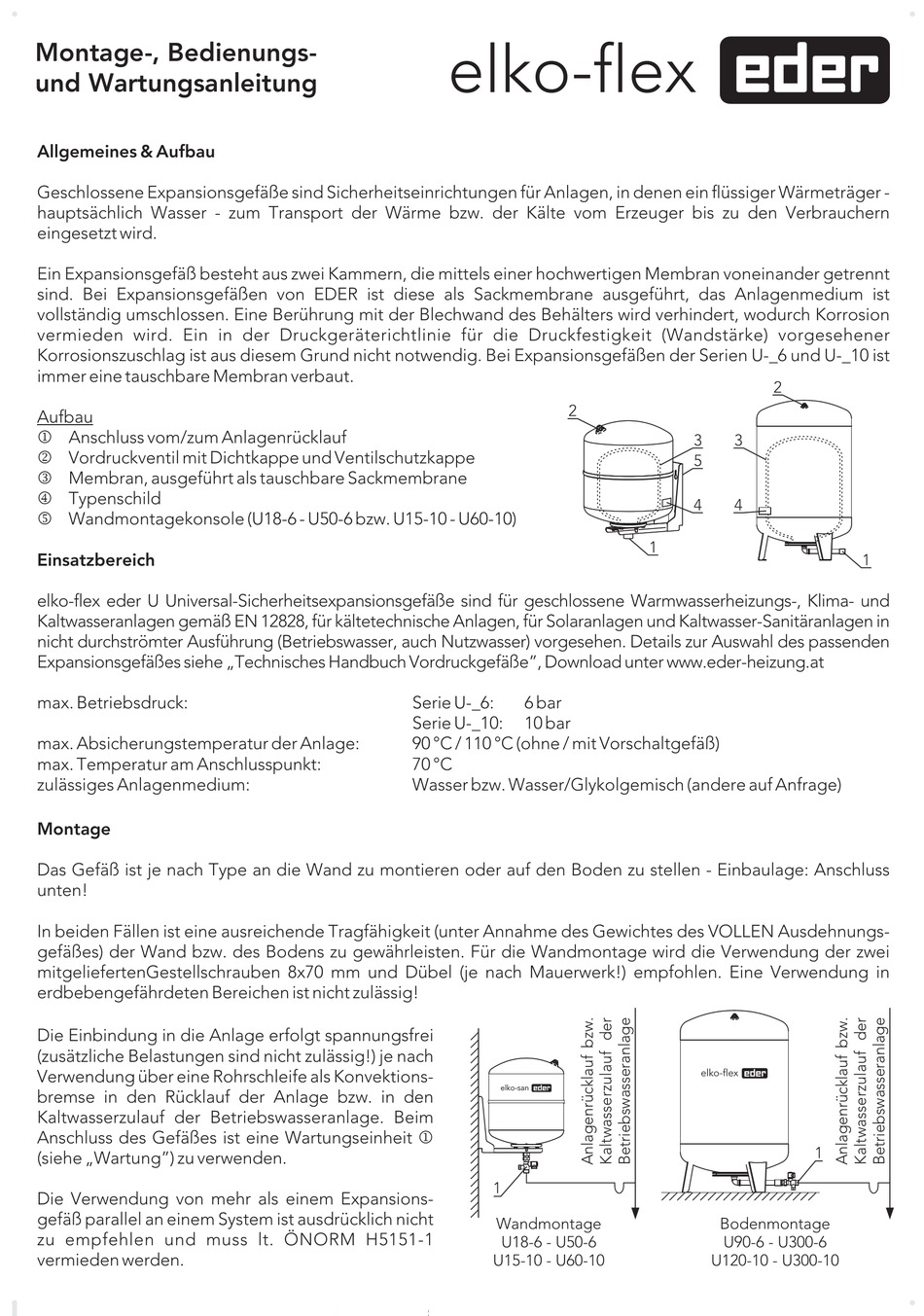

Montage-, Bedienungs-
und Wartungsanleitung
Allgemeines & Aufbau
Geschlossene Expansionsgefäße sind Sicherheitseinrichtungen für Anlagen, in denen ein flüssiger Wärmeträger -
hauptsächlich Wasser - zum Transport der Wärme bzw. der Kälte vom Erzeuger bis zu den Verbrauchern
eingesetzt wird.
Ein Expansionsgefäß besteht aus zwei Kammern, die mittels einer hochwertigen Membran voneinander getrennt
sind. Bei Expansionsgefäßen von EDER ist diese als Sackmembrane ausgeführt, das Anlagenmedium ist
vollständig umschlossen. Eine Berührung mit der Blechwand des Behälters wird verhindert, wodurch Korrosion
vermieden wird. Ein in der Druckgeräterichtlinie für die Druckfestigkeit (Wandstärke) vorgesehener
Korrosionszuschlag ist aus diesem Grund nicht notwendig. Bei Expansionsgefäßen der Serien U-_6 und U-_10 ist
immer eine tauschbare Membran verbaut.
Aufbau
j Anschluss vom/zum Anlagenrücklauf
k Vordruckventil mit Dichtkappe und Ventilschutzkappe
l Membran, ausgeführt als tauschbare Sackmembrane
m Typenschild
n Wandmontagekonsole (U18-6 - U50-6 bzw. U15-10 - U60-10)
Einsatzbereich
elko-flex eder U Universal-Sicherheitsexpansionsgefäße sind für geschlossene Warmwasserheizungs-, Klima- und
Kaltwasseranlagen gemäß EN 12828, für kältetechnische Anlagen, für Solaranlagen und Kaltwasser-Sanitäranlagen in
nicht durchströmter Ausführung (Betriebswasser, auch Nutzwasser) vorgesehen. Details zur Auswahl des passenden
Expansionsgefäßes siehe „Technisches Handbuch Vordruckgefäße", Download unter www.eder-heizung.at
max. Betriebsdruck:
max. Absicherungstemperatur der Anlage:
max. Temperatur am Anschlusspunkt:
zulässiges Anlagenmedium:
Montage
Das Gefäß ist je nach Type an die Wand zu montieren oder auf den Boden zu stellen - Einbaulage: Anschluss
unten!
In beiden Fällen ist eine ausreichende Tragfähigkeit (unter Annahme des Gewichtes des VOLLEN Ausdehnungs-
gefäßes) der Wand bzw. des Bodens zu gewährleisten. Für die Wandmontage wird die Verwendung der zwei
mitgeliefertenGestellschrauben 8x70 mm und Dübel (je nach Mauerwerk!) empfohlen. Eine Verwendung in
erdbebengefährdeten Bereichen ist nicht zulässig!
Die Einbindung in die Anlage erfolgt spannungsfrei
(zusätzliche Belastungen sind nicht zulässig!) je nach
Verwendung über eine Rohrschleife als Konvektions-
bremse in den Rücklauf der Anlage bzw. in den
Kaltwasserzulauf der Betriebswasseranlage. Beim
Anschluss des Gefäßes ist eine Wartungseinheit j
(siehe „Wartung") zu verwenden.
Die Verwendung von mehr als einem Expansions-
gefäß parallel an einem System ist ausdrücklich nicht
zu empfehlen und muss lt. ÖNORM H5151-1
vermieden werden.
elko-flex
2
Serie U-_6:
6 bar
Serie U-_10:
10 bar
90 °C / 110 °C (ohne / mit Vorschaltgefäß)
70 °C
Wasser bzw. Wasser/Glykolgemisch (andere auf Anfrage)
elko-san
1
Wandmontage
U18-6 - U50-6
U15-10 - U60-10
2
3
3
5
4
4
1
elko-flex
1
Bodenmontage
U90-6 - U300-6
U120-10 - U300-10
1
