Verdrahtung
• Schließen Sie zunächst den Erdungsdraht am Fahrzeug an (entfernen Sie Schmutz und Farbe bis auf das blanke Metall).
• Schließen Sie das 12-V-Kabel (rot) an der positiven Batterieklemme an.Achten Sie darauf, dass sich die Sicherung in der Nähe
der Batterie befindet.
• Schließen Sie das Remote-Kabel (blau) an.
• Schließen Sie ggf. die RCA-Kabel an ODER
• Schließen Sie den Lautsprecherdraht an, indem Sie ihn in die Lautsprecherkabel der Head Unit einspleißen.Siehe Hinweis 1.
• Schließen Sie den Remote Level Controller mittels des mitgelieferten Kabels an.
• Prüfen Sie alle Anschlüsse.
• Schließen Sie abschließend das Netzsteckerende der Anschlusskabel an der Head Unit an.
Eingangsstecker für
Lautsprecher
Siehe Hinweis 1.
In
Lautsprecherkabel
der Einheitsquelle
einspleißen
(R+) Grau/Weiß
(R- ) Grau
(L+ ) Grün/Weiß
(L- ) Grün
NOTIEREN SIE DIE KAUFINFORMATIONEN HIER:
MODELLNUMMER __________________________ KAUFDATUM__________________________
HIER QUITTUNG BEFESTIGEN
WARNUNG! Audiosysteme können Lautstärken von über 135 dB erzeugen.Permanente Lautstärken von über 100 dB können
bleibende Hörschäden verursachen.Bitte achten Sie auf Notfahrzeuge, da Sie Sirenen u. U. überhören könnten.VERWENDEN SIE
GESUNDEN MENSCHENVERSTAND!
Die technischen Daten und die Ausführung können sich ohne Vorankündigung ändern.
V 1.0
HIGH
REMOTE
LOW INPUT
LEVEL
L.P.F
BASS
INPUT
Right
Left
L+
R+
L -
R -
MIN
MAX
40Hz
250Hz
0dB
EN-AT110

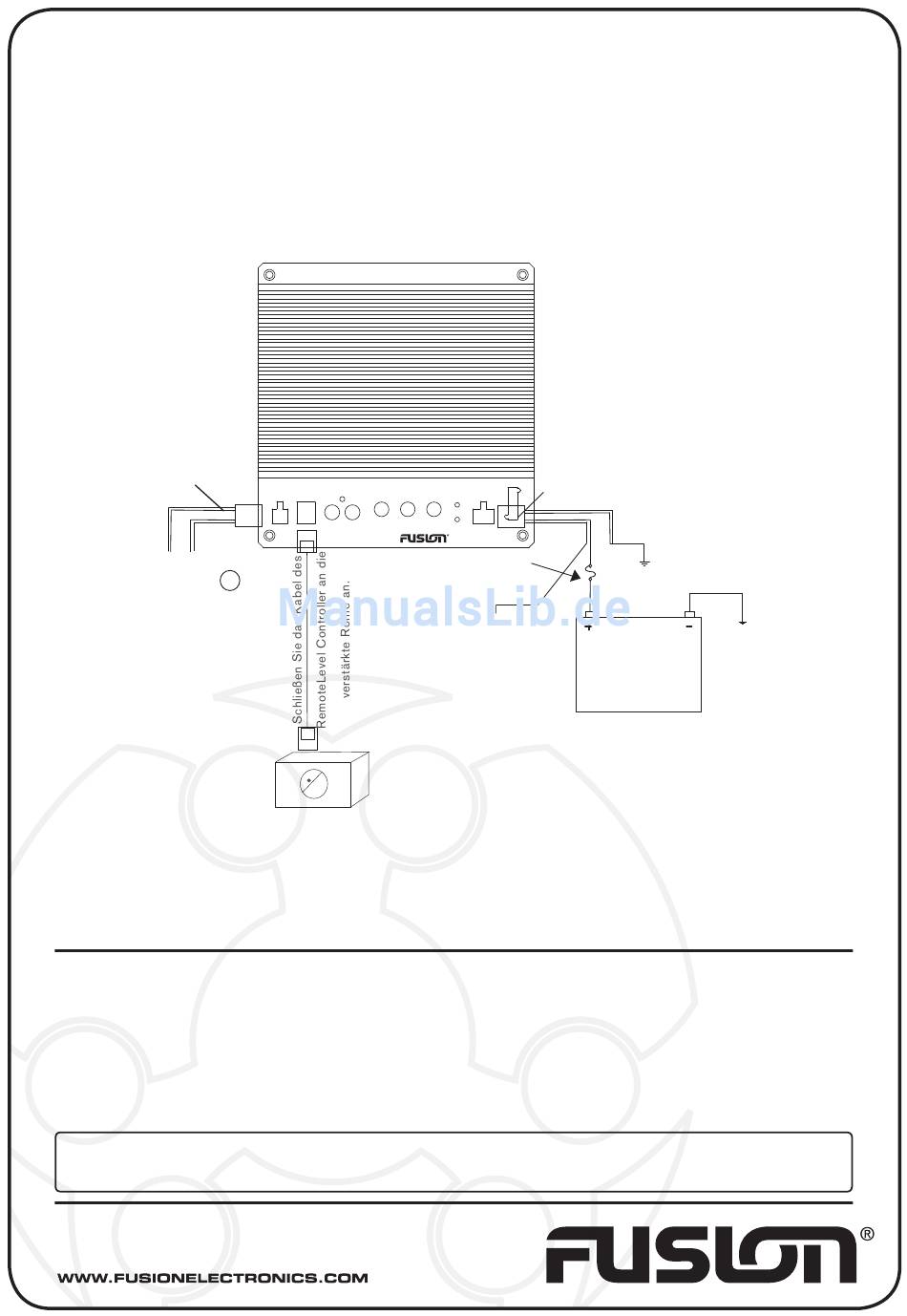

Schließen Sie den roten
Draht an der positiven
(+12V) Batterieklemme
an.
Schließen Sie den
blauen Draht an das
Zubehörkabel der
Einheitsquelle oder die
geschaltete 12-V-Quelle
(REM) an.
Remote Level Controller
*Hinweis 1 Achten Sie
darauf, dass die Drähte richtig
eingespleißt werden, d. h.
positiv zu positiv und negativ zu
negativ. Andererseits kann es zu
Bassverlust kommen.
FUSE
Netzstecker
POWER
PROT
REM
+12
GND
POWER
18dB
Positiv
Fahrzeugbatterie
Schließen Sie den
schwarzen Draht
am Erdungspol
des Chassis
(Masse) an.
