Installation und Anschluss
SKM 1-02

3.2 Einzelbetrieb der SKM 1-02

Vor der Installation von Modulen muss die Stromversorgung abgeschaltet sein. Zur Vermeidung
gefährlicher Überspannungen (Achtung: Brand-/Lebensgefahr), muss die Twinkassette geerdet werden.
Verwenden Sie die am Gerät angebrachte Erdungsschraube (siehe 12 in Abb 2 auf Seite 4).
Im Einzelbetrieb der SKM 1-02 wird die Stromversorgung über die DC Einspeisebuchse (siehe 9 in Abb
2 auf Seite 4) vorgenommen. Hierzu ist ein separates Netzteil SKZ 5-00 notwendig. Weitere Einheiten
werden über die DC-Durchschleifbuchse miteinander verbunden. Jeweils ein DC-Verbindungskabel SKZ
4-00 ist im Lieferumfang der SKM 1-02 enthalten. Es können im Einzelbetrieb max. 4 Stück SKM 1-02
miteinander verbunden werden.
!
Wenn die SKM 1-01 Einzeln montiert wird, muss das Netzteil (SKZ 5-00) wegen der Belüftung links davon
montiert werden.

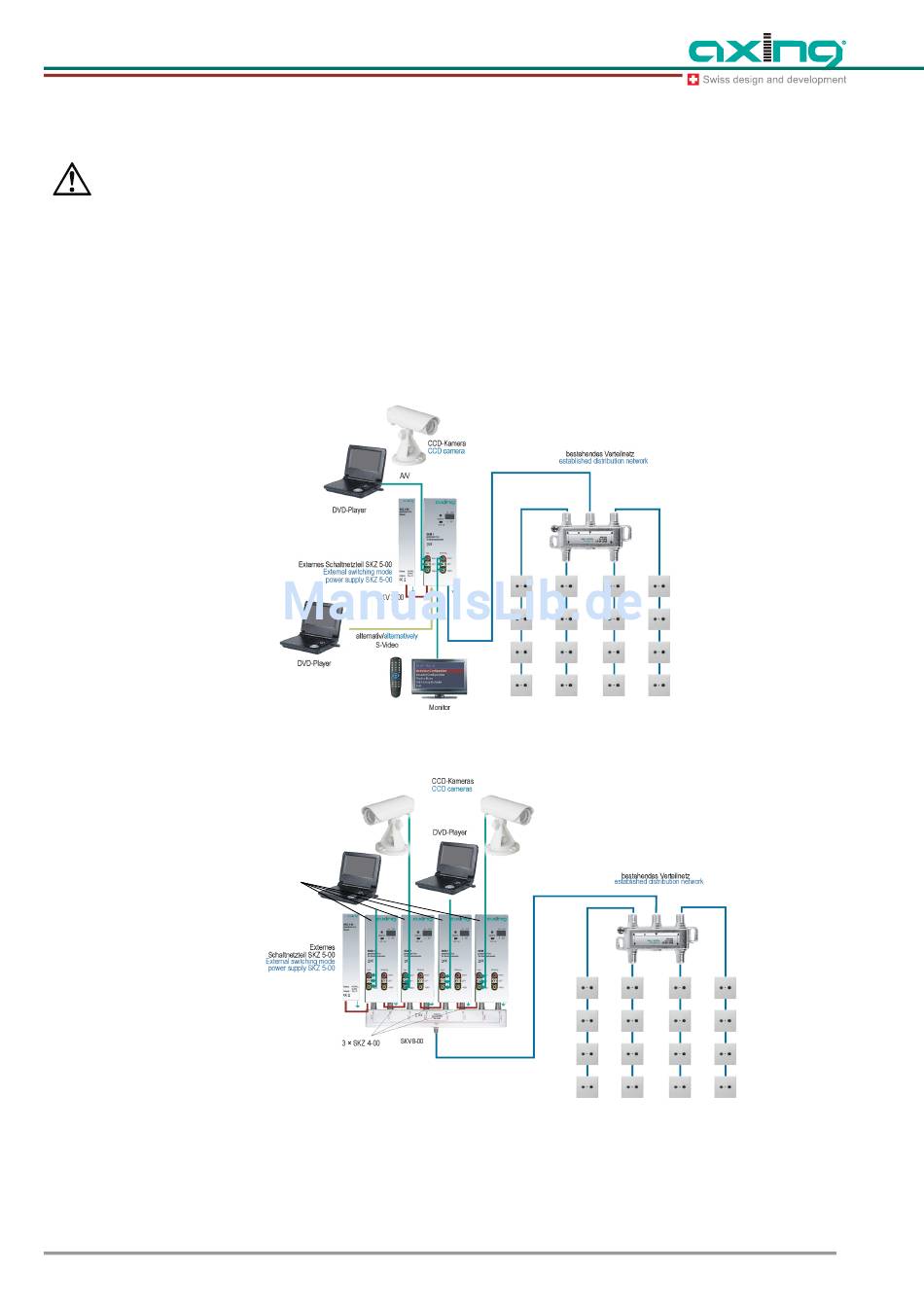

Abb. 4
Montage und Anschluss einer einzelnen Kassette
Abb. 5
Montage und Anschluss von bis zu vier Kassetten
Wird die SKM 1-02 einzeln verwendet, wird die HF-Ausgangsbuchse (8 in Abb 2 auf Seite 4) mit dem
Kabelnetz verbunden. Im Einzelbetrieb der SKM 1-02 müssen die Ausgänge der Twinkassetten durch
einen Verteiler zusammengefasst werden. Hierzu können auch die Eingangsverteiler (SKV 2..8-00) in
Verbindung mit F-Doppelbuchsen (CFA 3-00) verwendet werden.
Seite 6
4 × SKM 1-02
