Installation und Anschluss
SKM 1-02 kann entweder in einer Kopfstellen-Grundeinheit SKS x-xx oder im Stand-Alone-Modus
betrieben werden.
3.1 Montage und Anschluss in einer Kopfstellen-Grundeinheit
Vor der Neubestückung oder Kassettenwechsel unbedingt den Netzstecker der Kopfstellen-
Grundeinheiten aus der Netzsteckdose ziehen! Zur Vermeidung gefährlicher Überspannungen (Achtung:
Brand-/Lebensgefahr), muss die Basisplatte geerdet werden.
Wenn die SKM 1-02 in einer Kopfstellen-Grundeinheiten SKS x-xx betrieben werden soll, dann wird die
Twinkassette in das Ausgangssammelfeld gesteckt
und mit Schrauben fixiert. Es kann jeder freie
Steckplatz genutzt werden.
Die Schaltnetzteile SKZ 5-00 oder SKZ 6-00 versorgen die Kassette über das aktive
Ausgangssammelfeld mit DC. Audio-/Video-Signale werden entweder über die Audio/Video-Eingänge
(5L in Abb. 2) oder den S-Video Eingang (11 in Abb. 2) eingespeist.
!
Wenn der Video Eingang nicht angeschlossen ist, gibt es weiße Streifen am Video-Ausgang, da
die Synchronimpulse fehlen.
Die Audio-/Video-Buchsen (5R in Abb. 2) dienen dem Anschluss eines Bildschirms zur Programmierung.
Der Ausgang der Ausgangssammelfelder (SKV 8-01 oder SKV 16-00) wird an das Verteilnetz
angeschlossen.
1

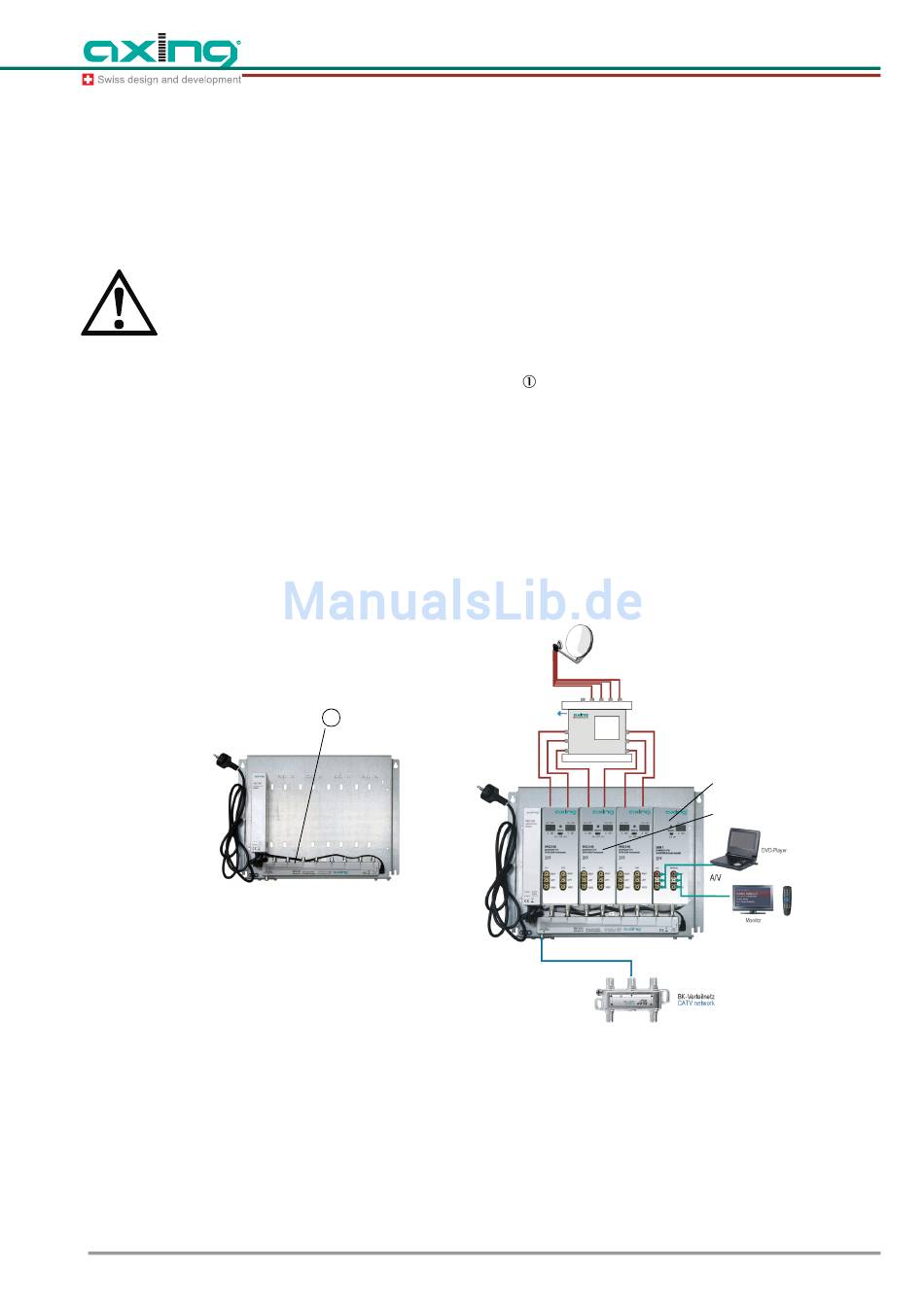

Basisplatte voll bestückt
SKM 1-02
andere Kassetten
Basisplatte ohne Module
Abb. 3
Montage und Anschluss in einer Kopfstellen-Grundeinheit
Seite 5
