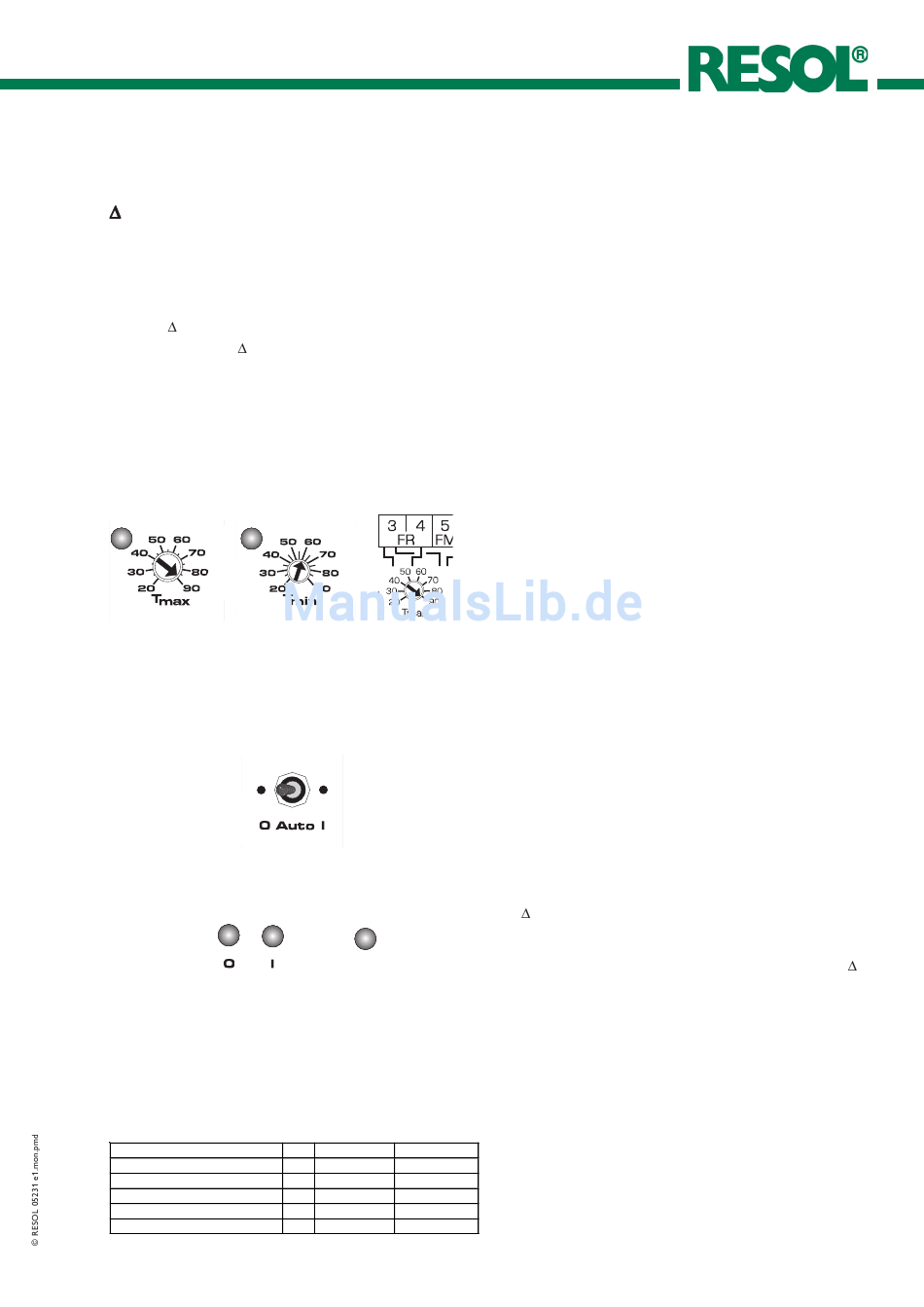

3. Funktion und Ausstattung
T - Regelung:
Die Temperaturdifferenzregler der Serie RESOL E1 über-
wachen die von zwei Fühlern T1 und T2 gemessene Tem-
peratur und vergleichen die daraus resultierende Tem-
peraturdifferenz mit einer vorgegebenen Temperatur-
differenz T. Der Regler schaltet EIN, wenn die ermittelte
Temperaturdifferenz T größer oder gleich dem am Poten-

Temperaturbegrenzung:

Betriebsartenschalter:
Kontrolllampen:
rot grün
Blinkcodes
Funktion
Speicher-Maximalbegrenzung
Kollektor-Minimalbegrenzung
Frostschutzfunktion
Rückkühlfunktion
Ausschaltverzögerung
gelb
Rot Grün Gelb
X 0 X
X 0 X
0 X (blinkend) X (blinkend)
0 X (blinkend) X
0 X (blinkend) 0
tiometer voreingestellten Sollwert ist (Einstellbereich
2 K ... 11 K [°C]). Bei Unterschreiten dieses Sollwertes um
1,6 K (Hysterese, werkseitig eingestellt) schaltet der Regler
AUS.
Die Steuerung der Anlage erfolgt über einen Relaisumschalt-
kontakt, an den mehrere Motoren (Pumpen) oder elektri-
sche Ventile angeschlossen werden können.
Die Temperaturbegrenzung Tmax wird bei den entsprechen-
den Reglern (E1, E1/D) über das Potenziometer an der
Gerätevorderseite eingestellt. Bei Überschreiten der einge-
stellten Maximaltemperatur wird eine weitere Speicher-
ladung verhindert (rote und gelbe Kontrolllampe leuchten).
Achtung: Die Temperaturbegrenzung wird bei Aktivie-
rung der Rückkühlfunktion (siehe Seite 10) außer Betrieb ge-
setzt.
Die Temperaturbegrenzung Tmin (E1min, E1/Dmin) verhin-
dert analog zum vorhergehenden z. B. die weitere Ladung
eines Speichers bei Unterschreiten einer vorgewählten
Kesselminimaltemperatur (rote und gelbe Kontrolllampe
leuchten).
Der Betriebsartenschalter ermöglicht folgende Einstellungen:
0 Relais abgeschaltet (rote Kontrolllampe leuchtet)
AUTO Automatischer Regelbetrieb für den Relaisausgang
I Relais (R1) eingeschaltet, Dauerbetrieb (grüne
Kontrolllampe leuchtet)
Die rote Kontrolllampe ( 0 ) leuchtet auf, wenn der Netz-
anschluss ordnungsgemäß vorgenommen ist, aber zur Zeit
ein T nicht erreicht wird (oder Betriebsartenschalter in
Position 0). R1 = AUS, Speicher wird nicht geladen.
Die grüne Kontrolllampe ( I ) leuchtet auf, wenn ein T
erreicht oder überschritten ist (oder Betriebsartenschalter
in Position I). R1 = EIN, Speicher wird geladen.
Die gelbe Kontrolllampe leuchtet auf, wenn die einge-
stellte Maximaltemperatur erreicht oder überschritten ist
(vgl. oben), bzw. die eingestellte Minimaltemperatur noch
nicht erreicht ist.
Die Blinkcodes zeigen den aktuellen Betriebszustand der
solaranlage an (siehe auch folgende Seiten).
X = an
0 = aus
