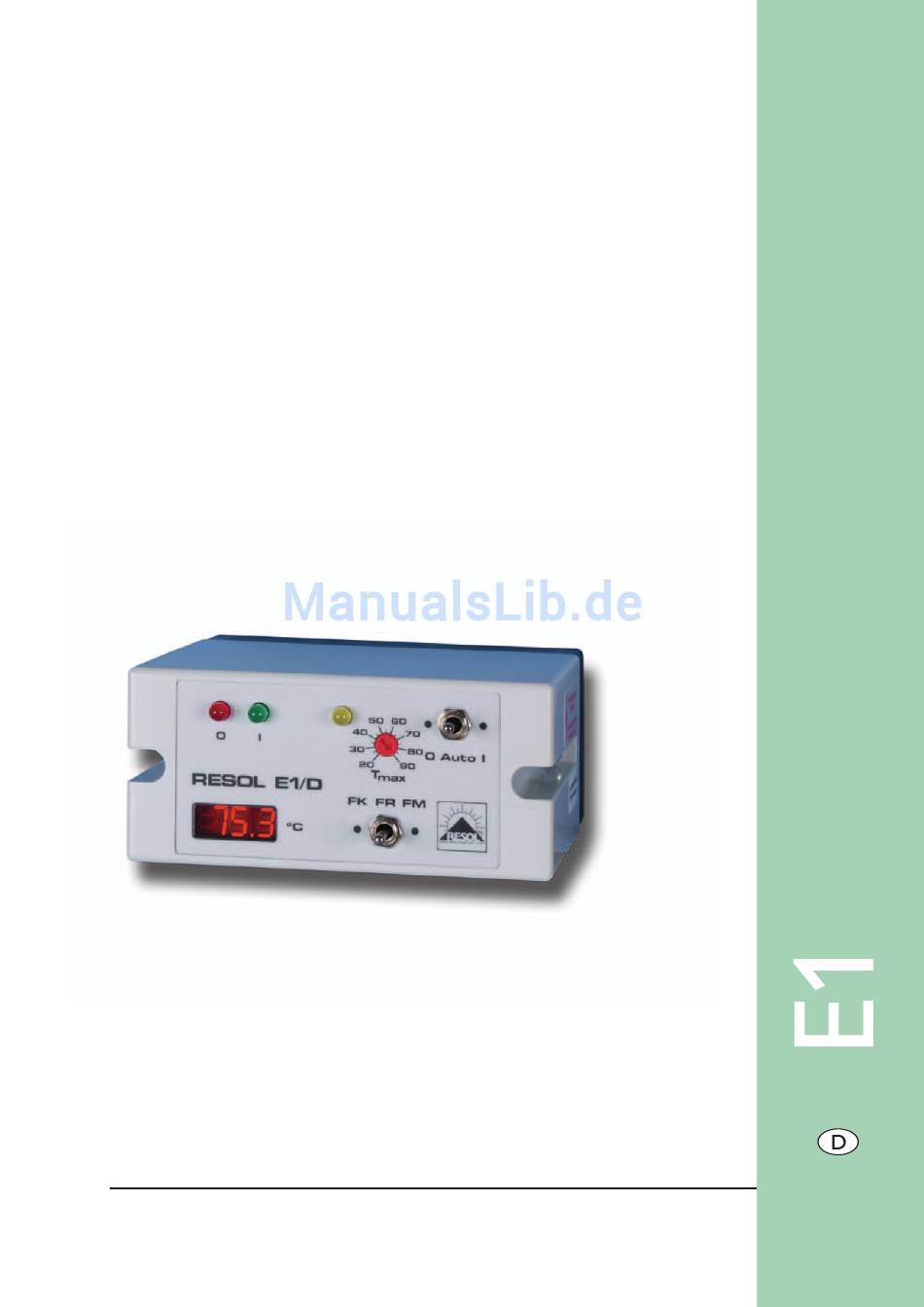

RESOL E1 Montage Anschluss Bedienung Anwendungsbeispiele www.resol.de Handbuch Vielen Dank für den Kauf dieses RESOL-Gerätes. Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.
Betrieb ist nach den anerkannten Regeln der Technik außerhalb des Urheberrechts bedarf der Zustimmung der durchzuführen. Die Unfallverhütungsvorschriften der Berufsge- Firma RESOL - Elektronische Regelungen GmbH. Dies gilt nossenschaften sind zu beachten. Die bestimmungswidrige Ver- insbesondere für Vervielfältigungen / Kopien, Übersetzungen, wendung sowie unzulässige Änderungen bei der Montage führen...

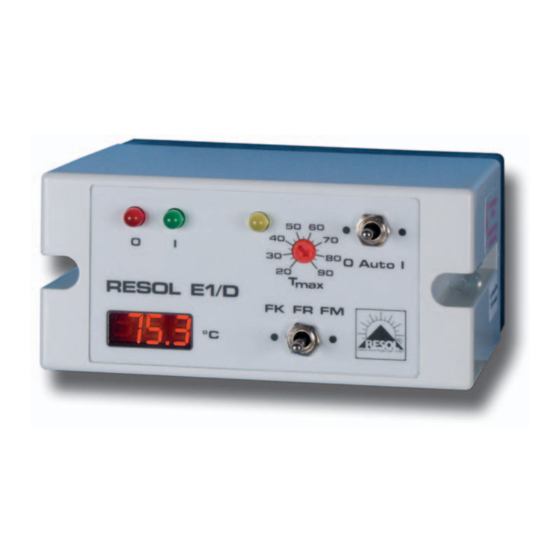

• Funktionskontrolle Ausführungsbeispiel, RESOL E1/D Technische Daten Die Temperaturdifferenzregler der Serie RESOL E1 finden ihren Einsatz in der Solar-, RESOL E1 Heizungs- und Klimatechnik. Sie überwachen die von zwei Fühlern gemessenen Tem- peraturen T1 und T2 und vergleichen die daraus resultierende Temperaturdifferenz mit Gehäuse:...
Seite 4
Fortsetzung Die Regler RESOL E1und E1/D werden in den Grundausführungen auch als Versio- Technische Daten nen mit Minimalbegrenzung angeboten. Diese Versionen werden bevorzugt in Verbin- RESOL Serie E1 dung mit Feststoffkesseln eingesetzt. Durch Einhalten einer Mindesttemperatur im Wärmeerzeuger wird die Rauchgaskondensation an den Kesselwänden vermieden. Der Betriebstemperatur: Regler in dieser Ausführung schaltet nur dann EIN, wenn die Temperaturdifferenz T...
Die Temperaturfühler werden mit beliebiger Polung an den folgenden Klemmen angeschlossen: 1 / 2 = Fühler für die höhere Temperatur (Kollektorfühler) 3 / 4 = Fühler für die niedrigere Temperatur (Speicherfühler) 3 / 5 = Zusatzfühler, o. Regeleinfluß (nicht bei E1, E1min)
Auf guten thermischen Kontakt achten. Wärmeleitpaste ver- wenden und gegen äußere Temperatureinflüsse isolieren. FK... : Kollektorsensor FR... : Referenzsensor (Speichersensor) Hinweis: Um Überspannungsschäden an Kollektorsensoren (z. B. durch ortsnahe Gewitterentladungen) zu vermeiden, emp- fehlen wir die Verwendung des Überspannungsschutzes RESOL SP1.
Ventile angeschlossen werden können. Temperaturbegrenzung: Die Temperaturbegrenzung Tmax wird bei den entsprechen- den Reglern (E1, E1/D) über das Potenziometer an der Gerätevorderseite eingestellt. Bei Überschreiten der einge- stellten Maximaltemperatur wird eine weitere Speicher- ladung verhindert (rote und gelbe Kontrolllampe leuchten).
Digitale Temperaturanzeige In dem LED-Display (bei allen Reglern mit der Kennung D) wird die Temperatur des über den Messstellenumschalter aus- gewählten Fühlers angezeigt: Temperatur Kollektorfühler (T1) Temperatur Speicherfühler (T2) Temperatur einer zusätzlichen Messstelle Die Temperatur der zusätzlichen Messstelle hat keinen Einfluss auf die Regelung.
Zusatzfunktionen / Sonderausstattung: Die Regler der Serie RESOL E1 können mit Zusatz- funktionen ausgerüstet sein, die im folgenden erläutert wer- • Hysterese einstellbar von 1 ... 10 K: (RESOL E1, E1min, E1/D und E1/Dmin) Zur optimalen Anpassung der Hysterese an bestehende Heizungsanlagen kann diese an einem Potenziometer im Bo- den des Gehäuses von 1 ...
Hitzeperioden die Temperatur im Speicher unwesentlich über Tmax steigt. ( grüne Kontrolllampe blinkt, rote leuchtet wenn aktiv) • Halbleiter-Ausführung: (RESOL E1, E1min, E1/D, E1/Dmin) wie bereits bei den Temperaturfühlern erwähnt wurde, kann der Regler mittels einer Modifikation mit Temperaturfühlern in Halbleiter-Ausführung betrieben werden.
Seite 11
6.2 E1 min, E1/D min Ladung eines Speichers durch einen Feststoff- oder Kamin- kessel: Der Regler (1) vergleicht die Temperatur T1 am Messfühler (5) des Feststoff- oder Ka- minkessels (2) mit der Temperatur T2 am Messfühler (6) des Speichers (3). Ist die er- mittelte Temperaturdifferenz größer oder...
Tipps zur Fehlersuche Sollte der Regler RESOL E1 einmal nicht einwand- frei funktionieren, überprüfen Sie bitte folgende Punkte: 1. Stromversorgung Die Stromversorgung ist gewährleistet, wenn mindestens eine Kontrolllampe leuchtet. 2. Temperaturfühler Bei einer Kontaktbrücke zwischen den Fühlerklemmen 3 und 4 oder bei fehlendem Kontakt an den Klemmen 1 und 2 schaltet der Regler nicht ab, umgekehrt schaltet er nicht ein, wenn eine Kontaktbrücke die Klemmen 1 und 2 kurzschließt...
