225
Befestigen Sie die Bleche an
den beigefügten Eckstücken
und befestigen Sie diese an
der metallenen Zahnstange
so, dass das Tor nicht gegen
die mechanischen Endstücke
stößt, mit denen es
ausgestattet ist (s. Abb. 4).
Getriebemotor
Entriegeln Sie den
das Tor komplett. Befestigen Sie die Klinken an
jedem Zahnstangenstück so, dass sie auf der
Oberseite der Schlitzöffnung angebracht sind.
Lehnen Sie die Zahnstange an den Zahnradantrieb
des Motors, bringen Sie sie in Grundstellung und
löten Sie die Klinken an das Tor an. Wiederholen Sie
diese Schritte für die restlichen Teile, die installiert
werden müssen. Überprüfen Sie, ob alle Teile
gerade installiert sind und dass das Tor sich ohne
Störungen bewegt. Es ist wichtig, dass Sie die
Zahnstange für ca. 1 bis 2 mm anheben, damit das
Gewicht des Tores nicht auf dem Zahnrad des
Motors lastet.
Bei Verwendung der Zahnstange aus NYLON
befestigen Sie die Stange direkt am Tor.
Für den "SIMPLY" – Getriebemotor ist keine besondere Pflege notwendig, es sollten aber in periodischen Abständen die
Sicherheitseinstellungen überprüft werden. Der normale Instandhaltungszeitraum ist 1 Jahr. Ölen Sie die Räder des Tores.
Gehen Sie während dem Zusammenbau und beim Auseinanderbauen vorsichtig mit dem Getriebemotor um, um eventuelle Schäden bei den Benutzern
oder bei anwesenden Personen zu vermeiden. Das Gewicht des Getriebemotors beträgt ca. 9 kg.
Während der Instandhaltung nehmen Sie den Motor vom Stromnetz (benutzen Sie den dafür vorhandenen Schalter). Unternehmen Sie nichts und rufen
Sie einen autorisierten Techniker.
Berühren Sie den Motor niemals mit nassen Händen.
Ziehen Sie nicht am Stromkabel.
Sollte der Motor für lange Zeit benutzt worden sein, berühren Sie diesen nicht, bis Sie sicher sind, dass er abgekühlt ist.
Halten Sie sich nicht in der Nähe der Tores auf, wenn sich das Tor bewegt.
Benutzen Sie das Tor nur, wenn es komplett sichtbar ist.
Die Geschwindigkeit des Tores sollte 12 Meter/Minute nicht überschreiten, laut der Regulierung UNI 8612.
•
Die Installierung muss mit den geltenden Regeln UNI 8612 und CEI (Unfallverhütungsmassnahmen) übereinstimmen.
Auf jeden Fall müssen Sie einen 16A – Unterbrecher verwenden (mit 0.030 A - Schwelle).Die Installierung darf nur von qualifiziertem Personal
durchgeführt werden, in Übereinstimmung mit dem Gesetz Nr. 46 vom 5. März 1990 und den folgenden Zusätzen und Veränderungen.

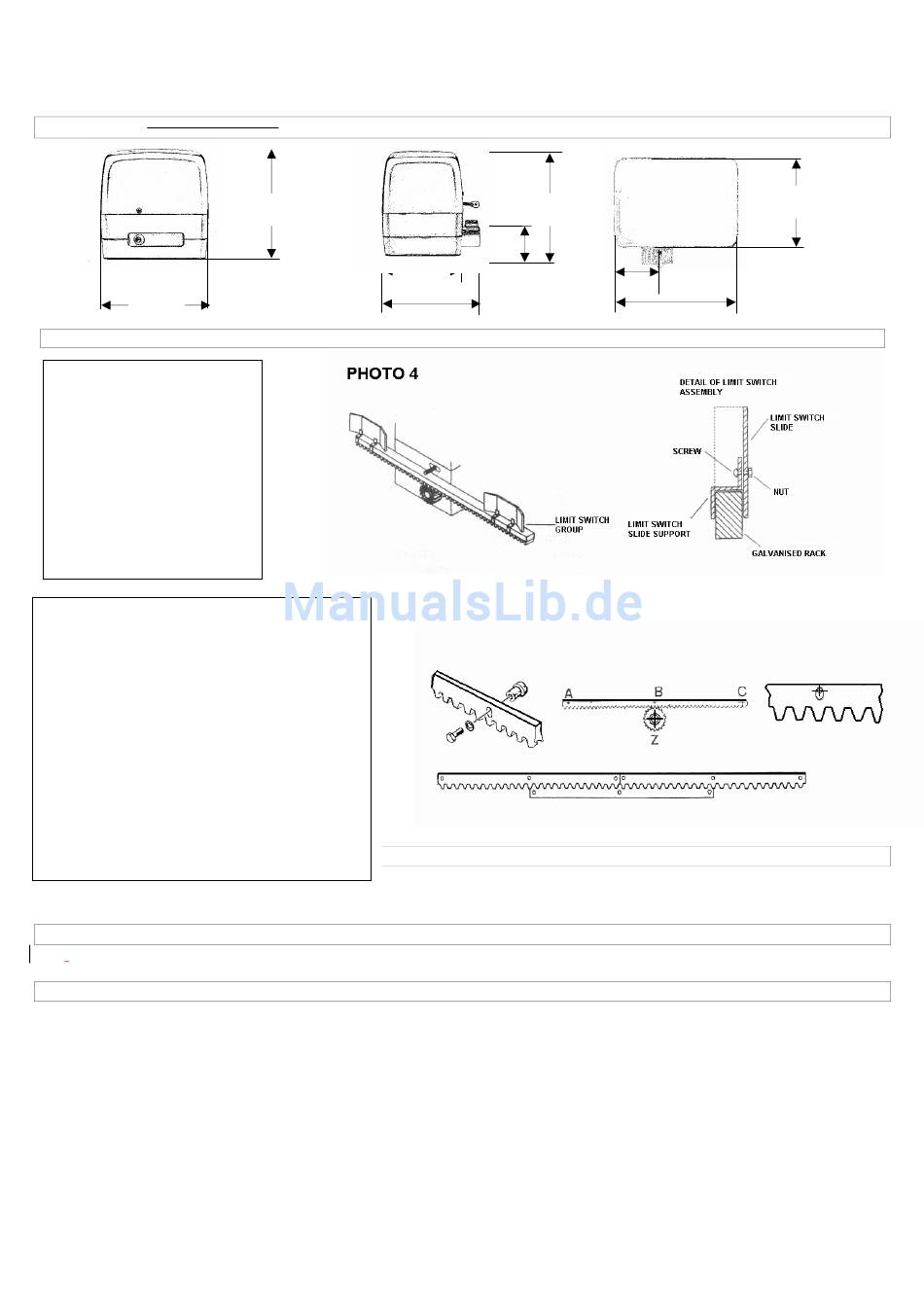

DIMENSIONEN IN MILIMETERN
230
170
INSTALLIERUNG DER BLECHE AM LAUFENDE
und öffnen Sie
INSTANDHALTUNG
HINWEISE
230
70
ZUSAMMENSETZUNG DER VERZINKTEN ZAHNSTANGE
170
70
FOTO 5
