Allmatic SIM Installierungshandbuch

Getriebemotor für bewegliche Tore bis zu 300kg

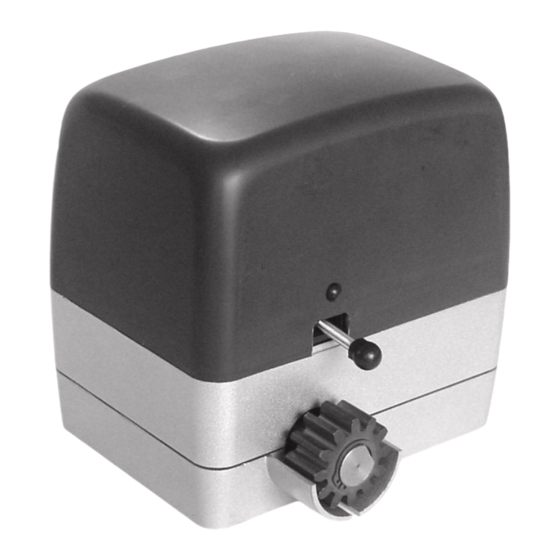

Der Getriebemotor "SIM" besteht aus einem soliden
Aluminiumblock und einer aus ABS geschaffenen Abdeckung, in deren Innern
sich der Elektromotor, das Übertragungssystem und die Schaltanlage befindet.
Der Getriebemotor arbeitet konstant mit einer Ölung aus flüssigem Fett. Das
Untersetzungsgetriebe
verwalten, die Anti-Quetschkontrolle regulieren und alle Sicherheits- und
Befehlseinstellungen kontrollieren.
Technische Données techniques
Daten
Gewicht Poids max.
Stromzufuhr Alimentation
Max. Energie Puissance max
Kondensator Condensateur
Geschwindigkeit Vitesse
Zahnrad Pignon
Arbeitstemperatur Temp. de fonction
Motordrehzahl Tour moteurs
Gewicht Poids
Amperè Ampere
VORWARNUNGEN:
Zuerst muss kontrolliert werden, ob alle festen und beweglichen Teile des Tores so montiert sind, das sie mit den geltenden
Sicherheitsmassnahmen übereinstimmen. Kontrollieren Sie, ob
1) Das Tor stabil und ausreichend widerstandsfähig ist.
2) Die untere Führungsschiene des Tores auch wirklich gerade ausgerichtet ist.
3) Die obere Führungsschiene so angebracht ist, dass das Tor absolut vertikal ausgerichtet ist.
4) Das die Begrenzungen für das Laufende installiert sind.
Schrauben Sie die Schraube auf der Seite des
Gerätes wie abgebildet auf.
Stellen Sie eine flache, vom Boden leicht erhöhte (mindestens 40-
50mm) Zementbasis her. Sehen Sie zwei Ausgänge für zwei
flexible Schläuche vor, in denen die elektrischen Kabel verlaufen
müssen, und zwar in Korrespondenz zu den Zugängen des
Getriebemotors
.
"SIMPLY" kann am Boden mittels 4 Anker an den dafür
vorgesehenen Löchern « A-B-C-D » fixiert werden.
Im Falle eines Stromausfalls
Getriebemotor
entriegelt werden, indem man
den mitgelieferten Schlüssel im Uhrzeigersinn
(nach rechts, siehe Abb. 1) und den Stellknopf
um 90° dreht.
Getriebemotor
Um den
müssen Sie den
Ausgangposition stellen und den
gegen den Uhrzeigersinn drehen.
Handbuch für die Installierung: „SIM"
kann selbständig verschiedene
Technical data
Max weight
Power
Max power
Condensor
Speed
Pinion
Function Time
Motor speed
Weight
Ampere
INSTALLIERUNG DES GETRIEBEMOTORS
ENTRIEGELUNGS-SYSTEM MITTELS SCHALTER
kann der
zu blockieren,
Schalter in die
Schlüssel
druckgegossenen
Funktionsweisen
Datos tecnical SIM
Peso max Kg.300
Alimentaciòn 230 v
Potencia max 250 w
Condensator 12,5µF
Velocidad 10mt/min
Pinòn M4-Z12
Temp. de funcion 110°
Rotaciòn motor 1400
Peso Kg.9
Ampere 1,5
SO ÖFFNEN SIE "SIM"
