1. BEZEICHNUNGEN & ERLÄUTERUNGEN

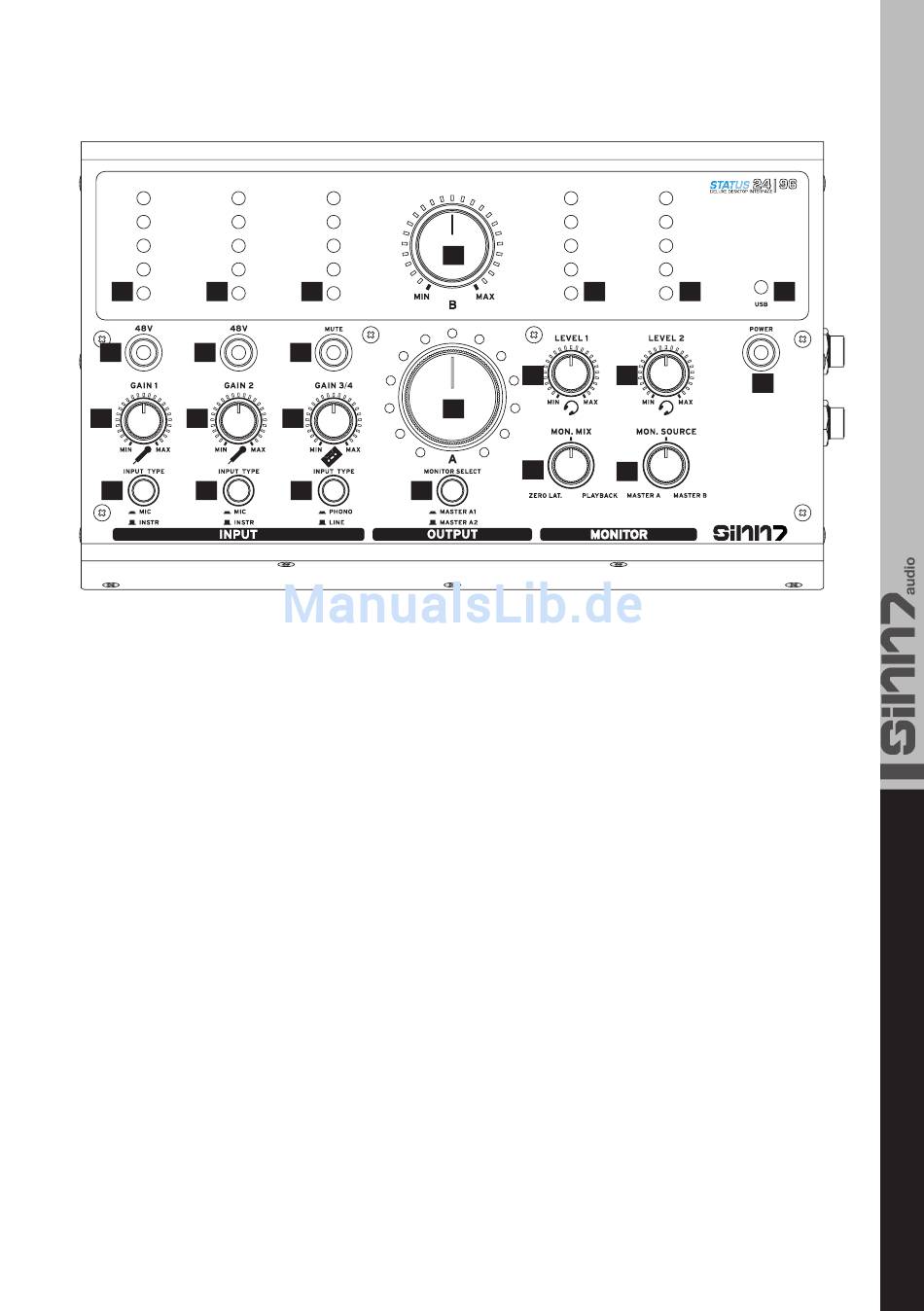

Draufsicht
4
4
1
1
2
2
3
3
1. Phantom-Schalter
er) - Über diesen Schalter aktivieren Sie
die
48V-Phantomspeisung
schluss
von
2. Mic/Instrument Gain - Mit diesen Reglern stel-
len Sie den Instrument-Eingangs-Gain für die
Kanäle 1 und 2 ein.
3. Mic/Instrument-Umschalter
Schaltern können Sie zwischen Mic und Inst-
rument wählen.
4. LED-Pegelanzeige - Diese LEDs leuchten blau
auf, wenn der entsprechende Kanal ein Ein-
gangssignal empfängt.
5. Phono/Line Gain - Mit diesem Regler stellen Sie
den Phono/Line Eingangs-Gain für Kanal 3 ein.
6. Phono/Line Umschalter - Mit dem Phono/
Line-Umschalter können Sie den Vorverstärker
ein- bzw. ausschalten. Möchten Sie einen Plat-
tenspieler anschließen, so stellen Sie diesen
Wahlschalter in die Phono-Position. Möchten
Sie eine Line-Quelle anschließen, so stellen Sie
diesen Wahlschalter in die Line-Position.
7. Input LED-Pegelanzeige - Diese LEDs leuchten
blau auf, wenn Kanal 3 ein Eingangssignal vom
Plattenspieler oder einer Line-Quelle empfängt.
8. Lautstärkeregler (B Output) - Mit diesem Reg-
ler stellen Sie die Lautstärke des Master B-
Ausgangs ein.
7
11
5
6
10
(48V
Phantom
Pow-
für
den
An-
Kondensator-Mikrofonen.
-
Mit
diesen
1. DESIGNATIONS & EXPLANATIONS
Top View
8
12
13
13
9
14
15
1. Phantom
Switch
Via this switch it is possible to activate the 48V
phantom power for the connection of conden-
ser microphones.
2. Mic/Instrument Gain - Via this controller the
instrument input gain for channels 1 and 2 can
be adjusted.
3. Mic/Instrument Switch - Via this switch you
can choose between mic and instrument.
4. Level LED - These LEDs are lit blue when the
corresponding channel receives an input signal.
5. Phono/Line Gain - With this controller you can
adjust the phono/line input gain for channel 3.
6. Phono/Line Switch - The Phono/Line Switch is
used to turn the preamp on and off respectively.
If you wish to connect a turntable, put this switch
in the phono position. If you wish to connect a
line source, put this switch in the line position.
7. Input Level LED - These LEDs will be lit when
channel 3 receives an input signal from a turn-
table or line source.
8. Volume Controller (B Output) - Via this control-
ler you may adjust the volume of the Master
B output.
12
17
16
(48V
Phantom
Power)
