Asus A7N8X-X Bedienungsanleitung Seite 26

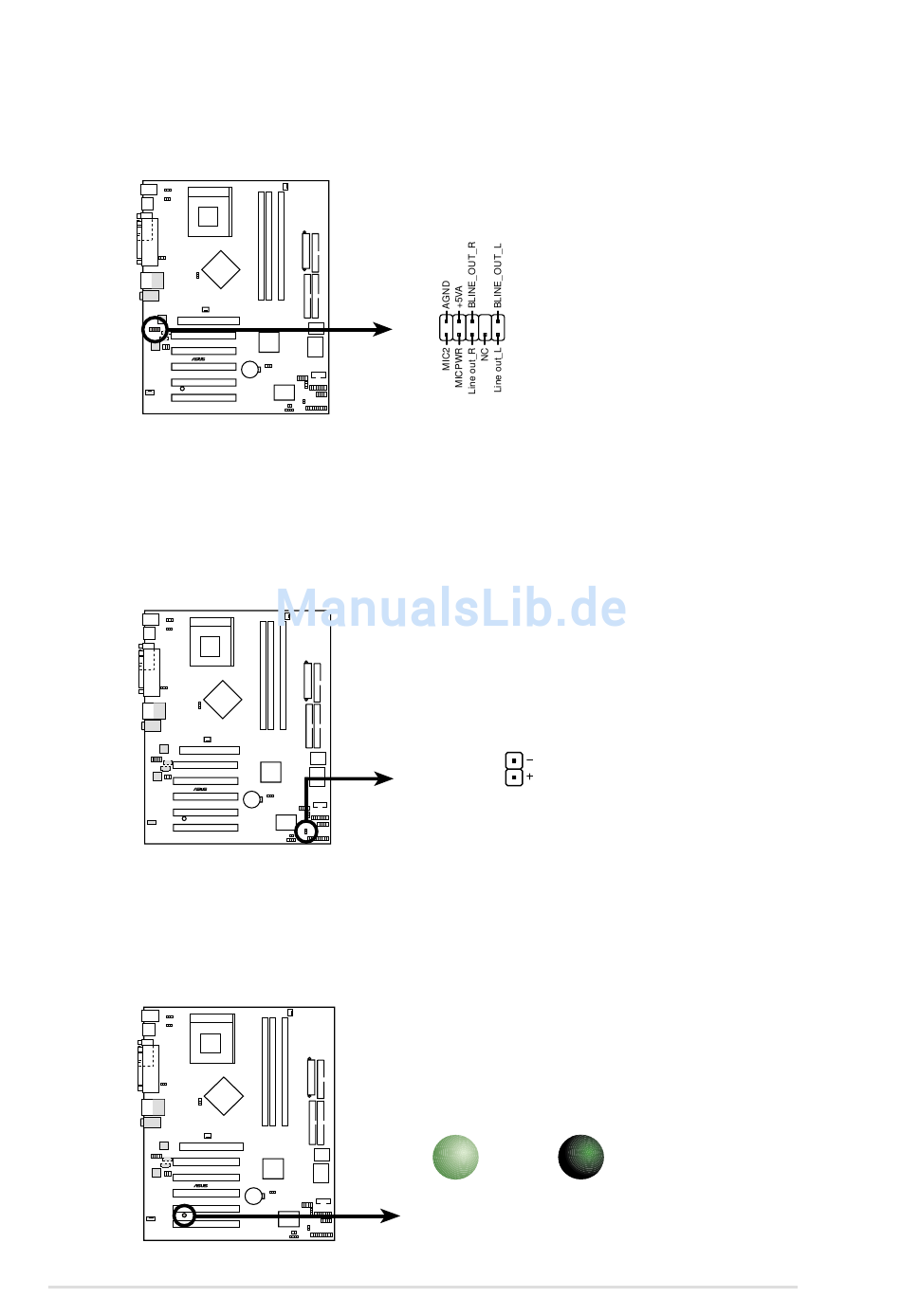

8. Frontplatten-Audioanschluss (10-1 pol. FP_AUDIO1)
Dies ist eine Schnittstelle für das Intel-Frontpanel-Audiokabel zur bequemen
Verbindung und Steuerung von Audiogeräten.
® A7N8X-X
A7N8X-X Front Panel Audio Connector
9. Festplattenanschluss (2-pol. IDELED1)
Dieser 2-pol. Anschluss wird mit der HD LED an der Fronttafel verbunden.
Diese LED leuchtet bei Lese- oder Schreibaktivitäten von Geräten, die mit
dem primären oder sekundären IDE-Anschluss verbunden sind.
® A7N8X-X
A7N8X-X IDE Activity LED
10. Onboard-LED
Die grüne Leuchtdiode (LED) leuchtet, wenn Standby-Strom vorhanden ist.
Sie erlischt, wenn die Stromversorgung unterbrochen ist.
A7N8X-X
®
A7N8X-X Onboard LED
1-16
FPAUDIO1
IDELED1
TIP: If the case-mounted LED does not
light, try reversing the 2-pin plug.
PWR_LED1
ON
Standby Powered
Power
Kapitel 1: Produkteinführung
OFF
Off
