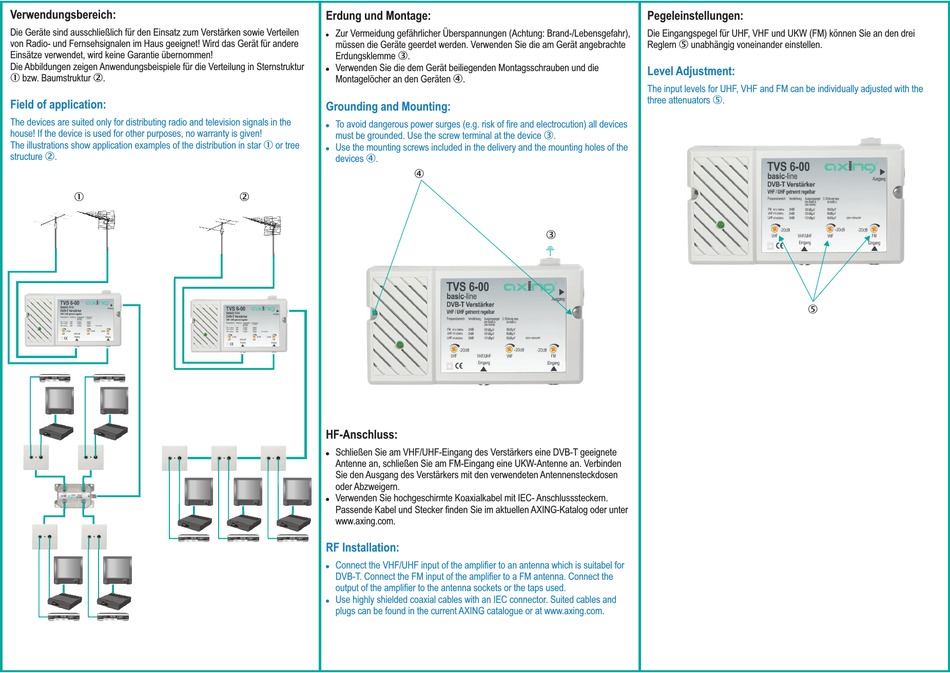

Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verstärken sowie Verteilen
von Radio- und Fernsehsignalen im Haus geeignet! Wird das Gerät für andere
Einsätze verwendet, wird keine Garantie übernommen!
Die Abbildungen zeigen Anwendungsbeispiele für die Verteilung in Sternstruktur
1
bzw. Baumstruktur
2
.
Field of application:
The devices are suited only for distributing radio and television signals in the
house! If the device is used for other purposes, no warranty is given!
The illustrations show application examples of the distribution in star
structure
2
.
1
Erdung und Montage:
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/Lebensgefahr),
!
müssen die Geräte geerdet werden. Verwenden Sie die am Gerät angebrachte
Erdungsklemme
3
.
!
Verwenden Sie die dem Gerät beiliegenden Montagsschrauben und die
Montagelöcher an den Geräten
Grounding and Mounting:
!
To avoid dangerous power surges (e.g. risk of fire and electrocution) all devices
must be grounded. Use the screw terminal at the device
1
or tree
!
Use the mounting screws included in the delivery and the mounting holes of the
devices
4
.
4
2
HF-Anschluss:
!
Schließen Sie am VHF/UHF-Eingang des Verstärkers eine DVB-T geeignete
Antenne an, schließen Sie am FM-Eingang eine UKW-Antenne an. Verbinden
Sie den Ausgang des Verstärkers mit den verwendeten Antennensteckdosen
oder Abzweigern.
!
Verwenden Sie hochgeschirmte Koaxialkabel mit IEC- Anschlusssteckern.
Passende Kabel und Stecker finden Sie im aktuellen AXING-Katalog oder unter
www.axing.com.
RF Installation:
! Connect the VHF/UHF input of the amplifier to an antenna which is suitabel for
DVB-T. Connect the FM input of the amplifier to a FM antenna. Connect the
output of the amplifier to the antenna sockets or the taps used.
!
Use highly shielded coaxial cables with an IEC connector. Suited cables and
plugs can be found in the current AXING catalogue or at www.axing.com.
4
.
3
.
3
Pegeleinstellungen:
Die Eingangspegel für UHF, VHF und UKW (FM) können Sie an den drei
Reglern
5
unabhängig voneinander einstellen.
Level Adjustment:
The input levels for UHF, VHF and FM can be individually adjusted with the
three attenuators
5
.
5
