Verwandte Anleitungen für Sangean PR-D8
Inhaltszusammenfassung für Sangean PR-D8

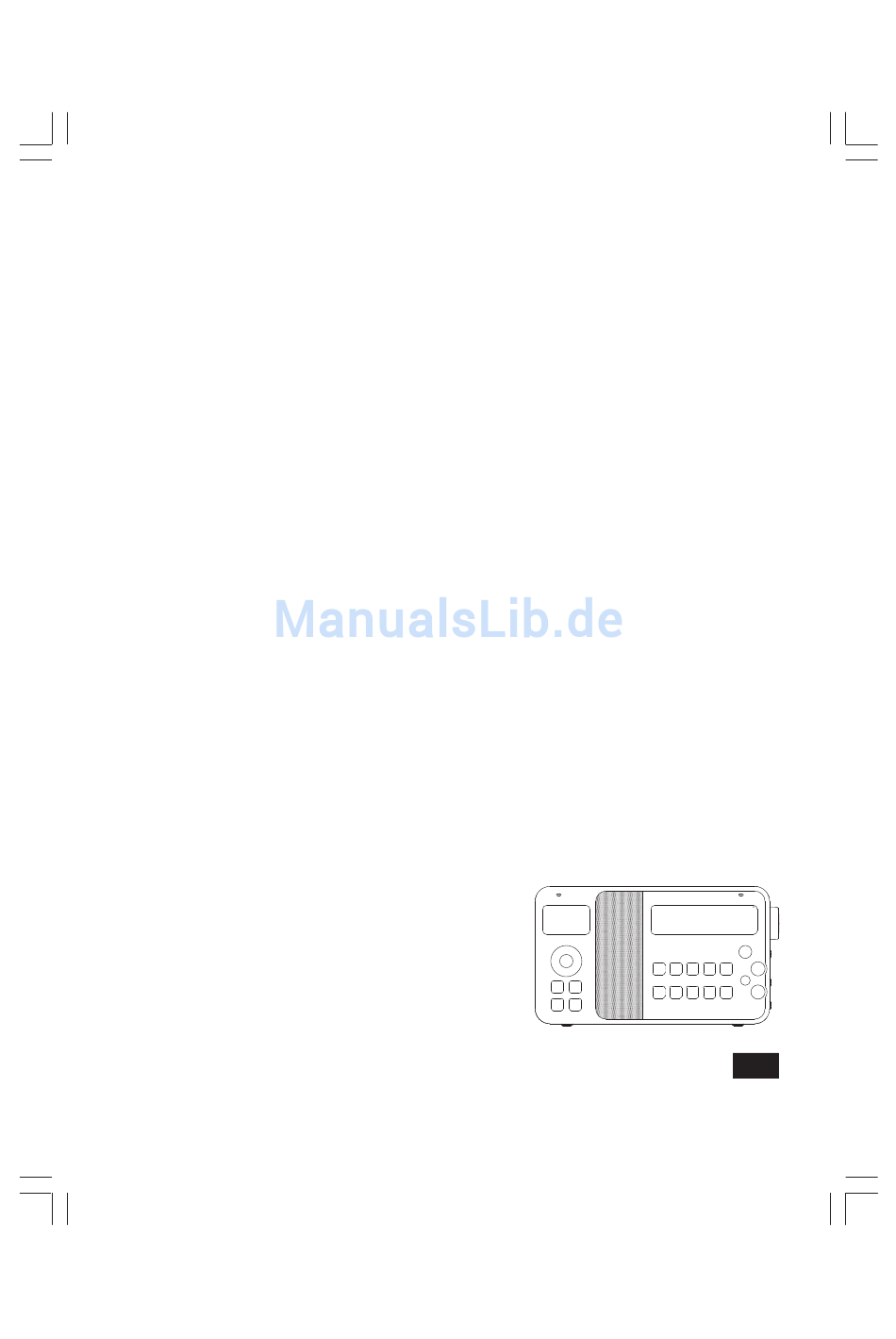

- Seite 1 PR-D8 Revision 3...
- Seite 2 Bedienelemente Eingebautes Stereo-Mikrofon (linker Kanal) LCD-Anzeige LCD-Anzeige Eingebautes Stereo-Mikrofon (rechter Kanal) Ein/Aus/Automatische Ausschaltung Frequenz erhöhen Frequenz verringern Uhrzeiteinstellung/Sendersuche Frequenzbandauswahl/Stufeneinstellung Alarm (Signalton) Alarm (Radio) Senderspeicher Timer-Aufnahme LCD-Beleuchtung Vor/Schnellvorlauf Aufnahme Menü Wiedergabemodus Dateiauswahl Stopp/Verzeichnis vor Zurück/Schnellrücklauf Wiedergabe/Pause A-B Abschnittswiederholung/Verzeichnis zurück Lautstärkeregelung Timer-Aufnahme (Ein/Aus) Musik/Normal/Nachrichten –...
-
Seite 3: Lcd-Display Für Radio Und Uhrzeit
Stützfuß Teleskopantenne Batteriefach SD-Kartenslot Kopfhörerausgang Line-Ausgang Aux-Eingang Stromversorgungsanschluss Schalter für Alkalische Batterien/Akkus (NiMH/NiCad) Resettaste Zum Öffnen des Batteriefachs hier drücken LCD-Display für Radio und Uhrzeit Stereo Frequenz Schlaf- und Schlummerstatus AM/PM (Vor- und Nachmittags) Timer-Aufnahme (Ein/Aus) Timer-Aufnahme (Ein/Aus) Uhrzeit Alarm (Signalton) Alarm (Radio) Uhrzeiteinstellung Frequenzeinheit... - Seite 4 LCD-Symbole für die MP3-Wiedergabe Status Wiedergabe Pause Stopp Schnellvorlauf Schnellrücklauf Record Dateiformat MP3-Datei WMA-Datei Dateiname Verzeichnisname Wiedergabemodus Einzelwiederholung Verzeichniswiederholung Alle wiederholen Zufallswiedergabe A-B Abschnittswiederholung Laufwerksname oder Disc-Seriennummer Verzeichnis(Dateiauswahl) Datei(Dateiauswahl)
-
Seite 5: Batteriebetrieb Mit Alkalischen Batterien
Batteriebetrieb mit alkalischen Batterien Öffnen Sie das Batteriefach auf der Rückseite des Geräts, indem Sie es in Richtung OPEN aufschieben. Legen Sie 4 alkalische Batterien des Typs UM-2 (Größe C) ein. Vergewissern Sie sich, dass alle Batterien entsprechend den Polaritätsangaben im Batteriefach eingelegt werden. Schieben Sie den Batterieschalter auf Alkaline und schließen Sie das Batteriefach wieder. -
Seite 6: Batteriebetrieb Mit Wiederaufladbaren Batterien
Batteriebetrieb mit wiederaufladbaren Batterien Öffnen Sie das Batteriefach auf der Rückseite des Geräts, indem Sie es in Richtung OPEN aufschieben. Legen Sie 4 Akkus des Typs UM-2 (Größe C) ein. Vergewissern Sie sich, dass alle Batterien entsprechend den Polaritätsangaben im Batteriefach eingelegt werden. Das Radio ist für die Benutzung mit Nickel-Metallhybrid-Akkus (NiMH) vorgesehen. -
Seite 7: Betrieb Mit Dem Mitgelieferten Netzadapter
Betrieb mit dem mitgelieferten Netzadapter Der mitgelieferte Netzadapter verfügt über 9 Volt Gleichstrom bei 700 mA und positivem Mittelkontakt. Verbinden Sie das Netzadapterkabel mit dem Stromversorgungs- eingang an der linken Seite des Radios. Stecken Sie dann den Netzadapter in eine Standardsteckdose mit einer Belastbarkeit von 13 A. -
Seite 8: Benutzung Der Radiofunktion
Benutzung der Radiofunktion Ihr Radio ist mit drei verschiedenen Wegen zur Sendersuche versehen: automatische Sendersuche, manuelle Suche und Senderspeicher. Automatische Sendersuche Betätigen Sie den Ein/Aus-Schalter zum Einschalten des Radios. Wählen das gewünschte Frequenzband durch wiederholte Betäti- gung der Frequenzbandtaste. Um einen bestmöglichen Empfang von Radiosendern zu ermöglichen, ziehen Sie die Teleskopantenne bit- te vollständig heraus und richten Sie sie aus. -
Seite 9: Manuelle Sendersuche
Manuelle Sendersuche Betätigen Sie den Ein/Aus-Schalter zum Einschalten des Radios. Wählen das gewünschte Frequenzband durch wiederholte Betäti- gung der Frequenzbandtaste. Richten Sie die Antenne Gerät ent- sprechend den oben beschriebenen Anweisungen aus. Betätigen Sie die die Sendersuchtasten zum Verändern der Fre- quenz in folgenden Schritten: UKW: 50 oder 100 kHz MW: 9 oder 10 kHz... -
Seite 10: Aufrufen Von Gespeicherten Sendern
Aufrufen von gespeicherten Sendern Betätigen Sie den Ein/Aus-Schalter zum Einschalten des Radios. Wählen Sie das gewünschte Frequenzband. Betätigen Sie die gewünschte Sendertaste und Speicherplatz- nummer und Senderfrequenz erscheinen im Display. Alarmzeiteinstellung Wenn der Radioalarm eingestellt ist, geht das Radio mit dem einge- stellten Sender zur eingestellten Alarmzeit an. -
Seite 11: Einstellen Der Radioalarmzeit
a. Einstellen der Radioalarmzeit Die Radioalarmzeit kann entweder eingestellt werden, wenn die Radiofunktion an oder aus ist. Betätigen Sie die Radioalarmtaste und das Radioalarmsymbol wird angezeigt. Halten Sie die Taste für mehr als 2 Sekunden gedrückt, bis Sie einen Signalton hören. Benutzen Sie die Frequenztasten zum Einstellen der Stundenzahl. - Seite 12 Einstellen des HWS-Alarms (Benutzerfreundliches Wecksystem) Ein Signalton wird bei Einschalten des HWS-Alarms aktiviert. Die Laut- stärke des Signaltons wird alle 15 Sekunden erhöht. Nach einer Minu- te wird der Alarm für eine Minute deaktiviert, bevor der Vorgang wie- derholt wird. Der HWS-Alarm geht für eine Stunde weiter, solange er nicht durch Betätigung des Ein/Aus-Schalters abgebrochen wird.
-
Seite 13: Automatische Abschaltung
Schlummerfunktion Wenn der Weckalarm an geht, können jede beliebige Taste außer des Ein/Aus-Schalters benutzen, um die Schlummerfunktion zu aktivieren. Der Radio- bzw. der HWS-Alarm wird dann für 5 Minuten deaktiviert. Zur gleichen Zeit blinkt in der Anzeige das Schlummersymbol und das Alarmsybol. Sie können die Schlummerfunktion, während der 60 Minuten, in denen der Alarm aktiv ist, beliebig oft wiederholen. -
Seite 14: Hintergrundbeleuchtung
Hintergrundbeleuchtung Betätigen Sie eine beliebige Taste und die Hintergrundbeleuchtung der LCD-Anzeige geht für ca. 7 Sekunden an. Während der Sender- suche und bei aktiviertem Alarm wird die Hintergrundbeleuchtung eben- falls automatisch aktiviert. Zusätzlich können Sie die LCD-Helligkeit mithilfe der Taste auf drei verschiedene Stufen einstellen. - Seite 15 Frequenzstufen Die Frequenzstufen sind u. U. in anderen Ländern anders als in dem Land, in dem Sie dieses Radio erworben haben. Wenn Sie das Radio in Europa gekauft haben und planen es in Nord- oder Südamerika zu benutzen, kann es sein, dass Sie für eine weitere Benutzung die Frequenzeinstufung neu einstellen müssen.
-
Seite 16: Bedienung Des Radios - Aux-Eingang
Bedienung des Radios – Aux-Eingang Sie können ein externes Stereo- oder Mono-Audiogerät (z. B. CD- Player oder MP3-Player) an den Aux-Eingang anschließen. Betätigen Sie die Frequenzbandtaste zur Auswahl des Aux- Eingangs. Im Display wird AUX angezeigt. Stellen Sie die Lautstärke auf ein angenehmes Maß. Bedienung des Radios –... - Seite 17 Tastensperre Die Tastensperre dient dazu unbeabsichtigte Tastenbetätigungen zu verhindern. Stellen Sie die Tastensperre an der Seite des Radios in die „On“-Position . Das Schloß-Symbolerscheint dann in der Anzeige. Der Ein/Aus-Schalter und alle anderen Taste sind damit deaktiviert. Dadurch wird verhindert, dass die Tasten versehentlich betätigt werden, wenn Sie das Radio in einer Tasche transportieren.
-
Seite 18: Timer-Aufnahme
Timer-Aufnahme Der PR-08 ist in der Lage Audioprogramme auf einer SD-Karte im MP3-Format zeitgesteuert zu speichern. Betätigen Sie den Ein/Aus-Schalter zum Einschalten des Radios. Vergewissern Sie sich, dass die Uhrzeit richtig eingestellt ist, bevor Sie die Aufnahme starten. Betätigen Sie die TIMER REC-Taste gedrückt und die jeweils zuvor eingestellte Aufnahmeeinstellung wird angezeigt. - Seite 19 Benutzen Sie die Frequenzbandtaste zur Auswahl von MW, UKW, SD (Mikrofon) oder AUX. Benutzen Sie die Frequenztasten oder die Senderspeichertasten zur Auswahl des gewünschten Aufnahmesenders. Wenn Sie das Signal des AUX-Eingangs aufnehmen, vergewissern Sie sich, dass das angeschlossene Audiogerät (MP3-Player oder CD-Walkman) eingeschaltet ist. Wenn Sie das eingebaute Mikrofon zur Aufnahme benutzen wollen, benutzen Sie die Frequenzbandtaste zur Auswahl von „SD“.
- Seite 20 Hinweis: Wenn die Timer-Aufnahme eingeschaltet ist, schaltet das Gerät zum entsprechenden Radioprogramm bzw. startet die Aufnahme des Aux- Eingangssignals. Es wird deshalb empfohlen die Lautstärke auf ein Minimum zu stellen, bevor Sie die Aufnahmeeinstellung fertigstellen. Hinweis: Sie können die Aufnahmequalität einstellen, indem Sie die MENU-Ta- ste betätigen und „Aufnahmeeinstellungen“...
-
Seite 21: Timer-Aufnahme Abbrechen
Da allerdings eine besonders große Anzahl von Karten- varianten auf dem Markt vorhanden ist, kann es nicht garantiert werden, dass alle Karten mit dem PR-D8 benutzt werden können. Um mit dem PR-D8 benutzt werden zu können, müssen die verwendeten Speicher- karten mit den Dateisystemen FAT oder FAT 32 formatiert sein. - Seite 22 Wiedergabe von MP3/WMA-Dateien von SD-Medien Nachdem Sie Ihre SD-Speicherkarte eingelegt haben, betätigen Sie die den Ein/Aus-Schalter, um das Radio einzuschalten. Betätigen Sie dann die Frequenzbandtaste zur Auswahl des SD- Wiedergabemodus. In der Anzeige des MP3-Players wird „Einlesen...“ angezeigt. Danach erscheint die Anzahl der auf der SD- Speicherkarte vorhandenen Dateienund Verzeichnisse.
- Seite 23 Datei auswählen. Sie können auch zur gewünschten Datei springen, indem Sie die Schnellvorlauf- bzw. Schnellrücklauftaste gedrückt halten und dann loslassen, wenn die gewünschte Datei- nummer angezeigt wird. Betätigen Sie die Wiedergabe/Pause-Taste zur Wiedergabe der ausgewählten Datei. Der PR-D8 unterstützt maximal 200 Verzeichnisse oder 999 Dateien.
-
Seite 24: Zu Anderen Verzeichnissen Springen
Suchfunktion Während der Wiedergabe von Dateien auf einer SD-Karte können Sie die Schnellvorlauf- und Schnellrücklauftasten gedrückt halten. Lassen Sie die Taste los, wenn der gewünschte Abschnitt der jewei- ligen Datei erreicht wurde. Zu anderen Verzeichnissen springen Während der Wiedergabe von der SD-Karte oder im gestoppten Zustand können Sie die Verzeichnistasten benutzen, um das Ver- zeichnis zu wechseln. - Seite 25 Wiedergabemodus Betätigen Sie während der Wiedergabe von der SD-Karte die PLAY MODE-Taste zur Auswahl des Wiedergabemodus. Einzelwiederholung – Wiederholung der aktuellen Wiedergabedatei. Verzeichniswiederholung – W i e d e r h o l u n g d e r a l l e r D a t e i e n d e s a k t u e l l e n Wiedergabeverzeichnisses.
-
Seite 26: Aufnahme Auf Die Sd-Speicherkarte
Aufnahme auf die SD-Speicherkarte Der PR-D8 wurde so konstruiert, dass direkte Aufnahmen auf Ihre SD/ SDHC-Speichermedien möglich sind. Die Aufnahmen werden im MP3- Format und einer Bitrate von 64 kbps, 128 kbps (Standardeinstellung) oder 192 kbps auf der Karte abgelegt. - Seite 27 Aufnahme Wählen Sie das gewünschte Eingangssignal für Ihre Aufnahme (MW/ UKW/AUX/SD – Mikrofon), indem Sie die Frequenzbandtaste betätigen. Stellen Sie die Lautstärke auf ein angenehmes Maß (die Aufnahmelautstärke wird dadurch nicht beeinflusst). Legen Sie eine SD-Karte ein. Wählen Sie eine Aufnahmebitrate, indem Sie die MENU-Taste betätigen.
-
Seite 28: Wiedergabe Von Aufnahmen
Wiedergabe von Aufnahmen Nachdem die Aufnahme abgeschlossen ist, können Sie die Datei- auswahltaste betätigen und dann mit den Verzeichnistasten nach der Aufnahmedatei suchen. Betätigen Sie die Wiedergabe/Pause-Taste zur Anzeige von Radio (Aufnahme von Radioprogrammen), AUXIN (Aufnahme vom Aux- Eingang) und MIC (Aufnahme vom eingebauten Mikrofon). Betätigen Sie die Wiedergabe/Pause-Taste erneut zur Auswahl der gewünschten Aufnahmedatei. - Seite 29 Löschen von MP3/WMA-Dateien Mit dem PR-D8 können Sie auch MP3/WMA-Dateien (allerdings nicht die Verzeichnisse) von der SD-Karte entfernen. Löschen von Dateien: Stecken Sie eine SD-Speicherkarte in den SD-Kartenslot und schal- ten Sie mithilfe der Frequenzbandtaste in den SD-Modus. Nachdem die SD-Karte eingelesen wurde, betätigen Sie die Datei- auswahltaste und in der LCD-Anzeige erscheint die Verzeichnisauswahl.
- Seite 30 Menütaste Mit der MENU-Taste können Sie die Aufnahmequalität bestimmen und Systemeinstellungen vornehmen. Wenn das Gerät eingeschaltet ist und sich im SD-Modus befindet, betätigen Sie die MENU-Taste und in der Anzeige erscheint „Aufnahmeeinstellungen“ und „Systemeinstellungen“. Benutzen Sie die Auswahltasten zur Auswahl von „Aufnahmeeinstellungen“ oder „Systemeinstellungen“.
- Seite 31 A) LCD-Kontrast – B e n u t z e n S i e d i e s e O p t i o n z u r E i n s t e l l u n g d e s L C D - Hintergrundkontrasts.
-
Seite 32: Fehlerbehebung/Resettaste
D) SD-Formatierung – Benutzen Sie diese Option zum Formatieren der SD-Karte. Beachten Sie bitte, dass wenn Sie JA wählen, die SD-Karte formatiert wird und alle Dateien auf der SD-Karte gelöscht werden. E) RESET- Benutzen Sie diese Option, um alle Systemeinstellungen auf die ur- sprünglichen Werkseinstellungen zurückzusetzen. -
Seite 33: Technische Daten Stromversorgung
Technische Daten Stromversorgung: Netztadapter: 9 V, 0,7 A Gleichstrom, Mittelstift positiv, Stiftdurchmesser 2,2 Batterie: 4 x UM-2 (Größe C, LR14), alkalisch oder NiMH-Akkus Frequenzbereich: UKW-Band: 87,5 ~ 108 MHz MW-Band: 530 ~ 1620 kHz (9 kHz/Stufe) oder 520 ~ 1710 kHz (10 kHz/Stufe) Elektronische Funktionen: Lautsprecher: 40x115 mm, 8 , 3 W (Gesamtbereich) - Seite 34 MP3/WMA-Funktionen: SD-Speicherkarten-Kapazität: 16 MB ~ 32 GB (HCSD) SD-Speicherkartenformat: FAT-12/FAT-16/FAT-32 Wiedergabeformate: MP3 (16 kbps ~ 320 kbps)/WMA (16 kbps ~ 192 kbps) Aufnahmeformat: MP3 Aufnahmequalität: 64 kbps (niedrige Qualität)/128 kbps (Standard)/ 192 kbps (hohe Qualität) Frequenzbereich für SD-Medien: 40 Hz ~ 20 kHz (192 kbps) Abmessungen: B 220 x H 126 x T 48 mm Sollten Sie dieses Produkt zu einem späteren Zeitpunkt entsorgen müssen, be- achten Sie bitte: Elektro- und Elektronik-Altgeräte dürfen nicht mit dem Hausmüll...
