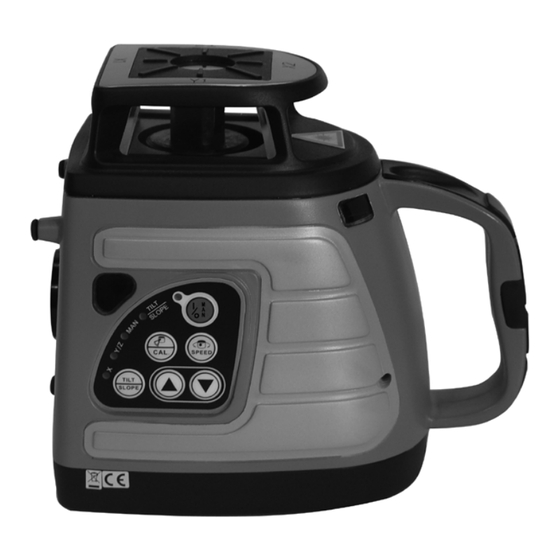

- Seite 1 Bedienungsanleitung Rotationslaser XR650 (SP100) und XR650G (SP100G)
-
Seite 2: Sicherheitshinweise Für Messwerkzeuge
Sicherheitshinweise für Messwerkzeuge Bitte lesen und befolgen Sie alle Anweisungen für die sichere Verwendung Ihres Geräts. Warnschilder müssen stets sichtbar und erkennbar sein. Werfen Sie diese Bedienungsanleitung nicht weg. Sie können Strahlung ausgesetzt sein, wenn Sie nicht die Anweisung dieser Bedienungsanleitung befolgen. Sie erhalten Ihr Gerät mit einem Warnschild in englisch. -
Seite 3: Sicherheitshinweise Für Ladegeräte
Säubern Sie das Ladegerät und die Stromkontakte regelmäßig. Bitte kontrollieren Sie vor der Benutzung des Ladegeräts, ob die Kabel und Stecker nicht kaputt sind. Falls doch, bringen Sie das Ladegerät bitte in eine qualifizierte Servicestelle, die mit Originalteilen von Ubexi arbeitet. -
Seite 4: Sicherheitshinweise Für Handempfänger
Sicherheitshinweise für Ladegeräte Legen Sie das Ladegerät nicht auf Papier, Stoffe oder andere leicht brennbare Materialien. Es besteht Brandgefahr aufgrund der Erwärmung des Ladegeräts während des Ladens. Bei falscher Verwendung des Akkus kann Flüssigkeit austreten. Jeder Kontakt damit muss vermieden werden. Bei Kontakt muss die Flüssigkeit mit Wasser weggespült werden. -
Seite 5: Funktionsbeschreibung
Funktionsbeschreibung Bestimmungsgemäßer Gebrauch: Der XR650 oder XR650G wird zur Ermittlung und Überprüfung von horizontalen, vertikalen und geneigten Linien verwendet. Der Handempfänger wird verwendet, um Laserstrahlen im Pulsiermodus zu lokalisieren. Lieferumfang Der XR650 oder XR650G wird wie folgt geliefert: 1) Rotationslaser XR650 oder XR650G 2) Handempfänger für Rotationslaser LS6C oder LS6G... - Seite 6 Bestandteile Fenster für Lotstrahl nach oben Laserfenster Nivellierfüße für Vertikalbetrieb Griff Empfangsfenster 5/8“ Gewinde für Signale der Fernbedienung Tastenfeld Batteriefach Griffrillen Fenster für Lotstrahl nach unten...
- Seite 7 Bestandteile Beleuchtungs- Taste Lautstärken- Taste LCD Display Genauigkeits- Taste Empfangsfenster für Laserstrahl Ein-/Aus-Taste Libelle Nullmarkierung Befestigungsschraube Halterung für Handempfänger für Handempfänger Klemmungsschraube...
-
Seite 8: Batterie Einsetzen
Korrosion und Entladung. Falls die Betriebsdauer trotz voller Akkuladung stark reduziert ist, muss der Akkupack ersetzt werden. Bitte wenden Sie sich dazu an den Händler, bei dem Sie den XR650 oder XR650G gekauft haben. Wenn Sie das Gerät nicht bei einem Händler gekauft haben, wenden Sie sich bitte an die proNIVO Messgeräte Handels GmbH. - Seite 9 Batterie einsetzen Verwendung von wiederaufladbaren NiMH-Akkus: Bitte beachten Sie die Sicherheitshinweise für wiederaufladbare Batte- rien und Ladegeräte. 1) Vor der ersten Verwendung müssen die wiederaufladbaren NiMH- Akkus mindestens vier Stunden geladen werden. 2) Stecken Sie den Ladegerätsstecker in die Ladebuchse auf der Unter- seite des Geräts.
-
Seite 10: Verwendung Des Geräts
Verwendung des Geräts Da das Gerät empfindlich ist, sollte folgendes vermieden werden: - Stürze und Stöße - Nasse Umgebung - direktes Sonnenlicht - extreme Temperaturen oder Temperaturunterschiede: Lassen Sie das Gerät nicht längere Zeit in einem Auto liegen. Lassen Sie das Gerät zuerst einige Zeit abkühlen/aufwärmen, bevor Sie es verwenden. - Seite 11 Verwendung des Geräts Geschwindigkeits-Taste Mit dieser Taste können Sie die Rotationsgeschwindigkeit zwi- schen 300, 600 und 0 Umdrehungen pro Minute (Punktmodus) ändern. Für die Verwendung mit dem Handempfänger emp- fehlen wir 600 U/min. Für höhere Sichtbarkeit im Innenbereich empfehlen wir 300 U/min. Scan/Cal-Taste Mit dieser Taste können Sie den Scan-Winkel ändern.
- Seite 12 Verwendung des Geräts Funktionen der LED Leuchten 1) Während des Nivelliervorgangs blinkt die LED der Ein-/Aus-/Manuell- Taste grün. Der Laserstrahl blinkt ebenfalls. Ist der Nivelliervorgang beendet, leuchtet die LED konstant grün und der Laserstrahl blinkt nicht mehr. 2) Im manuellen Modus leuchten die LED der Ein-/Aus-/Manuell-Taste und die LED „MAN“...
- Seite 13 Verwendung des Geräts Aufstellen des Geräts 1) Setzen Sie das Gerät auf ein Stativ. Mit dem XR650 oder XR650G können Sie Stative mit flachem und rundem Kopf verwenden. Die folgenden Bilder zeigen, wie das Gerät vertikal auf einem Stativ und horizontal auf einer Wandhalterung montiert werden kann.
- Seite 14 Verwendung des Geräts Horizontalbetrieb Schalten Sie das Gerät ein und lassen Sie es nivellieren. Drücken Sie die Geschwindigkeits-Taste „SPEED“, um die Rotationsge- schwindigkeit zu wählen. Standardmäßig sind 300 U/min eingestellt, die auf 600 und 0 U/min geändert werden kann. Mit der Oben/Unten-Taste können Sie die Position des Laserpunkts ändern.
- Seite 15 Verwendung des Geräts Bemerkungen: - Bevor Sie das Gerät verwenden, sollten Sie die Genauigkeit überprü- fen, wie im Kapitel „Kalibrierung“ beschrieben. - Im manuellen Modus ist Laserebene u.U. nicht nivelliert. - Ist das Gerät mehr geneigt, als durch die Selbstnivellierung ausgegli- chen werden kann, blinken der Laserstrahl und die LEDs „Tilt/Slope“...
-
Seite 16: Technische Spezifikationen
Technische Spezifikationen Technische Spezifikationen XR650: Nivelliergenauigkeit 3 mm/30 m Vertikalgenauigkeit 1,5 mm/10 m Genauigkeit Lotpunkt nach oben 1 mm/10 m Genauigkeit Lotpunkt nach unten 3 mm/10 m Kompensationsbereich 4° Nivellierzeit <25s Arbeitsbereich 200 m Punktdurchmesser < 4 mm Laserklasse 2M oder 3R (je nach Modell) - Seite 17 Technische Spezifikationen Technische Spezifikationen XR650G: Nivelliergenauigkeit 3 mm/30 m Vertikalgenauigkeit 1,5 mm/10 m Genauigkeit Lotpunkt nach oben 1 mm/10 m Genauigkeit Lotpunkt nach unten 3 mm/10 m Kompensationsbereich 4° Nivellierzeit <25s Arbeitsbereich 300 m Punktdurchmesser < 4 mm Laserklasse Laserdiode 532 nm Stromversorgung NiMH, 4xC...
-
Seite 18: Verwendung Des Zubehörs
Verwendung des Zubehörs Für die Verwendung des Handempfängers lesen Sie bitte die Bedie- nungsanleitung des Handempfängers LS6C. Fernbedienung Für den Betrieb der Fernbedienung empfehlen wir Alkaline-Batterien. Bitte beachten Sie die oben beschriebenen Sicherheitshinweise für Alkaline-Batterien. Einsetzen der Batterien 1) Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung. 2) Legen Sie 2 AA-Batterien ein und achten Sie dabei auf die korrekte Polung. - Seite 19 Kalibrierung Überprüfung der Horizontalgenauigkeit 1) Positionieren Sie das Gerät auf einem Stativ ca. 30 m von einer Wand entfernt, so dass die X1-Seite des Geräts zur Wand zeigt. Schalten Sie das Gerät ein und lassen Sie es selbst nivellieren. 2) Schalten Sie den Handempfänger ein. Stellen Sie sicher, dass Sie die hohe Genauigkeit gewählt haben.
- Seite 20 Kalibrierung Überprüfung der Vertikalgenauigkeit 1) Positionieren Sie das Gerät zwischen zwei Wände, die ca. 10 m von einander entfernt sind. Stellen Sie das Gerät vertikal ca. 0,5 m von einer Wand entfernt auf, wie in der Abbildung gezeigt. 2) Schalten Sie das Gerät ein und lassen Sie es selbst nivellieren. Der Lotpunkt nach oben wird dabei auf die andere Wand projiziert.
-
Seite 21: Wartung Und Reparatur
Wartung und Reparatur Falls das Gerät defekt ist, bringen Sie es bitte zu dem Händler zurück, bei Sie es gekauft haben. Falls Sie das Gerät nicht bei einem Händler gekauft haben, schicken Sie es bitte an: proNIVO Messgeräte Handels GmbH Servicezentrum Wasserburger Straße 9 84427 Sankt Wolfgang... - Seite 22 Entsorgung Geräte, Zubehör und die Verpackung sollen recycelt werden (Wieder- verwertung). Zum Recycling schicken Sie das Gerät bitte an: Bridgin Lyon 235, RUE COPERNIC 38670 CHASSE SUR RHONE Frankreich Es ist untersagt, das Gerät in den Restmüll zu werfen. Gemäß der Europäischen Richtlinie 202/96/EG über Altgeräte mit Elektronik und ihrer Umsetzung in nationales Recht sind Sie verpflichtet, nicht mehr gebrauchtsfähige Messwerkzeuge getrennt zu sammeln und zu einer Recycling-Stelle zu bringen.
-
Seite 23: Garantie
Garantie Alle Ubexi-Geräte werden vor dem Verlassen der Produktion geprüft und unterliegen den folgenden Garantiebestimmungen. Mängelhaf- tungsansprüche des Käufers und gesetzliche Rechte bleiben davon unberührt. 1) proNIVO verpflichtet sich zur kostenlosen Behebung der Mängel am Gerät, falls diese nachweislich innerhalb der Garantiezeit auf einen Material- oder Produktionsfehler zurückzuführen sind. - Seite 24 proNIVO Messgeräte Handels GmbH Wasserburger Straße 9 84427 Sankt Wolfgang Deutschland Tel.: +49 (0)8085 930 530 Tax: +49 (0)8085 930 550 www.pronivo.de info@pronivo.de © by proNIVO Messgeräte Handels GmbH, 2010...
