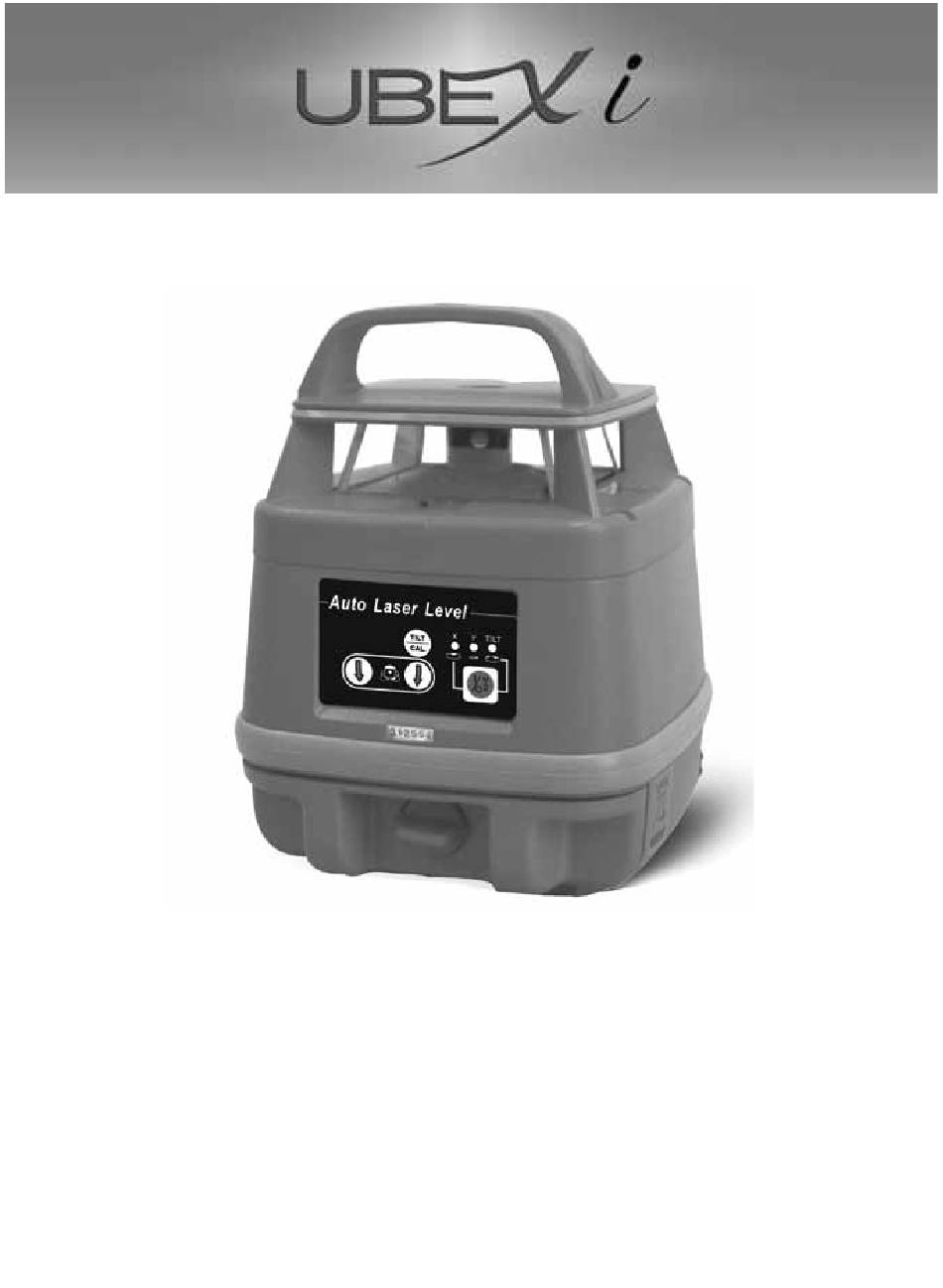

- Seite 1 Bedienungsanleitung Rotationslaser XR660 (SP300)
-
Seite 2: Sicherheitshinweise Für Messwerkzeuge
Sicherheitshinweise für Messwerkzeuge Bitte lesen und befolgen Sie alle Anweisungen für die sichere Verwendung Ihres Geräts. Warnschilder müssen stets sichtbar und erkennbar sein. Werfen Sie diese Bedienungsanleitung nicht weg. Sie können Strahlung ausgesetzt sein, wenn Sie nicht die Anweisung dieser Bedienungsanleitung befolgen. Sie erhalten Ihr Gerät mit einem Warnschild in englisch. -
Seite 3: Sicherheitshinweise Für Ladegeräte
Bitte kontrollieren Sie vor der Benutzung des Ladegeräts, ob die Kabel und Stecker nicht kaputt sind. Falls doch, bringen Sie das Ladegerät bitte in eine qualifizierte Servicestelle, die mit Originalteilen von Ubexi arbeitet. Legen Sie das Ladegerät nicht auf Papier, Stoffe oder andere leicht brennbare Materialien. -
Seite 4: Sicherheitshinweise Für Handempfänger
Datenträgern oder Geräten, die auf Magnetfelder reagieren. Es kann zu Datenlöschungen oder -zerstörung kommen. Funktionsbeschreibung Bestimmungsgemäßer Gebrauch: Der XR660 wird zur Ermittlung und Überprüfung von horizontalen und horizontal geneigten Linien verwen- det. Der Handempfänger wird verwendet, um Laserstrahlen im Pulsiermodus... -
Seite 5: Lieferumfang
Lieferumfang Der XR660 wird wie folgt geliefert: 1) Rotationslaser XR660 2) Handempfänger für Rotationslaser LS6 oder LS6C 3) Halterung für Handempfänger LS6Q 4) Ladegerät 5) Wiederaufladbare NiMH Akkus 6) 9V Batterie für den Handempfänger 7) Bedienungsanleitung 8) Transportkoffer... - Seite 6 Bestandteile Griff Fenster für rotierenden Rotorkopf Strahl Tastenfeld Batteriefach Verschluss für Batteriefach Bodenplatte...
- Seite 7 Bestandteile Beleuchtungs- Taste Lautstärken- Taste LCD Display Genauigkeits- Taste Empfangsfenster für Laserstrahl Ein-/Aus-Taste Libelle Nullmarkierung Befestigungsschraube Halterung für Handempfänger für Handempfänger Klemmungsschraube...
-
Seite 8: Batterie Einsetzen
Korrosion und Entladung. Falls die Betriebsdauer trotz voller Akkuladung stark reduziert ist, muss der Akkupack ersetzt werden. Bitte wenden Sie sich dazu an den Händler, bei dem Sie den XR660 gekauft haben. Wenn Sie das Gerät nicht bei einem Händler gekauft haben, wenden Sie sich bitte an die proNIVO Messgeräte Handels GmbH. - Seite 9 Batterie einsetzen Verwendung von wiederaufladbaren NiMH-Akkus: Bitte beachten Sie die Sicherheitshinweise für wiederaufladbare Batte- rien und Ladegeräte. 1) Vor der ersten Verwendung müssen die wiederaufladbaren NiMH- Akkus mindestens vier Stunden geladen werden. 2) Stecken Sie den Ladegerätsstecker in die Ladebuchse auf der Unter- seite des Geräts.
-
Seite 10: Verwendung Des Geräts
Verwendung des Geräts Da das Gerät empfindlich ist, sollte folgendes vermieden werden: - Stürze und Stöße - Nasse Umgebung - direktes Sonnenlicht - extreme Temperaturen oder Temperaturunterschiede: Lassen Sie das Gerät nicht längere Zeit in einem Auto liegen. Lassen Sie das Gerät zuerst einige Zeit abkühlen/aufwärmen, bevor Sie es verwenden. - Seite 11 Verwendung des Geräts TILT/CAL-Taste TILT Drücken Sie die TILT/CAL-Taste, um das Gerät in den TILT- Modus zu versetzen. Wenn die Position des Geräts verändert wird, das Gerät bewegt oder verschoben wird (auch bei unbeabsichtigem Stoßen eines Stativbeins), schaltet sich der Laserstrahl automatisch ab, auch wenn sich das Gerät immer noch innerhalb des Selbstnivellierbereichs befindet.
- Seite 12 Verwendung des Geräts Aufstellen des Geräts Setzen Sie das Gerät auf ein Stativ. Mit dem XR660 können Sie Stative mit flachem und rundem Kopf verwenden. Bedienung des Geräts Schalten Sie das Gerät ein. Der Laserstrahl blinkt während der Selbst- nivellierung. Ist der Laserstrahl nivelliert, beginnt sich der Rotorkopf zu drehen.
-
Seite 13: Technische Spezifikationen
Technische Spezifikationen Technische Spezifikationen XR660: Nivelliergenauigkeit 3 mm/30 m Kompensationsbereich 5° Nivellierzeit <25 s Arbeitsbereich 350 m Punktdurchmesser 6 mm Laserklasse Laserdiode 635 nm Stromversorgung NiMH Betriebsdauer 20 h Betriebstemperatur -10°C bis +50°C Lagertemperatur -20°C bis +60°C Sturzfest aus 0,8 m... -
Seite 14: Verwendung Des Zubehörs
Verwendung des Zubehörs Handempfänger Für die Verwendung des Handempfängers lesen Sie bitte die Bedie- nungsanleitung des Handempfängers LS6C. Kalibrierung Überprüfung der Horizontalgenauigkeit 1) Positionieren Sie das Gerät auf einem Stativ ca. 30 m von einer Wand entfernt, so dass die X1-Seite des Geräts zur Wand zeigt. Schalten Sie das Gerät ein und lassen Sie es selbst nivellieren. -
Seite 15: Wartung Und Reparatur
Wartung und Reparatur Falls das Gerät defekt ist, bringen Sie es bitte zu dem Händler zurück, bei Sie es gekauft haben. Falls Sie das Gerät nicht bei einem Händler gekauft haben, schicken Sie es bitte an: proNIVO Messgeräte Handels GmbH Servicezentrum Wasserburger Straße 9 84427 Sankt Wolfgang... -
Seite 16: Entsorgung
Entsorgung Geräte, Zubehör und die Verpackung sollen recycelt werden (Wieder- verwertung). Zum Recycling schicken Sie das Gerät bitte an: Bridgin Lyon 235, RUE COPERNIC 38670 CHASSE SUR RHONE Frankreich Es ist untersagt, das Gerät in den Restmüll zu werfen. Gemäß der Europäischen Richtlinie 202/96/EG über Altgeräte mit Elektronik und ihrer Umsetzung in nationales Recht sind Sie verpflichtet, nicht mehr gebrauchtsfähige Messwerkzeuge getrennt zu sammeln und zu einer Recycling-Stelle zu bringen. - Seite 17 Garantie Alle Ubexi-Geräte werden vor dem Verlassen der Produktion geprüft und unterliegen den folgenden Garantiebestimmungen. Mängelhaf- tungsansprüche des Käufers und gesetzliche Rechte bleiben davon unberührt. 1) proNIVO verpflichtet sich zur kostenlosen Behebung der Mängel am Gerät, falls diese nachweislich innerhalb der Garantiezeit auf einen Material- oder Produktionsfehler zurückzuführen sind.
- Seite 18 Garantie Alle Ubexi-Geräte werden vor dem Verlassen der Produktion geprüft und unterliegen den folgenden Garantiebestimmungen. Mängelhaf- tungsansprüche des Käufers und gesetzliche Rechte bleiben davon unberührt. 1) proNIVO verpflichtet sich zur kostenlosen Behebung der Mängel am Gerät, falls diese nachweislich innerhalb der Garantiezeit auf einen Material- oder Produktionsfehler zurückzuführen sind.
- Seite 19 Notizen...
- Seite 20 proNIVO Messgeräte Handels GmbH Wasserburger Straße 9 84427 Sankt Wolfgang Deutschland Tel.: +49 (0)8085 930 530 Tax: +49 (0)8085 930 550 www.pronivo.de info@pronivo.de © by proNIVO Messgeräte Handels GmbH, 2010...
