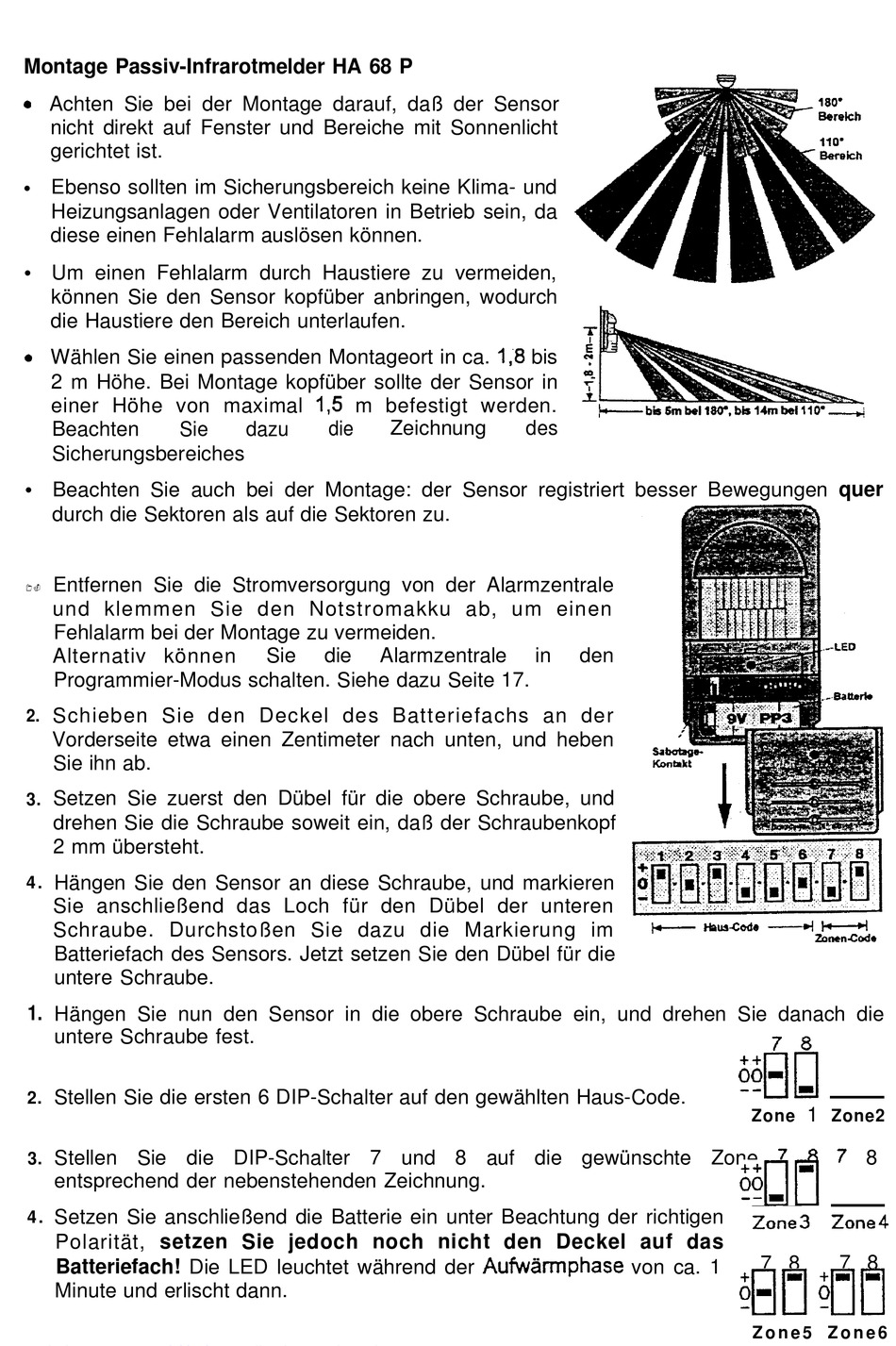

Montage Passiv-Infrarotmelder HA 68 P
Achten Sie bei der Montage darauf, daß der Sensor
nicht direkt auf Fenster und Bereiche mit Sonnenlicht
gerichtet ist.
Ebenso sollten im Sicherungsbereich keine Klima- und
l
Heizungsanlagen oder Ventilatoren in Betrieb sein, da
diese einen Fehlalarm auslösen können.
Um einen Fehlalarm durch Haustiere zu vermeiden,
l
können Sie den Sensor kopfüber anbringen, wodurch
die Haustiere den Bereich unterlaufen.
Wählen Sie einen passenden Montageort in ca. 1,' 8 bis
2 m Höhe. Bei Montage kopfüber sollte der Sensor in
einer Höhe von maximal 1,5 m befestigt werden.
Beachten
Sie
Sicherungsbereiches
Beachten Sie auch bei der Montage: der Sensor registriert besser Bewegungen quer
l
durch die Sektoren als auf die Sektoren zu.
Entfernen Sie die Stromversorgung von der Alarmzentrale
1 .
und klemmen Sie den Notstromakku ab, um einen
Fehlalarm bei der Montage zu vermeiden.
Alternativ können
Programmier-Modus schalten. Siehe dazu Seite 17.
Schieben Sie den Deckel des Batteriefachs an der
2.
Vorderseite etwa einen Zentimeter nach unten, und heben
Sie ihn ab.
Setzen Sie zuerst den Dübel für die obere Schraube, und
3.
drehen Sie die Schraube soweit ein, daß der Schraubenkopf
2 mm übersteht.
Hängen Sie den Sensor an diese Schraube, und markieren
4 .
Sie anschließend das Loch für den Dübel der unteren
Schraube. Durchstoßen Sie dazu die Markierung im
Batteriefach des Sensors. Jetzt setzen Sie den Dübel für die
untere Schraube.
1.
Hängen Sie nun den Sensor in die obere Schraube ein, und drehen Sie danach die
untere Schraube fest.
Stellen Sie die ersten 6 DIP-Schalter auf den gewählten Haus-Code.
2.
Stellen Sie die DIP-Schalter 7 und 8 auf die gewünschte Zone 7 8 7 8
3.
entsprechend der nebenstehenden Zeichnung.
Setzen Sie anschließend die Batterie ein unter Beachtung der richtigen
4 .
Polarität, setzen Sie jedoch noch nicht den Deckel auf das
Batteriefach! Die LED leuchtet während der Aufwärmphase von ca. 1
Minute und erlischt dann.
Zeichnung
dazu
die
Sie
die
Alarmzentrale
des
in
den
1
Zone
Zone2
7 8
7 8
Z o n e 5 Z o n e 6
