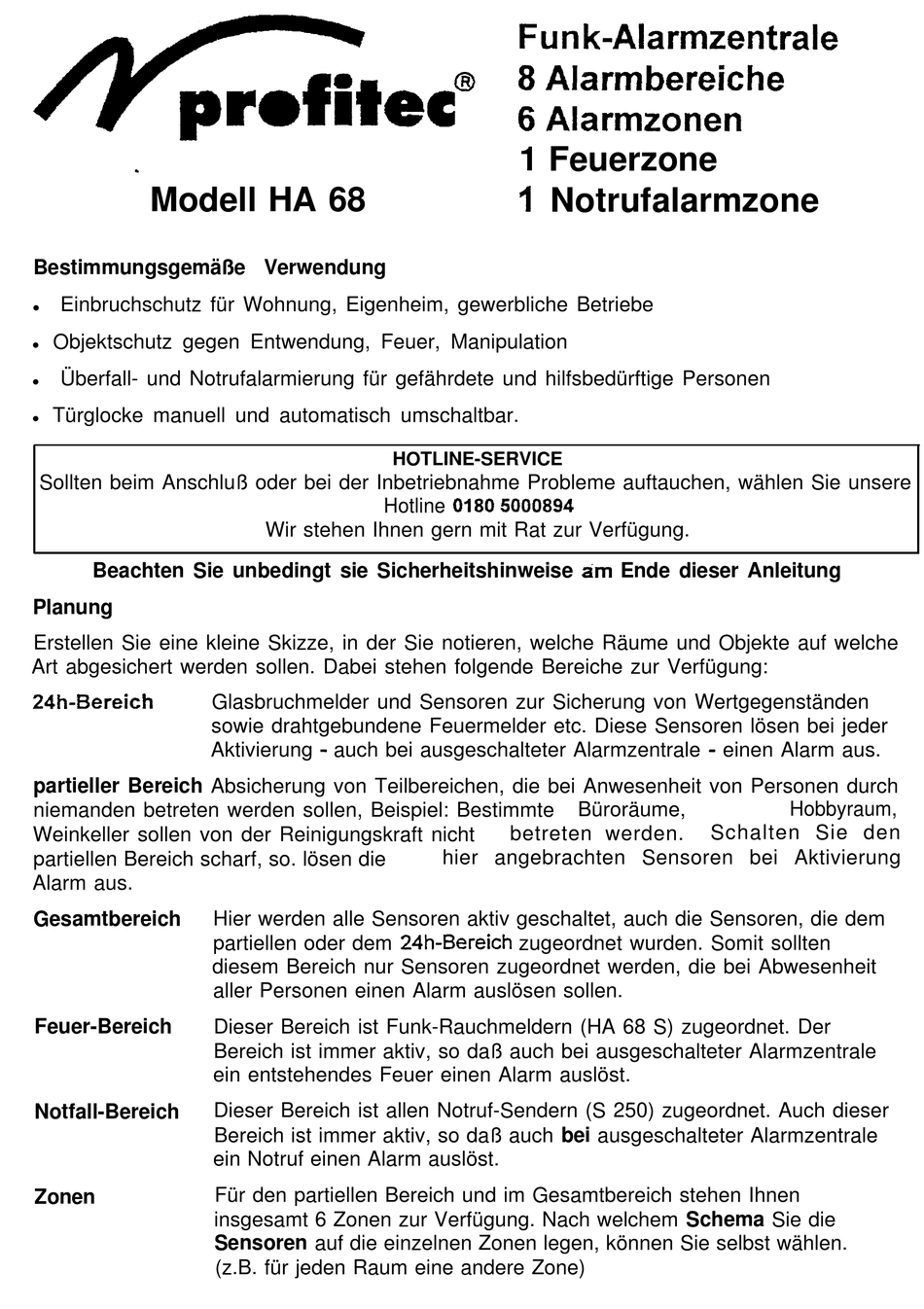

Profitec HA 68 Bedienungsanleitung
Bestimmungsgemäße Verwendung
Einbruchschutz für Wohnung, Eigenheim, gewerbliche Betriebe
l
Objektschutz gegen Entwendung, Feuer, Manipulation
l
Überfall- und Notrufalarmierung für gefährdete und hilfsbedürftige Personen
l
Türglocke manuell und automatisch umschaltbar.
l
Sollten beim Anschluß oder bei der Inbetriebnahme Probleme auftauchen, wählen Sie unsere
Beachten Sie unbedingt sie Sicherheitshinweise am Ende dieser Anleitung
Planung
Erstellen Sie eine kleine Skizze, in der Sie notieren, welche Räume und Objekte auf welche
Art abgesichert werden sollen. Dabei stehen folgende Bereiche zur Verfügung:
partieller Bereich Absicherung von Teilbereichen, die bei Anwesenheit von Personen durch
niemanden betreten werden sollen, Beispiel: Bestimmte
Weinkeller sollen von der Reinigungskraft nicht
partiellen Bereich scharf, so. lösen die
Alarm aus.
Gesamtbereich
Feuer-Bereich
Notfall-Bereich
Zonen
Hotline
Wir stehen Ihnen gern mit Rat zur Verfügung.
Glasbruchmelder und Sensoren zur Sicherung von Wertgegenständen
sowie drahtgebundene Feuermelder etc. Diese Sensoren lösen bei jeder
Aktivierung - auch bei ausgeschalteter Alarmzentrale - einen Alarm aus.
Hier werden alle Sensoren aktiv geschaltet, auch die Sensoren, die dem
partiellen oder dem 24h-Bereich zugeordnet wurden. Somit sollten
diesem Bereich nur Sensoren zugeordnet werden, die bei Abwesenheit
aller Personen einen Alarm auslösen sollen.
Dieser Bereich ist Funk-Rauchmeldern (HA 68 S) zugeordnet. Der
Bereich ist immer aktiv, so daß auch bei ausgeschalteter Alarmzentrale
ein entstehendes Feuer einen Alarm auslöst.
Dieser Bereich ist allen Notruf-Sendern (S 250) zugeordnet. Auch dieser
Bereich ist immer aktiv, so daß auch bei ausgeschalteter Alarmzentrale
ein Notruf einen Alarm auslöst.
Für den partiellen Bereich und im Gesamtbereich stehen Ihnen
insgesamt 6 Zonen zur Verfügung. Nach welchem Schema Sie die
Sensoren auf die einzelnen Zonen legen, können Sie selbst wählen.
(z.B. für jeden Raum eine andere Zone)
1 Feuerzone
HOTLINE-SERVICE
betreten werden.
hier angebrachten Sensoren bei Aktivierung
Büroräume,
Schalten Sie den
Hobbyraum,
Inhaltszusammenfassung für Profitec HA 68
- Seite 1 Bereich nur Sensoren zugeordnet werden, die bei Abwesenheit aller Personen einen Alarm auslösen sollen. Feuer-Bereich Dieser Bereich ist Funk-Rauchmeldern (HA 68 S) zugeordnet. Der Bereich ist immer aktiv, so daß auch bei ausgeschalteter Alarmzentrale ein entstehendes Feuer einen Alarm auslöst.
- Seite 2 Beachten Sie, daß Sie mit nur einem in einer Ecke angebrachten PIR-Sensor (HÄ 68 P) einen Raum von einer Länge bis zu 14 m absichern können. Um 3 kleine nebeneinander liegende Fenster zu sichern, können Sie 3 Magnetsensoren (HA 68 M) und 3 Glasbruchmelder (SA 219) einsetzen, oder aber einen einzigen PIR-Sensor (HA 68 die gesamte Fensterfront absichert.
- Seite 3 Schlafende und verhindert dadurch die rettende Flucht. Funk-Rauchmelder können in unbegrenzter Anzahl angebracht werden. Sie wecken durch die *eingebaute Sirene sowie über die Alarmzentrale HA .68 auch aus dem tiefsten Schlaf. Die HA 68 erzeugt dabei ein nachempfundenes Feuerwehr Selbstverständlich wird Sirenensignal.
- Seite 4 Diese Alarmkombination ist in wenigen Minuten ohne Kabellegen installiert. Der beigelegte Sender HA 651 wird mit dem Alarmausgang der HA 68 verbunden und überträgt so das Alarmsignal an die Außensirene. Die in die Außensirene eingebaute Solarzelle ist überdimensional ausgelegt und sorgt auch im verregneten -Norden Europas sicher für...
- Seite 5 Planung Anhand der folgenden Zeichnung können Sie sich einen Überblick über eine mögliche Installation verschaffen. Je nach örtlichen Gegebenheiten kann dieses variieren, jedoch gibt die Zeichnung Beispiele der Einsatzmöglichkeiten der einzelnen Komponenten. Partieller Bereich Sie können den gesamten Bereich sichern, oder bei Bedarf nur einen Teil. So können Sie Bereich legen - und sich in den anderen Bereichen frei bewegen.
- Seite 6 Anschluß drahtgebundenen Zubehörs Sofern Sie bereits eine drahtgebundene Alarmanlage besitzen und deren Komponenten mit der HA 68 verbinden möchten, können Sie dieses drahtgebunden oder drahtlos von-.ehmen. Zum drahtgebundenen Anschluß können Sie alle Sensoren vewenden, die mit einem potentialfreien (stromlosen) Alarmausgang versehen sind, der normal geöffnet ist (NO), also bei Alarm schließt.
- Seite 7 Anschluß Telefon-Wählgerät S 126 HA 68 S 126 S126 des SI26 aufstecken (NC). Anschluß Alarmkombination HA 52 E HA 68 CHARGE SIREN CONTROL CONTROL (ARM) TAMP Steckbrücke J2 auf ON = TAMP aktiv, CHARGE bedeutet, Alarm bei Öffnen der HA 52 E Anschluß...
- Seite 8 Montage Passiv-Infrarotmelder HA 68 P Achten Sie bei der Montage darauf, daß der Sensor nicht direkt auf Fenster und Bereiche mit Sonnenlicht gerichtet ist. Ebenso sollten im Sicherungsbereich keine Klima- und Heizungsanlagen oder Ventilatoren in Betrieb sein, da diese einen Fehlalarm auslösen können.
- Seite 9 5. Sie können nun einen Funktionstest durchführen, indem Sie sich im Sicherungsbereich bewegen. Jede Bewegung soll durch das Aufleuchten der LED bestätigt werden. 6. Nach Schließen des Batteriefachs erlischt die LED und leuchtet nicht mehr bei Bewegungen, um die Lebensdauer der Batterie nicht unnötig zu beeinträchtigen. Der Sensor ist nun funktionsfähig.
- Seite 10 Spitze zum Sensor zeigen, nicht von ihm weg. 6. Setzen Sie nun die Steckbrücke wie folgt: Einsatz des HA 68 M als Kontaktsensor mit Magnet : Steckbrücke auf SI setzen. Einsatz des HA 68 M mit externen Sensoren Beachten Sie hierzu den nächsten Punkt 7.
- Seite 12 6. Eine verbrauchte Batterie wird durch ein kurzes BEEP im Abstand von ca. 30 Sekunden angezeigt. Ebenso wird die LED Feueralarm an der Zentrale HA 68 blinken. Sie haben dann noch 4 Wochen Zeit, die Batterie zu wechseln, werden aber sicherlich wegen des...
- Seite 13 Installation der Relaisstation SA 226 Um größere Reichweiten zwischen Zentrale und Sensoren zu erzielen, kann diese Relaisstation eingesetzt werden. Sie empfängt das Alarmsignal eines Sensors, speichert es und sendet es mit ca. 1 Sekunde Verzögerung an die Zentrale weiter. Die Zeitverzögerung ist erforderlich, damit nicht versehentlich das Signal des Sensors und die “...
- Seite 14 Der S 250 kann in unbegrenzter Zahl eingesetzt werden. Durch unterschiedliche Codierungen laßt sich der Alarm jedes S 250 an bis zu 256 verschiedene Empfanger weiterleiten. Als Empfänger sind neben der Funk-Alarmzentrale HA 68 außerdem einsetzbar: S 270 Alarmempfänger...
- Seite 15 23A. Diese sind im Fachhandel erhältlich, werden aber auch als Batterien für elektronische Feuerzeuge vetwendet. Die Fernbedienung HA 68 R ist nun einsatzbereit. Sie wird als nächstes zur Übermittlung Ebenso ist sie bei der Programmierung behilflich, falls Sie dabei des Haus-Codes benötigt.
-
Seite 16: Anlage Ausschalten
Tastatur-Beschreibung Tastatur Bevor Sie mit der Programmierung beginnen, machen Sie sich bitte mit der Funktionen vertraut, um kennenzulernen. Notstromakku aktiv gesamter stelligen Haus- Code. 3 Sek. drücken, um einen leere Batl Notfall-Alarm auszulösen. Feueralarm auszulösen. Programm-Modi. Taste huedarrn Gesamter Alarmbereich scharf. - Seite 17 Programmierung Sollten durch Fehler bei der Programmierung oder andere Umstände die Alarmanlage nicht korrekt funktionieren, so können Sie alle Programmierungen auf die Werkseinstellung zurücksetzen wie folgt: a) Stecker des Netzgerätes von der Zentrale abziehen. b) Anschlußklemmen des Notstromakkus abziehen. c) Steckbrücke Jl von der Position ON abziehen und auf Position OFF stecken. d) Notstromakku und Netzgerät wieder anschließen.
- Seite 18 Beispiel: Ihre DIP-Schalter sind wie folgt eingestellt: Die Programmierung ist dann Ende dieses Programmschrittes. e n t s p r i c h t 3=+ 2=0 3=+ l- l- 2=0 Drücken Sie die Tasten m und $r. Die roten Zone-LED zeigen an, welche Zone auf verzögerten Alarm programmiert ist.
- Seite 19 5. Türglocke programmieren Ein an der Tür montierter Magnetkontakt-Sensor kann als Türglocke fungieren. Die Zentrale erzeugt dann bei jedem Öffnen der Tür ein zweimaliges BIM-BAM. Dazu programmieren Sie die Zone, auf die Sie den Sensor geschaltet haben, wie folgt: Drücken Sie die Tasten m und a. Die rote Zone-LED zeigt an, welche Zone auf “...
- Seite 20 Durch Funksignale im selben Frequenzbereich kann die Anlage gestört werden. So versuchen auch Einbrecher, durch einen Störsender die Kommunikation zwischen Sensoren und Zentrale zu verhindern. Die Alarmzentrale HA 68 kann dieses erkennen. Wenn Sie die Störsignal-Erkennung aktivieren, so wird nach 30 Sekunden andauernder Störung ein Sabotage-Alarm ausgelöst.
- Seite 21 leuchtet OFF OFF OFF OFF OFF OFF OFF OFF Steht der DIP-Schalter auf ON, so drücken Sie dazu die Taste a Steht der DIP-Schalter auf OFF, so drücken Sie dazu die Taste m 12. Benutzer-Code programmieren Neben dem Master-Code können Sie für Familienmitglieder oder Mitarbeiter Ihrer Firma einen Benutzer-Code programmieren.
- Seite 22 PIR-Sensor HA 68 P montieren. Magnetkontakt-Sensor HA 68 M montieren ......folgt noch Fernbedienung HA 68 R vorbereiten .,......folgt noch Programmierung Proarammiermodus aufrufen durch Eingabe des Master-Code und anschließendes Drücken...
- Seite 23 3. Austritt-Verzögerung Zone-LED zeigt Verzögerungszeit an. Werkseinstellung: 30 sec. LED 3 leuchtet. Mit Tasten 1 bis 8 Austritt-Verzögerung gemäß Tabelle wählen. 20 sec. 30 sec. 40 sec. 50 sec. 60 sec. 90 sec. 3 min. Programmschritt beenden m. 4. Alarm-Dauer Zone-LED zeigt Alarmdauer an.
- Seite 24 Ermöglicht Scharfschalten der Anlage ohne Master- oder Benutzer-Code durch Drücken der Taste m oder m für 3 Sekunden. LED Zone 1 zeigt Einstellung an. Werkseinstellung: AUS. LED Zone 1 = aus Schnell-Aktivierung EIN (LED Zone 1 leuchtet) Schnell-Aktivierung AUS + Taste u drücken (LED Zone laus) Programmschritt beenden m.
- Seite 25 Weitere Anwendungsmöglichkeiten ergeben sich häufig in der Praxis. Wir würden uns freuen, wenn Sie uns diese unter oder per e-mail 0180 5000894 sales@profitec-shop.de mitteilen. Wir werden diese bei der Entwicklung neuen Zubehörs gern berücksichtigen künftige Bedienungsanleitungen einbinden. Über technische Weiterentwicklungen, neues Zubehör und Erweiterungen sowie aktualisierte Bedienungsanleitung können Sie sich informieren im Internet unter http://www.profitec-shop.de...
- Seite 26 Sicherheitshinweise Eine zweckentfremdete Verwendung dieser Funk-Alarmanlage oder des Zubehörs ist unzulässig. Die Verwendung im Freien, in feuchten Räumen und explosionsgefährdeten Bereichen ist nicht gestattet und kann Fehlfunktionen, Fehlalarm oder Beschädigung des Melders führen. Als Stromversorgung sind ausschließlich die in den technischen Daten aufgeführte Batterietypen und Akkutypen ZU verwenden.
