Produktbeschreibung

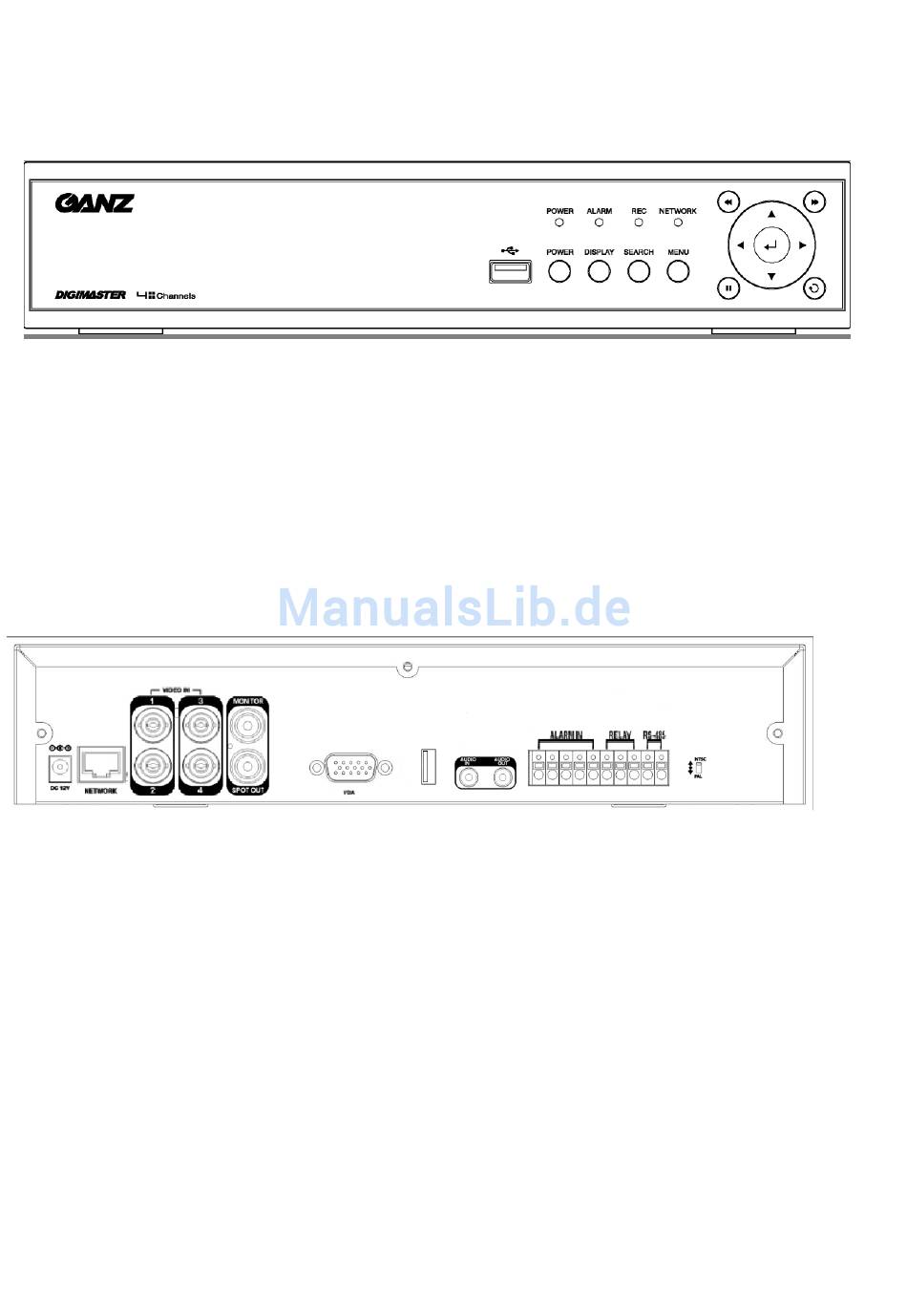

1. Gerätevorderseite
- USB-ANSCHLUSS: Anschluss für USB-Geräte, für Maus und Sicherung
- POWER: Einschalten der Stromversorgung
- DISPLAY: Auswahl des Anzeigemodus (geteilt und Vollbild)
- SEARCH: Zugriff auf das Suchmenü
- MENU: Zugriff auf das Systemkonfigurationsmenü
- NAVIGATIONSTASTE: Navigation im Menü oder Steuerung der PTZ-Kamera
2. Geräterückseite
- NTSC/PAL-Schalter
- Videoeingang: Anschluss der Koaxialkabel von der Videoquelle an die BNC-Videoanschlüsse
- Monitorausgang: Anschluss des AV-Monitors für das Hauptsystem-OSD
- Audioeingang/-ausgang: Anschluss das Mikrofons am Eingang, Anschluss der Lautsprecher am Ausgang
- VGA-Ausgang: Anschluss des RGB-Monitors
- Alarm in: Anschluss der Sensorgeräte
- Relay: Anschluss des Relaisgeräts
- RS-485: Anschluss der PTZ-Kamera oder Tastatur-Steuerung
- USB-ANSCHLUSS: Anschluss für USB-Geräte, für Maus und Sicherung
- Network: RJ-45-Anschluss für das lokales Netzwerk oder Internet
- DC12V: Anschluss für die Stromversorgung vom Netzadapter
13
