Hinweise zu dieser Bedienungsanleitung Bitte lesen Sie diese Bedienungsanleitung sorgfältig, bevor Sie den Bewegungsmelder (außen) in Betrieb nehmen. Nutzen Sie bitte bei der Ersteinrichtung und für zusätzliche Informationen die Online-Hilfe unter www.onlinehelp-sh.com. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Wenn Sie das Gerät anderen Personen überlassen, übergeben Sie bitte auch diese Bedienungsanleitung.

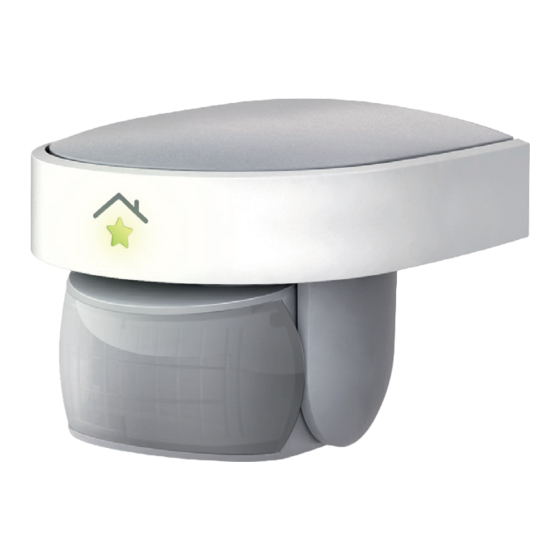

witterungsgeschützten Orten. Setzen Sie den Bewegungs- melder (außen) nicht direktem Kontakt mit Regen oder Wasser aus. Vermeiden Sie direkte Sonnen- und andere Wärmebestrahlung. Funktion und Lieferumfang Der Bewegungsmelder (außen) erfasst Bewegungen von Men- schen, indem er Wärmeunterschiede im Vergleich zur Umgebung misst.
(A) RWE LED (B) Erfassungslinse (C) Wandhalterung/ Batteriefachdeckel (D) Batteriefach Zubehör: 3 Stück Batterien LR6 (AA) (Mignon) 2 Stück Schrauben und 2 Dübel Allgemeine Systeminformation Der Bewegungsmelder (außen) ist Teil des SmartHome Systems und arbeitet mit einem gesicherten Funkprotokoll. Die Funktio- nen des Gerätes sind über die Software konfigurierbar.
www.onlinehelp-sh.com. Alle technischen Dokumente und Aktualisierungen finden Sie stets unter www.rwe-smarthome.de. Allgemeine Hinweise zum Funkbetrieb Es ist nicht auszuschließen, dass die Funkübertragung aufgrund von Fremdeinflüssen gestört werden kann. Weitere Störeinflüsse können hervorgerufen werden durch Schaltvorgänge, Elektromo- toren oder defekte Elektrogeräte. Die Reichweite in Gebäuden kann stark von der Reichweite im Freifeld abweichen.
Erfassungsbereich Die Erfassungslinse des Bewegungsmelders (außen) verfügt über mehrere Erfassungsebenen mit je 12 Segmenten. Damit lässt sich bei einem Öffnungswinkel von 90 Grad eine Reichweite von bis zu 9 m erzielen. Der insgesamt mögliche Erfassungsbereich ist in der folgenden Abbildung zu sehen. Um eine unbeabsichtigte Auslösung durch Haustiere zu vermei- den, halten Sie diese möglichst vom Erfassungsbereich fern.
Montage und Inbetriebnahme Montage des Bewegungsmelders Bitte notieren Sie sich vor der Montage die im Batteriefach angebrachte Seriennummer (12-stellig unter dem Barcode) und den genauen Installationsort. Sie benötigen diese für die spätere Einbindung in das SmartHome System. Bitte lesen Sie für weitere Informationen zur Einbindung und Benutzung die Online-Hilfe unter www.onlinehelp-sh.com.
sich einen geeigneten Montageort für den Bewegungsmelder (au- ßen) im zu überwachenden Bereich aus. Beachten Sie dabei die Hinweise auf den vorangegangenen Abschnitten. Wir empfehlen eine Montagehöhe von ca. 2 m für eine optimale Nutzung. 8.1.1 Montage der Wandhalterung Achtung! Bitte achten Sie bei der Auswahl des Montage- ortes und beim Bohren in der Nähe vorhandener Schalter oder Steckdosen auf den Verlauf elektrischer Leitungen bzw.
Seite 11
(C) Wandhalterung (F) Entriegelung der Wandhalterung Gehen Sie wie folgt vor, um den Bewegungsmelder (außen) zu montieren: Schritt 1: Entriegeln Sie durch gleichzeitiges Drücken (in Pfeil- richtung) der Entriegelung die Wandhalterung vom Basisgerät des Bewegungsmelders (außen) (siehe (F) in der Abbildung auf Seite XXXX). Schritt 2: Ziehen Sie die Wandhalterung (siehe (C) in der Abbil- dung auf Seite XXXX) nach oben vom Basisgerät des Bewegungsmelders (außen) ab.
Schritt 6: Halten Sie die Wandhalterung vor die Bohrlöcher. Be- festigen Sie die Wandhalterung mit den Schrauben. 8.1.2 Einsetzen des Basisgerätes Legen Sie die Batterien in das Basisgerät ein, wie im Kapitel 8.2. Einlegen der Batterien beschrieben. Um das Basisgerät einzu- setzen, schieben Sie es von unten auf die Wandhalterung, bis es einrastet.
Seite 13
(C) Wandhalterung/Batteriefachdeckel (D) Batteriefach (E) Reset-Taste...
Inbetriebnahme Nach dem Einlegen der Batterien führt der Bewegungsmelder (außen) zunächst einen Selbsttest durch. Anschließend versucht der Bewegungsmelder (außen) sich drei Minuten automatisch in das System einzubinden (LED blinkt alle zehn Sekunden kurz). Innerhalb dieser Zeit werden keine Bewegungen erkannt. Siehe dazu Kapitel 8.4.
Seite 15
Die Funktionalitäten des Bewegungsmelders (außen) werden in der SmartHome Software festgelegt. Die erfolgreiche Ausführung eines Befehls wird durch einmaliges Blinken der LED bestätigt. Nach erfolgreichem Einbindeversuch signalisiert die LED für 10 Minuten erkannte Bewegungen des Erfassungsberei- ches. Während dieser Zeit können Sie eine Ausrichtung / Feinjustierung vornehmen (siehe Kapitel 7.
Batterien wechseln Verbrauchte Batterien gehören nicht in den Hausmüll! Bitte entsorgen Sie diese in Ihrer örtlichen Batteriesammelstelle. Erfolgt nach der Erfassung einer Bewegung durch den Bewe- gungsmelder (außen) keine Reaktion der LED, ist dies ein Zeichen für leere Batterien. Die verbrauchten Batterien sind wie im Kapitel 8.2.
Schritt 2: Drücken Sie die frei werdende Taste und halten diese für mindestens weitere 10 Sekunden gedrückt. Die LED leuchtet in dieser Zeit dauerhaft (falls die LED nicht aufleuchtet, sind die Batterien leer und müssen ausgetauscht werden). Schritt 3: Nach ca. 10 Sekunden blinkt die LED 5 mal auf. Lassen Sie die Taste los.
Technische Daten Gerätebezeichnung: WMDO Funkfrequenz: 868,3 MHz Maximale Sendeleistung: 10 mW Freifeldreichweite: ca. 100 m Empfängerklasse: SRD Class2 Stromversorgung: 3 x LR6 (AA) (Mignon) Batterielebensdauer: ca. 2 Jahre Umgebungstemperatur: -20°C bis +55°C Abmessungen: 96 x 70 x 90 mm (B x H x T) Schutzart: IP44 Gewicht:...
