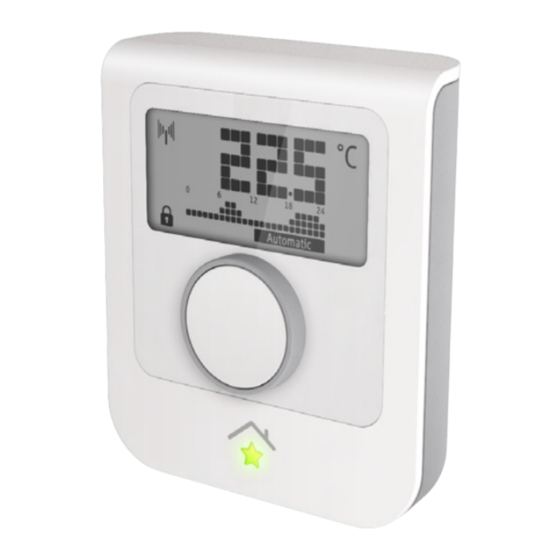

- Seite 1 Montage- und Bedienungsanleitung RWE SmartHome Raumthermostat www.rwe-smarthome.de...
-
Seite 2: Inhaltsverzeichnis
InhaltsverzeIchnIs Hinweise zu dieser Bedienungsanleitung ..4 Benutzte Symbole ..........4 Gefahrenhinweise ..........4 Funktion und Lieferumfang ......5 4.1. Funktion ............5 4.2. Lieferumfang ............6 Allgemeine Systeminformationen zu RWE SmartHome ...........7 Allgemeine Hinweise zum Funkbetrieb ....8 Montage und Inbetriebnahme ......9 7.1. Montage .............9 7.1.1. Montage als Standgerät ........9 7.1.2. - Seite 3 7.4 . Beschreibung und Bedienung des Gerätes ..14 7.5. Umschaltung der Betriebsart Automatik/Manuell ..........16 7.6 . Aktivieren/Deaktivieren der Bedienungssperre ........17 7.7 . Zurücksetzen in den Auslieferungszustand ..17 7.8. Fehlermeldungen ..........18 Batterien wechseln .........19 Wartung und Reinigung .........20 Technische Daten ...........21 Entsorgungshinweise ........22 Gerätezuordnungstabelle ......23...
-
Seite 4: Hinweise Zu Dieser Bedienungsanleitung
Hinweise zu dieser Bedienungsanleitung Bitte lesen Sie diese Bedienungsanleitung sorgfältig, bevor Sie Ihren RWE SmartHome Raumthermostat in Betrieb nehmen. Bei einer Erstinbetriebnahme lesen Sie bitte unbedingt das RWE SmartHome Benutzerhandbuch. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie bitte auch diese Bedienungsanleitung. -
Seite 5: Funktion Und Lieferumfang
Funktion und Lieferumfang 4.1. Funktion Der RWE SmartHome Raumthermostat regelt eine angeneh- me Raumtemperatur ganz nach Ihren individuellen Wünschen. Dazu verbindet er sich automatisch über Funk mit dem RWE SmartHome Heizungsstellelement im jeweiligen Raum. Sie können die Raumtemperatur am RWE SmartHome Raumther- mostat manuell einstellen oder als komfortable Zeitsteuerung über die SmartHome Software konfigurieren. -
Seite 6: Lieferumfang
4.2. Lieferumfang (A) Display Zubehör: (B) Drehknopf mit Stellrad • 2 Batterien (Typ LR6/AA) zur Temperaturwahl • 2 Dübel S5 (Bohrloch 5 mm) (C) RWE SmartHome LED • 2 Kreuzschrauben 3 x 30 mm (D) Standfußaufnahme und Nuten für Schrauben •... -
Seite 7: Allgemeine Systeminformationen Zu Rwe Smarthome
Allgemeine Systeminformation zu RWE SmartHome Der RWE SmartHome Raumthermostat ist Teil der RWE SmartHome Lösung und arbeitet mit einem gesicherten Funk- protokoll. Die Funktionen jedes Gerätes sind über die RWE SmartHome Software konfigurierbar. Welcher weitergehende Funktionsumfang sich daraus ergibt und welche Zusatzfunktio- nen in der RWE SmartHome Lösung im Zusammenspiel mit ande- ren RWE SmartHome Geräten möglich sind, entnehmen Sie bitte dem RWE SmartHome Benutzerhandbuch. -
Seite 8: Allgemeine Hinweise Zum Funkbetrieb
Allgemeine Hinweise zum Funkbetrieb Es ist nicht auszuschließen, dass die Funkübertragung aufgrund von Fremdeinflüssen gestört werden kann. Störeinflüsse können hervorgerufen werden durch Schaltvorgänge, Elektromotoren oder defekte Elektrogeräte. Die Reichweite in Gebäuden kann stark von der Reichweite im Freifeld abweichen. Außer der Sendeleistung und den Emp- fangseigenschaften der Empfänger spielen Umwelteinflüsse wie Luftfeuchtigkeit, neben baulichen Gegebenheiten vor Ort, eine wichtige Rolle. -
Seite 9: Montage Und Inbetriebnahme
Montage und Inbetriebnahme Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit der Montage beginnen. Bitte notieren Sie sich vor der Montage die im Batterie- fach angebrachte Seriennummer (12-stellig unter dem Barcode) und den genauen Installationsort (ab Seite 23). Sie benötigen diese für die spätere Ein- bindung in die RWE SmartHome Lösung. -
Seite 10: Wandmontage Mit Wandhalterung
7.1.2. Wandmontage mit Wandhalterung Bitte verwenden Sie für die Wandmontage das mitgelieferte Zu- behör. Wählen Sie, um die Raumtemperatur exakter einstellen zu können und eine bessere Ablesbarkeit des Displays zu ermögli- chen, den Montageort auf Sichthöhe. Bitte achten Sie bei der Auswahl des Montageortes und beim Bohren in der Nähe vorhandener Schalter oder Steckdosen auf den Verlauf elektrischer Leitungen bzw. -
Seite 11: Wandmontage Mit Klebestreifen
Schritt 5: Legen Sie die zwei mitgelieferten Batterien, wie in Kapitel 7.2 Einlegen der Batterien auf Seite 12 beschrieben, in das Batteriefach ein. Schritt 6: Schieben Sie nun den RWE SmartHome Raum- thermostat vorsichtig in den Nuten des Wandhal- ters soweit nach unten bis dieser einrastet. 7.1.3. -
Seite 12: Batterien Einlegen
7.2. Einlegen der Batterien Bitte öffnen Sie das Batteriefach durch Schieben des Batterie- fachdeckels in Pfeilrichtung. Legen Sie die zwei mitgelieferten Batterien (Typ LR6/AA) polrichtig entsprechend den Polaritäts- markierungen in das Batteriefach ein. Schließen Sie das Batte- riefach, indem Sie den Batteriefachdeckel auflegen und entge- gen der Pfeilrichtung schieben, bis der Deckel einrastet. -
Seite 13: Einbindung In Die Rwe Smarthome Lösung Und Benutzung Des Gerätes
7.3. Einbindung in die RWE SmartHome Lösung und Benutzung des Gerätes Bitte beachten Sie, dass zwischen den RWE SmartHome Geräten und der RWE SmartHome Zentrale ein Abstand von mindestens 1 m ein- gehalten werden muss. Nach Einlegen der Batterien versucht sich der RWE SmartHome Raumthermostat drei Minuten lang automatisch in die RWE SmartHome Lösung einzubinden (RWE SmartHome LED blinkt alle 10 Sekunden kurz). -
Seite 14: Beschreibung Und Bedienung Des Gerätes
7.4. Beschreibung und Bedienung des Gerätes Der RWE SmartHome Raumthermostat ist als Baustein für die Raumheizungssteuerung in einer RWE SmartHome Lösung kon- zipiert. Nach dem Einlegen der Batterien wird das Gerät vom System erkannt und kann in der RWE SmartHome Software voll- ständig eingebunden werden. - Seite 15 Bedeutung der Symbole im Display Ziffernblock Zeigt die aktuell geregelte bzw. gewünschte Temperatur Soll- Zeigt das Temperaturprofil des Temperaturprofil aktuellen Tages an Funksymbol Zeigt die Qualität des Funkempfangs an. Ein dauerhaftes Leuchten signalisiert einen guten Funkempfang. Das Symbol blinkt bei schwacher Funkübertragung Bedienungssperre Die Bedienung am RWE SmartHome Raumthermostat...
-
Seite 16: Umschaltung Der Betriebsart Automatik/Manuell
7.5. Umschaltung der Betriebsart Automatik/Manuell Sie können die Betriebsart Manuell aktivieren, indem Sie den Drehknopf (B) am Gerät drücken. Die aktuell gewählte Betriebs- art ist im Display dargestellt. Durch Drehen des Drehknopfes können Sie nun die gewünschte Solltemperatur einstellen. In der Betriebsart Manuell werden Zeitprogramm- vorgaben, wie z. -
Seite 17: Aktivieren/Deaktivieren Der Bedienungssperre
7.6. Aktivieren/Deaktivieren der Bedienungssperre Die Bedienungssperre kann nur über die RWE SmartHome Soft- ware aktiviert bzw. deaktiviert werden (siehe dazu das RWE SmartHome Benutzerhandbuch). 7.7. Zurücksetzen in den Auslieferungszustand Das RWE SmartHome Raumthermostat kann jederzeit in den Aus- lieferungszustand zurückgesetzt werden. Entfernen Sie dazu eine Batterie und halten Sie den Drehknopf Automatik/Manuell (B) gedrückt, während Sie die Batterie einlegen. -
Seite 18: Fehlermeldungen
7.8. Fehlermeldungen Fehlermeldungen im Display Mögliche Ursache Abhilfe Batteriesymbol Die Batterien des Erneuern Sie Thermostats sind die Batterien. fast leer. Der volle Funktions- umfang ist jedoch noch gegeben. Funksymbol blinkt Symbol blinkt bei Prüfen Sie Stö- schlechtem Funk- reinflüsse (z.B. empfang . -
Seite 19: Batterien Wechseln
Batterien wechseln Sind die Batterien fast leer, erscheint im Display das Batte- riesymbol. Zum Einlegen neuer Batterien gehen Sie wie in Kapitel 7.2. Einlegen der Batterien auf Seite 12 beschrieben vor. Bitte verwenden Sie nur neue Batterien des gleichen Typs (LR6/AA)! Achten Sie beim Einlegen auf die richtige Polarität. -
Seite 20: Wartung Und Reinigung
Wartung und Reinigung Der RWE SmartHome Raumthermostat ist wartungsfrei. Reini- gen Sie das Gerät nur mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Bitte verwenden Sie keine lösungsmit- telhaltigen Reinigungsmittel. Das Kunststoff-gehäuse kann da- durch angegriffen werden. Verwenden Sie für die Reinigung des Gerätes keine nassen Tücher oder Schwämme. -
Seite 21: Technische Daten
Technische Daten Gerätebezeichnung: Versorgungsspannung: Maximale Sendeleistung: 10 mW Batterien 2 x LR6 (Mignon/AA) Batterie Lebendauer Bis zu 2 Jahre Freifeld Reichweite ca. 100 m Funkfrequenz: 868,3 MHz Empfängerklasse: SRD Class 2 Wirkungsweise Typ 1 Schutzart: IP20 Display Umgebungstemperatur: +5°C bis +35°C Abmessungen: 83 x 98 x 30 mm (B x H x T) Gewicht:... -
Seite 22: Entsorgungshinweise
Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammel- stellen für Elektronik-Altgeräte zu entsorgen. Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet. -
Seite 23: Gerätezuordnungstabelle
Gerätezuordnungstabelle Bitte notieren Sie sich vor der Installation die im Batteriefach angebrachte Seriennummer (12-stellig unter dem Barcode) und den genauen Installationsort. Sie benötigen diese für die spätere Einbindung in die RWE SmartHome Lösung. Raum Gerät Seriennummer Installationsort... - Seite 24 1. Ausgabe Deutsch 07/2011 Dokumentation © 2011 RWE Effizienz GmbH, Deutschland. Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Heraus- gebers darf diese Bedienungsanleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden oder vervielfältigt oder verar- beitet werden. Es ist möglich, dass die vorliegende Bedienungsan- leitung noch drucktechnische Mängel oder Druckfehler aufweist.
