- Seite 1 Art. Nr. P-GYA460...
- Seite 2 Mode und eine Abschaltung kann ebenso eingestellt Unabhängige Einstellung der Empfindlichkeit für werden. jede einzelne Flug-Achse eines Flugmodells • Unterstützung des Futaba S-BUS Systems Damit die Bedienung schnell und sicher gelingt, bitte • diese Bedienungsanleitung aufmerksam durchlesen, Über einen zusätzlichen Kanal kann der Kreisel bevor der Kreisel betrieben wird.
- Seite 3 Im aktivierten Zustand kann es noch am Boden zur Bewegungen der Ruderflächen kommen, dieser Zustand ist normal. ④ LIEFERUMFANG 1 x Gyro GYA460 1 x Doppelseitiges Klebepad für vibrationsschützende Befestigung 1 x Dreifaches Empfänger Verbindungskabel ⑤ 2 x Einfaches Empfänger Verbindungskabel...
-
Seite 4: Sicherheits- Und Betriebshinweise
Modell eingeflogen sein, alle notwendigen Einstel- lungen wie Schwerpunkt und Neutralpositionen der SICHERHEITS und BETRIEBSHINWEISE Ruder müssen exakt stimmen, das Modell muss Achtung: Der Gyro GYA460 wirkt auf alle Ruder- stabil fliegen. Steuerkanäle, damit werden alle drei Flug-Achsen • Vor jedem Einsatz muss ganz genau die Funktion durch Ruder-Ausschläge... -
Seite 5: Funktionsbezeichnungen

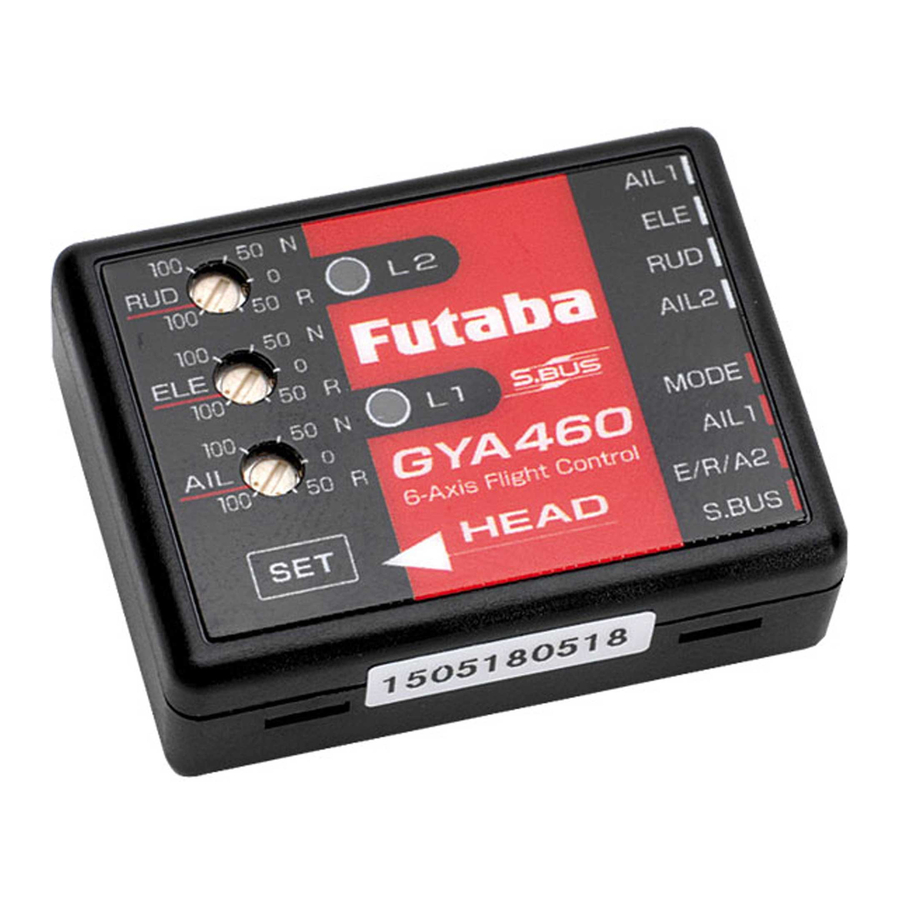

Flugrichtungs-Markierung FUNKTIONSBEZEICHNUNGEN Einstellknopf (SET Button) Einstellung der Ansprech-Empfindlichkeit für die Querruderfunktion Einstellung der Ansprech-Empfindlichkeit für die Höhenruderfunktion Einstellung der Ansprech-Empfindlichkeit für die Seitenruderfunktion LED 1 LED2 Stecker für S.BUS Eingang Anschluss für 3-fach Signalkabel der Empfängerausgänge von Höhenruder/Seitenruder/ Querruder 2 Eingangs-Stecker für Querruder 1 Eingangs-Stecker für Modeeinstellungen/ Zusatzkanal... -
Seite 6: Standard-Anschluss-Schema
Verbindungskabel ⇔ Rx : GEAR Senderfunktionen: ・GYA460 : AIL 1 ⇔ Verbindungskabel 1: QUE1 2: HOE 3:GAS, ⇔ Rx : CH1(QUE) 4:SEI 5: GEAR 6: QUE2 ・GYA460 : E/R/A2 ⇔ 3-fach Kabel ⇔ weiss : HOE rot : SEI schwarz : QUE2... -
Seite 7: Spannungsversorgung
Motor, vom Akku und vom Motorregler einbauen. SPANNUNGSVERSORGUNG Der Gyro GYA460 kann mit einer Versorgungsspannung von 4,8 bis 8,4 V betrieben werden. Die Spannungs- versorgung erfolgt über den Empfänger. Es kann 1. Prinzipieller Einbau des Gyros auch ein separater Akku oder ein Fahrtregler mit BEC •... -
Seite 8: Beginner Mode
Werden die Steuerknüppel (Quer, Höhe, Seite) in für Kanal 5, damit wird die Modus-Umschaltung für Neutralposition gestellt, wird das Modell automatisch in den GY460 gesteuert. Dazu wird der GYA460 mit dem die Horizontale zurück gesteuert. zugehörigen Empfängerausgang für den Schaltkanal 5 Mit der Funktion „Dual Rate“... -
Seite 9: Fortgeschrittener Modus
Sollte kein 3-Positonsschalter am Sender vorhanden FORTGESCHRITTENER MODUS sein, kann jeweils nur einer der beiden Modi gewählt werden. Um den Kreisel in den AUS-Moduls zu schalten, muss (Gyro Mode): dann die ATV-Funktion des Senders (Wegeinstellung) Der Schalter befindet sich in der anderen End- einseitig auf 0% eingestellt werden. -
Seite 10: Einstellungsmodus
Einstellungs-Modus, Menüstruktur EINSTELLUNGS-MODUS Programmier- Einstellungen, Anzeige LED 2 Alle Parameter können mit dem Set-Button eingestellt werden schritt Vorgang: LED 1 blau LED 2 blau LED 2 grün LED 2 rot LED 2 gelb Montage- Oberseite Oberseite Oberseite Oberseite 1.) Kreisel einschalten (mit dem Empfängerschalter). Richtung nach oben* nach unten nach rechts nach links... - Seite 11 Wirkungs-Richtung des Zum Testen der Kreisel-Reaktionen das Modell nach- einander um alle drei Achsen drehen (s.u.) und die GYA460 eingestellt ist. Diese muss in der Praxis für jedes Ruder separat eingestellt werden. Ruderausschläge beobachten. Sie müssen der jewei- ligen Drehbewegung des Modells „entgegenwirken“.
- Seite 12 Modell um die Querachse (zuständiges Ruder = Höhen- ruder) nach oben drehen, das Höhenruder muss einen Ausschlag nach unten durchführen. Modell um die Längsachse (zuständiges Ruder = Quer- ruder) rechts drehen, das Querrruder muss einen Links- Einstellungen für den Flug Ausschlag durchführen.
- Seite 13 GYA460, Befestigungs-Hinweise für die Die richtige Einstellung ist erreicht, wenn die Miniaturpotis soweit auf den maximal möglichen Wert eingestellt sind, Horizontal-Haltung ohne dass sich das Modell auf einer der 3 Flugachsen bei Maximal-Geschwindigkeit „ aufschaukelt“. Achtung! Das Aufschaukeln eines Modells kann das Modell u.U.
- Seite 14 Übereinstimmung mit den grundlegenden Anforderun- einem Sendermixer für Nurflügel und Deltas wird bei gen und anderen relevanten Vorschriften der entspre- Verwendung des GYA460 vom Sender der Modus chenden EU-Richtlinien befindet. Die Original-Konformi- 1-Querruder (ungemixt) verwendet. Dazu im Sender den tätserklärung finden Sie im Internet unter www.ripmax.
- Seite 15 Niederlassung De R/C Service & Support LTD Ripmax Corner Futaba RC Green Street Niederlassung Deutschland Stuttgarter Str Enfield EN3 7Sj, UK Futaba RC - Service 75179 P 020 8282 7500 Tel: +49(0)7231 020 8282 7501 Stuttgarter Straße 20/22 Email: info@rc-service-su mail@ripmax.com...
