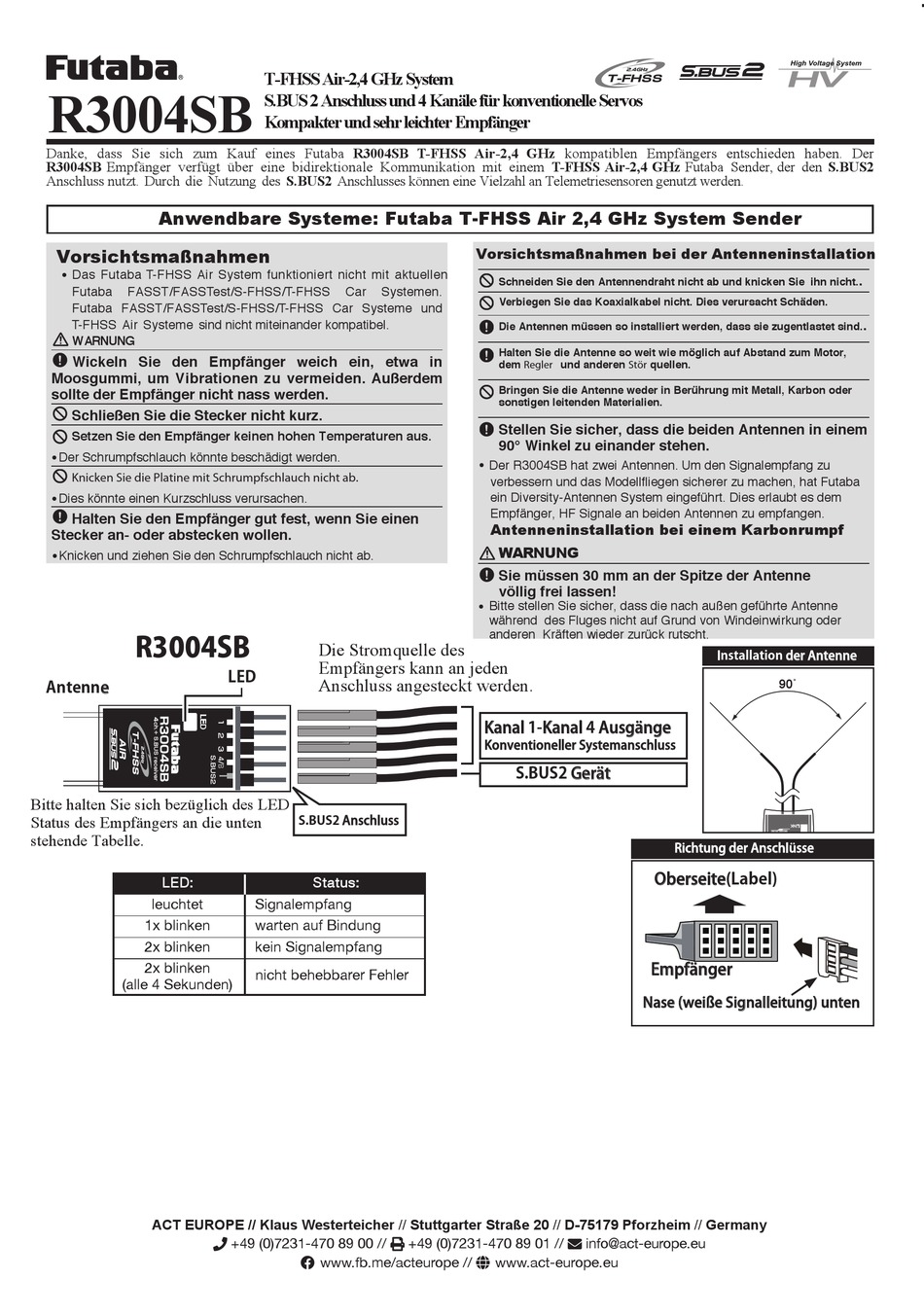

FUTABA R3004SB Kurzanleitung

R3004SB
Danke, dass Sie sich zum Kauf eines Futaba R3004SB T-FHSS Air-2,4 GHz kompatiblen Empfängers entschieden haben. Der
R3004SB Empfänger verfügt über eine bidirektionale Kommunikation mit einem T-FHSS Air-2,4 GHz Futaba Sender, der den S.BUS2
Anschluss nutzt. Durch die Nutzung des S.BUS2 Anschlusses können eine Vielzahl an Telemetriesensoren genutzt werden.
Anwendbare Systeme: Futaba T-FHSS Air 2,4 GHz System Sender
Vorsichtsmaßnahmen
•
Das Futaba T-FHSS Air System funktioniert nicht mit aktuellen
Futaba FASST/FASSTest/S-FHSS/T-FHSS
Futaba FASST/FASSTest/S-FHSS/T-FHSS Car Systeme und
T-FHSS Air Systeme sind nicht miteinander kompatibel.
WARNUNG
Wickeln Sie den Empfänger weich ein, etwa in
Moosgummi, um Vibrationen zu vermeiden. Außerdem
sollte der Empfänger nicht nass werden.
Schließen Sie die Stecker nicht kurz.
Setzen Sie den Empfänger keinen hohen Temperaturen aus.
•
Der Schrumpfschlauch könnte beschädigt werden.
Knicken Sie die Platine mit Schrumpfschlauch nicht ab.
•
Dies könnte einen Kurzschluss verursachen.
Halten Sie den Empfänger gut fest, wenn Sie einen
Stecker an- oder abstecken wollen.
•
Knicken und ziehen Sie den Schrumpfschlauch nicht ab.
R3004SB
Antenne
Bitte halten Sie sich bezüglich des LED
Status des Empfängers an die unten
stehende Tabelle.
LED:
leuchtet
1x blinken
2x blinken
2x blinken
(alle 4 Sekunden)
ACT EUROPE // Klaus Westerteicher // Stuttgarter Straße 20 // D-75179 Pforzheim // Germany
T-FHSS Air-2,4 GHz System
S.BUS2 Anschlussund 4 Kanälefürkonventionelle Servos
Kompakter undsehrleichterEmpfänger
Car
Die Stromquelle des
Empfängers kann an jeden
LED
Anschluss angesteckt werden.
S.BUS2 Anschluss
Status:
Signalempfang
warten auf Bindung
kein Signalempfang
nicht behebbarer Fehler
 +49 (0)7231-470 89 00 //  +49 (0)7231-470 89 01 //  info@act-europe.eu
 www.fb.me/acteurope //  www.act-europe.eu
Vorsichtsmaßnahmen bei der Antenneninstallation
Schneiden Sie den Antennendraht nicht ab und knicken Sie ihn nicht.
Systemen.
Verbiegen Sie das Koaxialkabel nicht. Dies verursacht Schäden.
Die Antennen müssen so installiert werden, dass sie zugentlastet sind.
Halten Sie die Antenne so weit wie möglich auf Abstand zum Motor,
dem Regler und anderen Stör quellen.
Bringen Sie die Antenne weder in Berührung mit Metall, Karbon oder
sonstigen leitenden Materialien.
Stellen Sie sicher, dass die beiden Antennen in einem
90° Winkel zu einander stehen.
•
Der R3004SB hat zwei Antennen. Um den Signalempfang zu
verbessern und das Modellfliegen sicherer zu machen, hat Futaba
ein Diversity-Antennen System eingeführt. Dies erlaubt es dem
Empfänger, HF Signale an beiden Antennen zu empfangen.
Antenneninstallation bei einem Karbonrumpf
WARNUNG
Sie müssen 30 mm an der Spitze der Antenne
völlig frei lassen!
•
Bitte stellen Sie sicher, dass die nach außen geführte Antenne
während des Fluges nicht auf Grund von Windeinwirkung oder
anderen Kräften wieder zurück rutscht.
Kanal 1-Kanal 4 Ausgänge
Konventioneller Systemanschluss
S.BUS2 Gerät
Installation der Antenne
90˚
Richtung der Anschlüsse
Oberseite(Label)
Empfänger
Nase (weiße Signalleitung) unten
.
.
