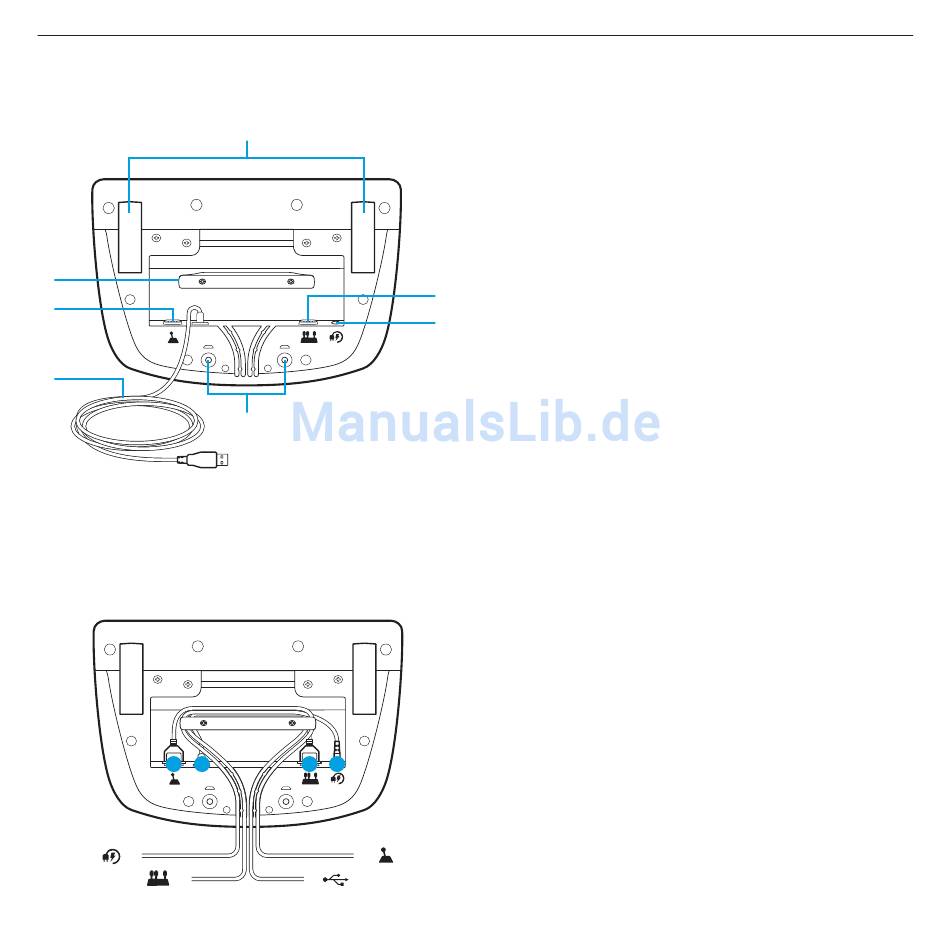

Aansluitingen en bevestigingspunten
2
3
4
Optimale kabelroutering
4 1
3
2
Logitech® G920 Driving Force™
1
7
2 3
4
1
55 Nederlands
1. Bevestigingsklemmen
2. Opbergplaatje voor kabels
3. Aansluiting voor optionele pook
(DB-9 mannelijk)
4. USB-kabel
5
5. Aansluiting voor pedaleneenheid
6
(DB-9 vrouwelijk)
6. Stroomaansluiting
7. Bevestigingspunten voor bouten
(gebruik M6X1-bouten)
USB- en pedaalkabels (1, 2) moeten via
binnenste kanalen worden gerouteerd.
Stroomkabel en kabel voor optionele
pook (3, 4) moeten via buitenste kanalen
worden gerouteerd.
Kabels kunnen meermaals om
het opbergplaatje worden gewikkeld
om speling te minimaliseren.
