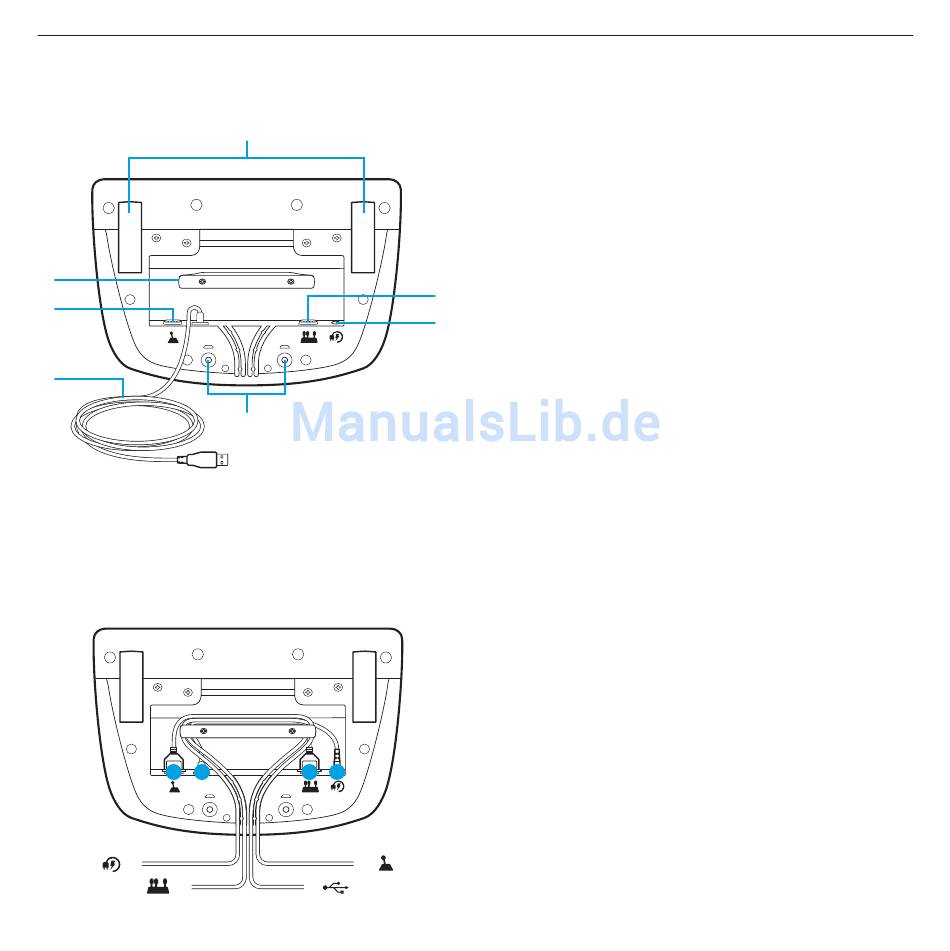

Conexiunile şi punctele de montare
2
3
4
Dirijarea optimă a cablului
4 1
3
2
Logitech® G920 Driving Force™
1
7
2 3
4
1
207 Română
1. Cleme de montare
2. Sistem de dispunere a cablului
3. Conexiune pentru schimbătorul opţional
(DB-9 tată)
4. Cablu USB
5
5. Conexiune pentru unitatea pedalei
6
(DB-9 mamă)
6. Conexiune de alimentare
7. Puncte de montare a şuruburilor
(se folosesc şuruburi M6X1)
Cablurile USB şi cele ale pedalei (1, 2)
trebuie dirijate prin canalele interioare.
Cablurile de alimentare şi cele
ale schimbătorului opţional (3, 4)
trebuie dirijate prin canalele exterioare.
Cablurile pot fi înfăşurate de mai multe ori
în jurul sistemului de dispunere a cablului
pentru a se reduce secţiunile excesive.
