HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1328 geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Verbinden Sie die EX-1328 mit einer USB A-Buchse oder mit dem im Lieferumgang
enthaltenem Adapter mit eine USB C-Buchse an Ihrem PC.
2.
Nun können Sie ein Netzwerkkabel an die EX-1328 anschließen.
TREIBER INSTALLATION
Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Mac OS/ Linux
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1328 automa-
tisch und installiert diesen! Falls die Treiber nicht automatisch installiert werden sollten, legen
Sie nun die Treiber CD in Ihr CD-Rom Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den
Ordner mit Ihrem Betriebssystem welches sich in dem Ordner „AX88179" befindet (siehe
Abbildung).
Starten Sie nun das darin befindliche „setup". Folgen Sie nun den Installationsanweisungen
und schließen Sie die Installation ab.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Netzwerkadapter" folgenden
Eintrag sehen:
Ist dieser oder ähnliche Einträge vorhanden, ist die EX-1328 richtig installiert.
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
2

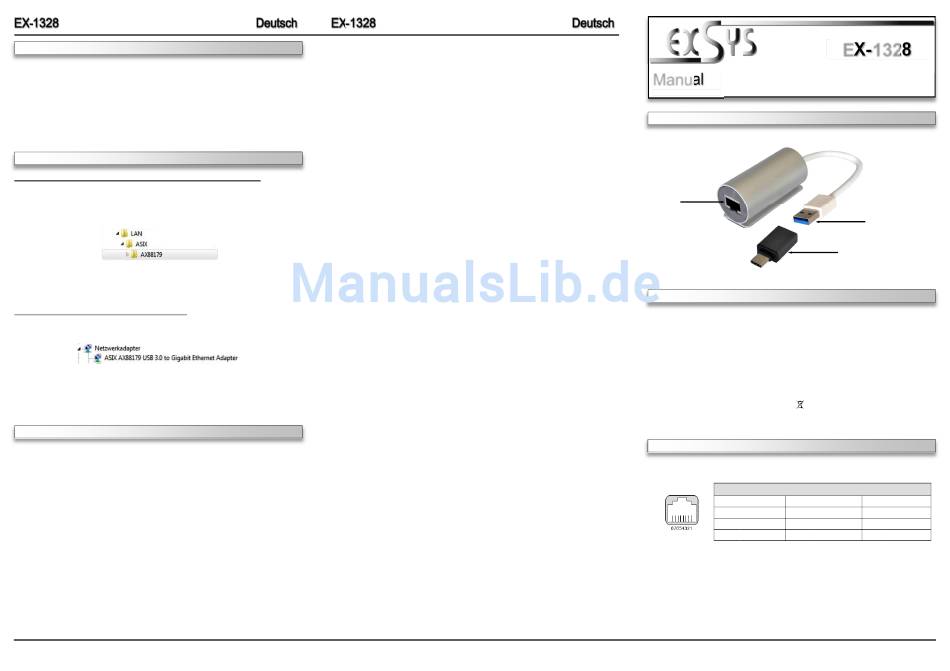

LAYOUT
RJ45 Port
DESCRIPTION & TECHNICAL INFORMATION
The EX-1328 provides 1 USB 3.0 A-Plug for connect to PC and 1 RJ45 port. The EX-1328
gives you an easy way to integrate your desktop PC or notebook into a 10/100/1000Mbps
network or to connect a device. It supports all USB connections from 1.1 to 3.0. It provides a
secure and very high data transfer on the USB 3.0 interface. It uses data transfer rates up to
5Gbit/s! The RJ45 port is supported by an ASIX chipset. The EX-1328 support the Bus Powered
mode. It is not possible to change the address or IRQ settings manually, they will be obtained
automatically by the system (BIOS) and operating system.
Compatibility:
Operating System:
Connectors:
Extent of delivery:
Certificates:
CONNECTORS
RJ45 Port:
3
Manual
Vers. 1.0 / 07.09.16
USB 1.1, 2.0 & 3.0 / TCP/IP 10/100/1000
Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Mac OS/ Linux
1x USB 3.0 A-Plug, 1x RJ45 Gigabit Ethernet Port
EX-1328, USB A to USB C Adapter, Manual
CE / FCC / RoHS / WEEE
DE97424562 / WHQL
RJ45 Port
Pin
Signal
Pin
Signal
1
BI_DA+
4
BI_DC+
2
BI_DA-
5
BI_DC-
3
BI_DB+
6
BI_DB-
4
EX-1328
USB 3.0 A-Plug
for connect to PC
Adapter USB A to USB C
Pin
Signal
7
BI_DD+
8
BI_DD-
