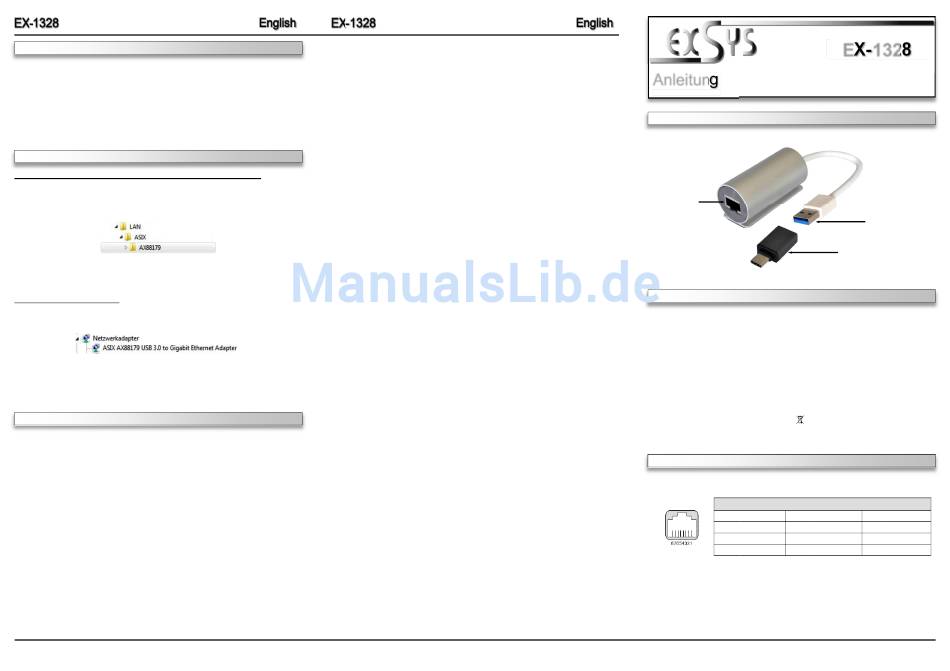

Exsys EX-1328 Anleitung

HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general installation
guide for the EX-1328. Please refer your computer's reference manual whenever in doubt.
1. Connect the EX-1328 to the USB A-Port or with the USB A to USB C adapter to a USB C-
Port at your PC.
2. Now you can connect a network cable at the EX-1328.
DRIVER INSTALLATION
Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Mac OS/ Linux
After the hardware installation Windows will recognize the device automatically and install the
drivers. If the driver shoul not be installed automatically, please insert the Driver CD into your
CD-Rom drive (e.g. Drive D:) and open the folder for your operating system which is in the
folder „AX88179" (see picture).
Now start the „setup" file which is in the „AX88179" folder. Follow the installation instructions
and complete the installation.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „Ethernet Adapter" the following new
entry:
If you see this or a similar information the device is installed correctly.
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connect-
ors. Attention! Never use a moist or wet cloth for cleaning!
5
AUFBAU
RJ45 Anschluss
BESCHREIBUNG & TECHNISCHE DATEN

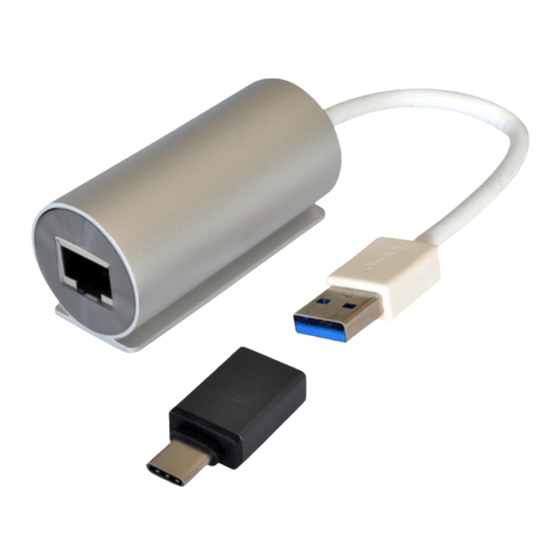

Die EX-1328 ist mit einem USB 3.0 A-Stecker zum Anschluss an den PC und einem RJ45 Port
ausgestattet. Die EX-1328 ermöglicht Ihnen auf einfachste Weise Ihren Desktop PC oder Ihr
Notebook in ein 10/100/1000Mbps Netzwerk einzubinden oder ein Endgerät anzuschließen. Er
unterstützt alle USB Anschlüsse von 1.1 bis 3.0. Die EX-1328 gewährleistet eine sichere Daten-
übertragung und exzellente Performance von bis zu 5Gbit pro Sekunde auf der USB Schnittstel-
le! Der RJ45 Anschluss wird durch einen ASIX Chipset unterstützt. Er unterstützt den Bus
Powered Modus. Es ist nicht möglich die I/O Adressen und Interrupts manuell einzustellen, da
die Einstellungen vom System (BIOS) und beim installieren des Betriebssystems automatisch
vorgenommen werden.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
ANSCHLÜSSE
RJ45 Anschluss:
6
Anleitung
Vers. 1.0 / 07.09.16
USB 1.1, 2.0 & 3.0 / TCP/IP 10/100/1000
Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Mac OS/ Linux
1x USB 3.0 A-Stecker, 1x RJ45 Gigabit Ethernet Anschluss
EX-1328, USB A auf USB C Adapter, Anleitung
CE / FCC / RoHS / WEEE DE97424562 / WHQL
RJ45 Anschluss
Pin Signal Pin Signal
1 BI_DA+ 4 BI_DC+
2 BI_DA- 5 BI_DC-
3 BI_DB+ 6 BI_DB-
1
EX-1328
USB 3.0 A-Stecker
zum Anschluss an PC
Adapter USB A auf USB C
Pin Signal
7 BI_DD+
8 BI_DD-
