TRINKWASSERSTATION
Einbau-, Bedienungs- und Wartungsanleitung für Fern- und
Nahwärme – Kompaktstationen
pewoAqua – für die Trinkwassererwärmung im
hygienischen Durchflussprinzip
Pos : 2 /PEWO D okumentation/PEWO H andbücher Anl agen/Gl obal/--- Seitenumbruc h --- @ 0\mod_1375777476550_6.doc x @ 22701 @ @ 1
PEW-DHB-1007

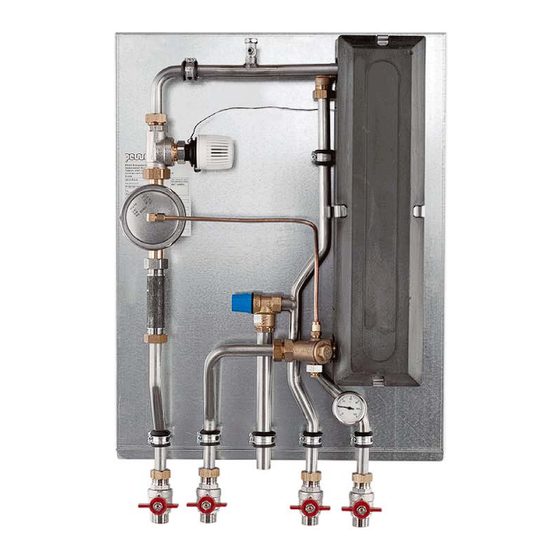

Die Abbildung ist beispielhaft.
Diese Anlage stellt eine aufpreispflichtige Ausstattung dar.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PEWO pewoAqua
Inhaltszusammenfassung für PEWO pewoAqua
- Seite 1 – für die Trinkwassererwärmung im hygienischen Durchflussprinzip Pos : 2 /PEWO D okumentation/PEWO H andbücher Anl agen/Gl obal/--- Seitenumbruc h --- @ 0\mod_1375777476550_6.doc x @ 22701 @ @ 1 Die Abbildung ist beispielhaft. Diese Anlage stellt eine aufpreispflichtige Ausstattung dar.
- Seite 2 Pos : 3 /PEWO D okumentation/PEWO H andbücher Anl agen/Identi fi kati on/pewoAq ua @ 0\mod_1412258184709_6.doc x @ 155109 @ @ 1 Pos : 4 /PEWO D okumentation/PEWO H andbücher Anl agen/Gl obal/--- Seitenumbruc h --- @ 0\mod_1375777476550_6.doc x @ 22701 @ @ 1 ©...
-
Seite 3: Inhaltsverzeichnis
Wartungsarbeiten ....................22 6.1.2 Störungs- bzw. Wartungseinsätze ..............22 Störungsbeseitigung ..................23 Demontage ....................... 24 Herstellerinformationen & Kundendienst ............25 Pos : 6 /PEWO D okumentation/PEWO H andbücher Anl agen/Gl obal/--- Seitenumbruc h --- @ 0\mod_1375777476550_6.doc x @ 22701 @ @ 1... -
Seite 4: Funktionalität Ihrer Anlage
Pos : 7 /PEWO D okumentation/PEWO H andbücher Anl agen/Übersc hriften/x/F unktionalität Ihrer Anlage @ 0\mod_1374062850241_6.doc x @ 20460 @ 1 @ 1 Funktionalität Ihrer Anlage Pos : 8 /PEWO D okumentation/PEWO H andbücher Anl agen/F unktionalität Ihrer Anl age/pewoAqua @ 0\mod_1409909745980_6.doc x @ 141100 @ @ 1 Die pewoAqua ist eine kompakte Trinkwasseranlage für den Anschluss an die... -
Seite 5: Sicherheitshinweise
Pos : 17 /PEWO Dokumentation/PEWO Handbüc her Anlagen/Ü berschriften/x.x/Sicher heitshi nweis e @ 0\mod_1374050862442_6.doc x @ 20337 @ 2 @ 1 Sicherheitshinweise Pos : 18 /PEWO Dokumentation/PEWO Handbüc her Anlagen/Bevor Si e beginnen/Sic her hei tshi nweise @ 0\mod_1391153790262_6.doc x @ 46749 @ @ 1 Die Nichtbeachtung der Sicherheitshinweise sowie der unsachgemäße Umgang mit der Anlage, die das Versagen wichtiger Funktionen der Anlage bewirken kann, ist von einer Gefährdung für Personen auszugehen. - Seite 6 Umbau oder Veränderungen der Anlage sind nur nach Absprache mit dem Hersteller zulässig. Originalersatzteile und vom Hersteller PEWO Energietechnik GmbH autorisiertes Zubehör dienen der Sicherheit. Die Verwendung anderer Teile kann die Haftung des Herstellers PEWO Energietechnik GmbH der Anlage für die daraus entstehenden Folgen aufheben. •...
-
Seite 7: Normen Und Richtlinien
Spülen der Anlage immer noch Wasserreste in den Rohrleitungen und Anlagenkomponenten befinden. Pos : 19 /PEWO Dokumentation/PEWO Handbüc her Anlagen/Bevor Si e beginnen/Nor men und RichtlinienN or men und Ric htli nien @ 0\mod_1425562206751_6.doc x @ 236101 @ 3 @ 1 2.3.1 Normen und Richtlinien PEWO Anlagen werden nach den geltenden Normen und Richtlinien gefertigt. -
Seite 8: Ihre Anlage
Pos : 23 /PEWO Dokumentation/PEWO Handbüc her Anlagen/Ü berschriften/x.x/F unkti ons weis e @ 0\mod_1379657012235_6.doc x @ 30209 @ 2 @ 1 Funktionsweise Pos : 24 /PEWO Dokumentation/PEWO Handbüc her Anlagen/Ihr e Anl age/pewoAqua F unktions weis e @ 0\mod_1409918493941_6.doc x @ 141262 @ 333 @ 1 3.1.1 Trinkwarmwasserbereitung Die Trinkwarmwasser-Erwärmung erfolgt im Durchflussprinzip. -
Seite 9: Wärmezähler
Pos : 25 /PEWO Dokumentation/PEWO Handbüc her Anlagen/Ü berschriften/x.x/Komponenten Ihr er Anl age @ 0\mod_1383729566492_6.doc x @ 36368 @ 2 @ 1 Komponenten Ihrer Anlage Pos : 26 /PEWO Dokumentation/PEWO Handbüc her Anlagen/Ihr e Anl ageKomponenten Ihr er Anlag e @ 0\mod_1416817601628_6.doc x @ 175795 @ @ 1 Die folgenden beschriebenen Komponenten sind funktionsbedingt nicht immer Bestandteil Ihrer Anlage. - Seite 10 Ausdehnungsgefäß Das Ausdehnungsgefäß reguliert Druckverhältnisse in einem geschlossenen hydraulischen System. Das Medium im Rohrsystem dehnt sich bei hohen Temperaturen aus und zieht sich bei niedrigen Temperaturen wieder zusammen. Diese Volumenänderung wird vom Ausdehnungsgefäß ausgeglichen. Außentemperaturfühler Der Außentemperaturfühler ist eine Messeinheit zur Ermittlung der Außentemperatur.
- Seite 11 Das Passstück wird werkseitig als Platzhalter in der Anlage vormontiert. Ohne größeren Aufwand ist es zu einem späteren Zeitpunkt möglich, eine zusätzliche Anlagenkomponente zu installieren. pewoTFS Das PEWO Thermo Fluid System ist ein dynamisches, robustes, thermostatisches Temperaturregelsystem für Trinkwarmwasser und Raumheizung. Dieses mechanische System benötigt keine Hilfsenergie. Plattenwärmeübertrager Siehe Wärmeübertrager.
- Seite 12 Schmutzfänger In Rohrsystemen mit fließenden Medien können sich Verunreinigungen bilden bzw. hineingelangen. Es entstehen bewegliche Hindernisse im Gesamtsystem, wodurch Anlagenkomponenten verstopfen. Es ist daher für einen entsprechenden Schutz durch den Einsatz von Schmutzfängern zu sorgen. Bei dieser Armaturenart wird winkelig gegen die Fließrichtung ein Filtermittel angeordnet. Es werden dazu Drahtgewebe eingesetzt.
- Seite 13 Es werden entweder verschieden Ströme eines Mediums zu einem zusammengeführt oder ein Strom in mehrere verteilt. Dabei kann die Steuerung stetig (Misch- oder Verteilventil) erfolgen oder stufig (Umschaltventil). Pos : 27 /PEWO Dokumentation/PEWO Handbüc her Anlagen/Global/--- Seitenumbr uc h --- @ 0\mod_1375777476550_6.doc x @ 22701 @ @ 1...
-
