Bedienungsanleitung
Schaumreinigungsgerät 7,5 l
Mode d'emploi
Canon à mousse
.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wohler 7517

Inhaltszusammenfassung für Wohler 7517

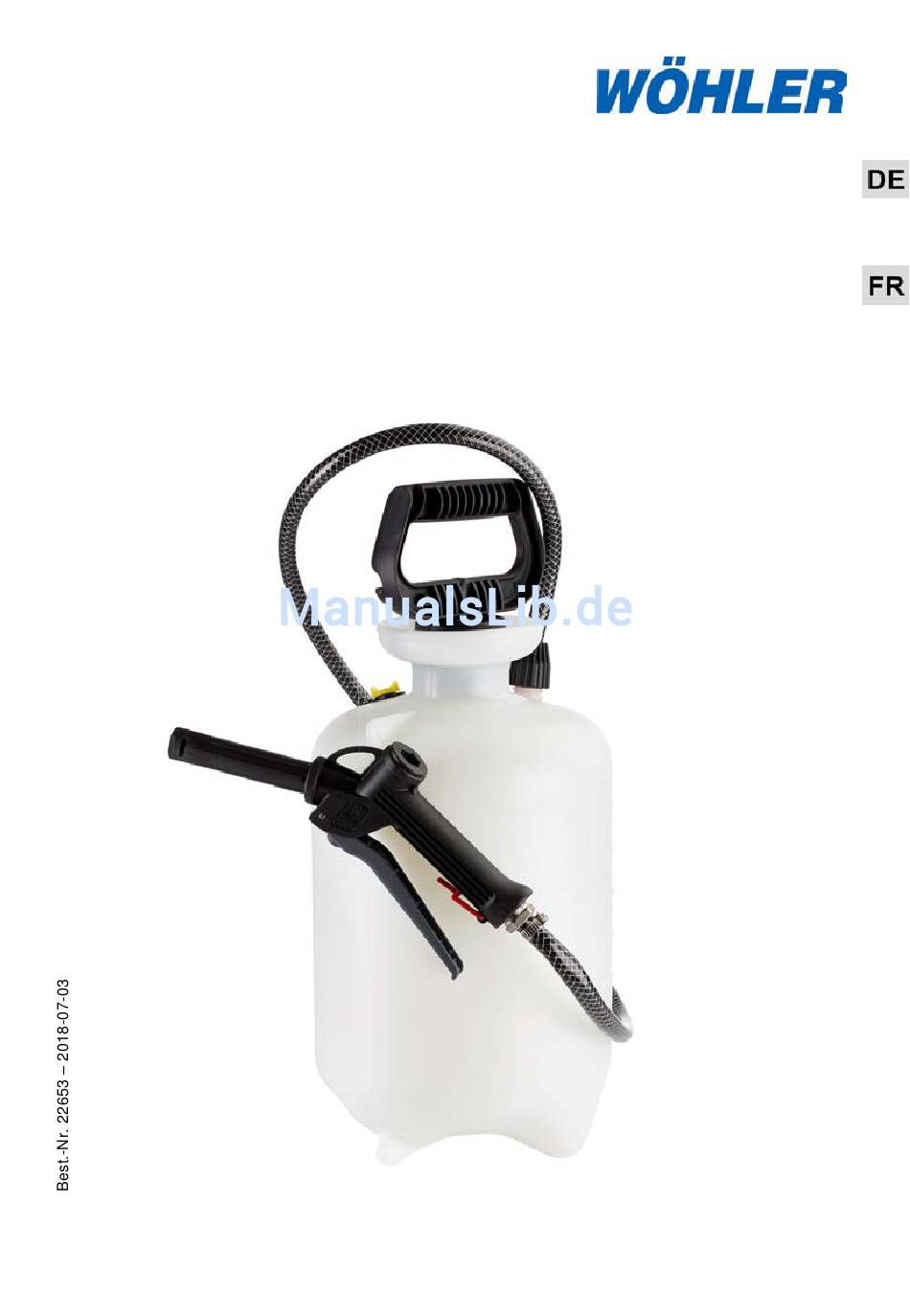

  • Seite 1 Bedienungsanleitung Schaumreinigungsgerät 7,5 l Mode d’emploi Canon à mousse...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Inhalt Allgemeines ........... 3 Informationen zur Bedienungsanleitung ..3 Hinweise in der Bedienungsanleitung ... 3 Bestimmungsgemäße Verwendung ....3 Lieferumfang ..........4 Händleranschrift ..........4 Transport ............4 Aufbau und Funktion ......6 Aufbau ............6 Funktion ............7 Bedienung ..........

  • Seite 3: Allgemeines

    Allgemeines Allgemeines Informationen zur Be- Diese Bedienungsanleitung ermöglicht Ihnen die sichere Bedienung des Schaumreinigungsgerätes dienungsanleitung 7,5 l. Bewahren Sie diese Bedienungsanleitung dauerhaft auf. Das Schaumreinigungsgerät darf grundsätzlich nur von fachkundigem Personal für den bestim- mungsgemäßen Gebrauch eingesetzt werden. Für Schäden, die aufgrund der Nichtbeachtung dieser Bedienungsanleitung entstehen, überneh- men wir keine Haftung.

  • Seite 4: Lieferumfang

    Allgemeines Lieferumfang Gerät Lieferumfang Schaum- 7,5-Liter-Tank reinigungs- 1,2 m Schlauch gerät Spritzpistole Wöhler Technik GmbH Händleranschrift Wöhler-Platz 1 33181 Bad Wünnenberg Tel.: +49 2953 73-100 Fax: +49 2953 73-250 E-Mail: info@woehler.de Transport ACHTUNG! Tragen Sie das Schaumreinigungsgerät niemals an der Spritze oder am Schlauch, sondern tragen Sie es am Pumpengriff, nachdem Sie diesen fest zugedreht haben! Vor dem Transport sind der Pumpengriff und der...
  • Seite 5 Allgemeines • Pumpengriff ganz herunterdrücken und mit einer Vierteldrehung nach links drehen. Der Pumpengriff ist nun arretiert und kann als Tra- gegriff benutzt werden. Abb. 2: Pumpengriff arretiert...

  • Seite 6: Aufbau Und Funktion

    Aufbau und Funktion Aufbau und Funktion Aufbau Abb. 3: Geräteteile...

  • Seite 7: Funktion

    Aufbau und Funktion Legende Pumpengriff Druckventil Tank Ansaugschlauch Anschlussventil zum Tank Ventilstift Schlauchanschluss (Spritze) Spritzengriff Spritzenstab 10 Arretierung, rot, hier nicht sichtbar, da eingeklappt Funktion Das Schaumreinigungsgerät eignet sich zur Säuberung von Dunstabzugsanlagen. Mit dem 1,20 m langen Schlauch können Verschmutzungen auch an schwer zugänglichen Stellen gesäubert werden.

  • Seite 8: Bedienung

    Bedienung Bedienung Vorbereitungen Decken Sie den Arbeitsbereich großflächig mit einer Folie ab, so dass nur die Teile, die mit Schaum besprüht werden sollen, frei bleiben. Abb. 4: Abdecken des Arbeitsbereichs WARNUNG! Bei der Arbeit mit dem Schaumreinigungsge- rät ist geeignete Schutzkleidung zu tragen! Hierzu gehören in jedem Fall eine Sicherheitsbrille und Schutzhandschuhe, evtl.
  • Seite 9 Bedienung HINWEIS! Beachten Sie für das Mischungsverhältnis von Wasser und Schaumreiniger die Hinweise des Herstellers des Schaumreinigers. Bei hartnäcki- gen Verschmutzungen ist gegebenenfalls der An- teil des Schaumreinigers zu erhöhen. WARNUNG! Die Lösung darf keinesfalls wärmer als 37 °C Abb. 6: Druckventil geöffnet sein! •...

  • Seite 10: Schäumen

    Bedienung Schäumen WARNUNG! Richten Sie die Spritze niemals auf Personen, Tiere und auf stromführende Teile, elektrische Anlagen und Betriebsmittel. • Tragen Sie den Schaum mit der Spritze auf die zu reinigenden Stellen auf. • Lassen Sie den Schaum je nach Verschmut- zungsgrad einwirken.
  • Seite 11 Bedienung • Spülen oder putzen Sie Verschmutzung und Schaum mit klarem Wasser ab. Abb. 9: Abspülen der gereinigten Teile...

  • Seite 12: Nach Dem Gebrauch

    Nach dem Gebrauch Nach dem Gebrauch WARNUNG! Lassen Sie vor dem Entleeren oder Nachfüllen des Tanks den Druck ab! • Entleeren Sie das Reinigungsmittel vollständig aus dem Tank. • Befüllen Sie den Tank nun mit klarem Wasser und lassen Sie das Wasser durch den Schlauch laufen.

  • Seite 13: Austausch Der Watte

    Wartung • Austausch der Watte Schrauben Sie den Spritzenstab vom Sprit- zengriff ab. • Entfernen Sie den Dichtungsring aus der Spritzpistole. Wenn der Dichtungsring in gu- tem Zustand ist, kann er wieder verwendet werden. • Abb. 10: Spritzenstab mit herausgezoge- Entfernen Sie den weißen Wattefilter aus nem Filter, Dichtungsring und Spritzengriff dem Spritzengriff und aus dem Spritzenstab.

  • Seite 14: Garantie Und Service

    Garantie und Service Garantie und Service Garantie Bei sachgemäßem, den Spezifikationen entspre- chendem Gebrauch beträgt die Garantiezeit auf das Handschaumreinigungsgerät 12 Monate ab Verkaufsdatum. Ausgenommen von dieser Garan- tie sind Verschleißteile, z.B. Filter. Die Kosten für den Transport und die Verpackung des Geräts im Reparaturfall werden von dieser Garantie nicht abgedeckt.

  • Seite 15: Zubehör

    Zubehör Zubehör Schaumintensivreiniger im 10 Liter Kanister Best.-Nr. 7531 Watte-Set Best.-Nr. 7533 Magnet mit Konusgriff im 5er Set Best.-Nr.7521 zur Befestigung von Abdichtfolie Wöhler Glasspiegel mit Teleskopgriff Best.-Nr. 364 Ofenrohrkrätzer Best.-Nr. 6097 Abdichtelementeset, rund Best.-Nr. 7522 Abdichtelementeset, eckig Best.-Nr. 7523 Abdichtset Lüftung Best.-Nr.
  • Seite 16 Sommaire Sommaire Informations Générales ...... 17 Informations relatives au mode d'emploi ..17 Remarques ..........17 Utilisation conforme ........17 Contenue de la livraison ......18 Addresse du distributeur ......18 Transport ............. 18 Détails ..........19 Déscription ..........19 Fonction ............

  • Seite 17: Informations Générales

    Informations Générales Informations Générales Informations relatives Ce mode d'emploi vous permet de travailler en toute sécurité avec votre Canon à mousse 7,5 l au mode d'emploi Le Canon à Mousse ne peut être utilisé que par un personnel dûment qualifié aux fins prévues. Nous déclinons toutes responsabilités pour des dommages dus à...

  • Seite 18: Contenue De La Livraison

    Informations Générales Contenue Appareil Contenue de la livraison de la livraison Canon à Réservoir de 7,5 l mousse Tuyau 1,2 l Pistolet de pulvérisation Wöhler Technik GmbH Addresse du distributeur Wöhler-Platz 1 33181 Bad Wünnenberg Tel.: +49 2953 73-100 Fax: +49 2953 73-250 E-Mail: info@woehler.de Transport Attention !

  • Seite 19: Détails

    Détails Détails Déscription Fig. 14: Parties de l'appareil...

  • Seite 20: Fonction

    Détails Description Poignée de la pompe Robinet de décharge Réservoir ’ Tuyau d aspiration Soupape de racordement au réservoir Tige de soupape Raccord de tuyau-pistolet Poignée du pistolet Tige de pistolet 10 Verrouillage, rouge, non visible ici. Fonction L'unité de nettoyage à mousse convient pour le nettoyage des hottes de ventilation. Avec le tuyau de 1,20 m de long, la saleté...

  • Seite 21: Utilisation

    Utilisation Utilisation Préparations Recouvrir la zone de travail d'un film afin que seules les parties qui doivent être pulvérisées avec de la mousse restent libres. DANGER ! Toujours porter une tenue, des gants et des lunettes de protection lors de toute interven- tion sur le Canon à...

  • Seite 22: Mousser

    Utilisation DANGER ! NE PAS utiliser de solutions à plus de 37 °C (100°F). • Remettre la pompe en place et serrer ferme- ment. • Serrer le robinet de décharge (tourner á droite, dans le sens de la flèche) Fig. 17: Robinet de décharge ouvert •...

  • Seite 23: Réglage De La Consistance De La Mousse

    Utilisation • 3.2.1 Réglage de la Visser fermement la tige de soupape (fig. 3, parte 6) : aucun air n'est ajouté au liquide de consistance de la nettoyage, de sorte qu'il n'y a pratiquement mousse: pas de mousse. • Tourner légèrement la tige de la soupape (partie 6) hors de la valve: de la mousse peut être injectée à...

  • Seite 24: Après L'utilisation

    Après l’utilisation ’ Après l utilisation DANGER ! Il faut retirer toute la pression du canon avant de le vider ou de le remplir. • Videz complètement le produit de nettoyage du réservoir. • Remplissez le réservoir avec de l'eau claire et laissez l'eau couler à travers le tuyau.

  • Seite 25: Mesures Correctives De Défaillance

    Mesures correctives de défaillance Mesures correctives de défaillance Remarque de Cause éventuelle Solution dysfonctionnement Le liquide s'échappe sous Le soupape de raccorde- Insérer la soupape de rac- la soupape de raccorde- ment n'est pas bien vissé. cordement droite et serrer ment (5).

  • Seite 26: Déclaration De Conformité

    Déclaration de conformité Déclaration de conformité Le produit décrit comme Canon à Mousse est conforme aux exigences des directives européennes suivants : Machinery Directive 2006/42/EG Pressure Equipment Directive 2014/68/EU, Art. 4.3 Normes principales prises en compte: EN ISO 12100:2010 EN 1953:2013...

  • Seite 27: Garantie Et Service

    Garantie et service Garantie et service Garantie En cas d'utilisation correcte, la période de garan- tie est de 12 moins à compter de la date de vente. Les pièces d'usure, par exemple les filtres, sont exclues de cette garantie. En cas de réparation, les frais de port et d'embal- lage de l'appareil ne sont pas couverts par la ga- rantie.
  • Seite 28 Gneisenaustr.12 www.woehler.de 80992 München Tel.: +49 89 1589223-0 Fax: +49 89 1589223-99 sued@woehler.de Czech Republic Wohler USA Inc. Wöhler Bohemia s.r.o. 5 Hutchinson Drive Za Naspern 1993 Danvers, MA 01923 393 01 Pelhrimov Tel.: +1 978 750 9876 Tel.: +420 565 323 076 Fax.: +1 978 750 9799...
