4. Montage und Inbetriebnahme

4.1 Wandmontage

Montage des ISDN-Tonruf-S
Deckelschraube. Zeichnen Sie durch die Befestigungsöffnungen des ISDN-Tonruf-
S die Bohrlöcher für die Montage am Untergrund an. Bereiten Sie die Befestigung vor,
0
schrauben Sie das Gerät fest und schließen Sie es wieder durch Aufschrauben des
Gehäuseoberteils.

4.2 Inbetriebnahme

Stecken Sie den RJ45-Stecker der ISDN-Anschlussschnur in die ISDN-Anschlussdose
und stecken Sie das Steckernetzteil in eine 230 V / 50 Hz Steckdose. Der ISDN-Tonruf-S
reagiert nun bereits auf jeden eingehenden Ruf. Einstellungen bzgl. Rufnummer,
Lautstärke usw. können nun programmiert werden (siehe Kapitel "5. Programmierung").
Soll ein weiteres Signalisierungsgerät eingehende Rufe zusätzlich melden, z. B. durch
Aufleuchten einer Leuchte, so kann dieses an den Klemmen des ISDN-Tonruf-S
angeschlossen werden. Durch Nutzung des 45 V-(AC)-Ausgangs- und des potential-
freien Schaltkontaktes kann direkt eine Zusatzklingel mit entsprechendem
Eingangssignal angeschlossen werden (siehe Bild a)). Soll ein besonders leistungs-
starkes Meldegerät angeschlossen werden, kann der Anschluss wie in Bild b) dar-
gestellt erfolgen.
Beachten Sie bitte für beide Anschlussvarianten die Leistungsdaten des Meldegerätes
und des ISDN-Tonruf-S
Der Anschluss von Stromkreisen an die Klemmen des ISDN-Tonruf-S
darf nur durch eine Elektrofachkraft erfolgen. Die elektrischen Daten
für das Gerät sind hierbei zu beachten

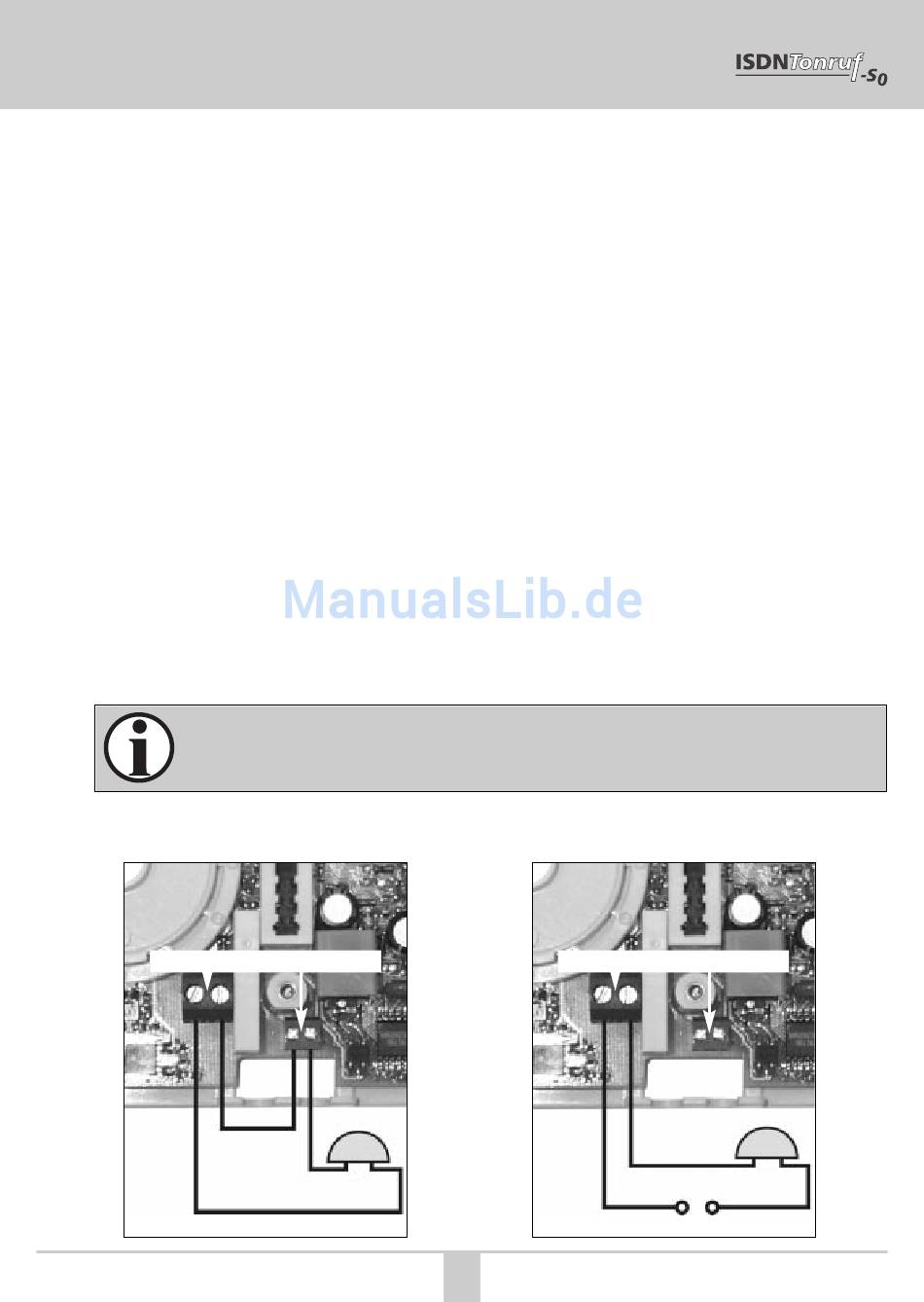

a) direkter Anschluss einer Klingel
mit bis zu 45 V Eingangssignal
Anschlussklemmen im Gehäuse
an die Wand: öffnen Sie das Gerät durch Lösen der
0
.
0
Klingel
10 8
b) Anschluss einer Kundenschaltung
Anschlussklemmen im Gehäuse
Versorgungsspannung
0
0
0
Klingel
